Электровентилятор в моторном отсеке
В задней части моторного отсека расположен 2-й электровентилятор. В задней части моторного отсека находится электромашина и - при наличии доп. оборудования - расширитель диапазона 2-цилиндрового бензинового двигателя.
В результате их работы образуется тепло, которое отводится с помощью второго электровентилятора. Электровентилятор 2 расположен в задней части слева.
Описание функционирования
Электрический блок управления двигателем (EDME) активирует электровентилятор 2 посредством реле электровентилятора. Питание на реле электровентилятора подается от токораспределителя модуля Life по контакту 30B.
Реле электровентилятора переключает контакт 30B на электровентилятор. Для надежности сигнал о переключении также передается блоку управления EDME.
Доступ к реле электровентилятора слегка затруднен. Поэтому здесь можно повторно просмотреть анимированное место установки.

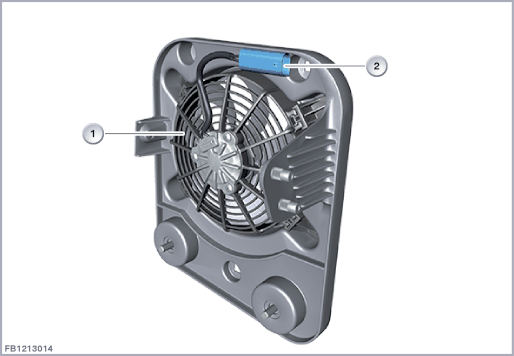

| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Электровентилятор в моторном отсеке | 2 | 2-полюсное штекерное соединение |
За температурой в моторном отсеке следят 2 датчика температуры (при наличии расширителя диапазона).
Один датчик находится перед электровентилятором 2. Второй датчик располагается в верхней части электромашинной электроники.
Оба датчика температуры подсоединены к электрическому блоку управления двигателем (EDME) (только при наличии дополнительного оборудования "расширитель диапазона"). Оба датчика температуры определяют момент включения электровентилятора.
Структура и внутренние соединения
Электровентилятор моторного отсека подсоединен с помощью 2-контактного разъема. Контроль электровентилятора моторного отсека осуществляется электрическим блоком управления двигателем (EDME).
| Обозначение | Пояснение |
|---|---|
| 1 | Электровентилятор в моторном отсеке |
Распределение контактных штырей в разъеме
| Штырь | Пояснение |
|---|---|
| Контакт 30B | Напряжение питания контакта 30B |
| Контакт 31L | Масса нагрузки |
Заданные значения
Соблюдать следующие заданные значения для электровентилятора:| Размер | Значение |
|---|---|
| Диапазон напряжений | 9–16 вольт |
| Диапазон температур | от -40 до 120 °C |
Указания по диагностике
Отказ узла
При отказе электровентилятора возможны:
- Запись кода неисправности в электрическом блоке управления двигателем (EDME)
