Распределитель тока модуля Life
В результате постоянного увеличения электрических функций в области комфорта, связи и безопасности автомобилей BMW система электроснабжения становится все более важной.
Из-за особых условий эксплуатации, при которых применяются различные системные функции, в автомобиль встроено несколько распределителей тока. Таким образом, гарантируется достаточное электропитание во всех отделах.
В распределителе тока модуля Life расположены предохранители. Рядом с предохранителями расположены также несколько реле, вставленных или напаянных на плату. При неисправности одного из припаянных реле распределитель тока модуля Life подлежит полной замене.
Распределение предохранителей зависит от серии и комплектации автомобиля.
Описание функционирования
К распределителю тока модуля Life предохранители подсоединены напрямую. При этом они установлены на печатную плату с использованием одного из подключений штекерного соединения. Другое подключение штекерного соединения соединяется напрямую с соединительными разъемами жгута проводов.
В распределитель тока модуля Life встроены предохранители и реле. Для электропитания особое значение имеют следующие реле:
- 2 реле контакта 30B
- Реле контакта 15N
- Бистабильное реле контакта 30F (впаяно в распределитель тока)

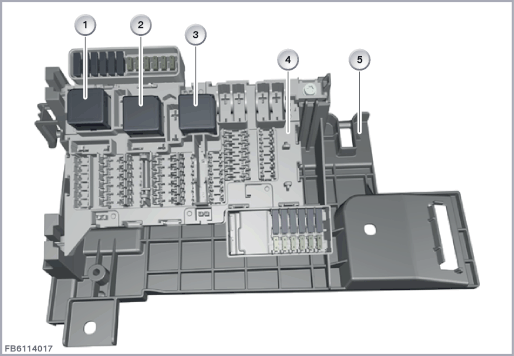

На следующем рисунке представлен распределитель тока модуля Life на примере I01.
| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Реле контакта 30B | 2 | Реле контакта 30B |
| 3 | Реле контакта 15N | 4 | Распределитель тока модуля Life |
| 5 | Держатель |
Контакты 15N, 30B и 30F являются коммутируемыми контактами и служат для подачи питания на ЭБУ и узлы, подключенные к бортовой сети. Эти коммутируемые контакты способствуют оптимальному расходу электроэнергии в обычном и автономном режиме (ток покоя), а также в случае ошибки.
-
контакт 15N
Контакт 15N предназначен для электропитания ЭБУ и компонентов, необходимых при ”Зажигание ВКЛ”. Контакт 15N вместе с логическим контактом 15 активизируется нажатием кнопки START/STOP. Выключается контакт 15N, например, с предварительно заданной задержкой после выключения логического контакта 15.
BDC активизирует реле контакта 15N.
-
Контакт 30B
Контакт 30B служит для электропитания ЭБУ и компонентов, для использования которых в нормальном режиме требуется присутствие водителя. Контакт 30B активизируется, например, при изменении статуса контакта двери или при отпирании, запирании или блокировке автомобиля.
Выключение контакта 30B осуществляется с предварительно заданной задержкой.
BDC активизирует реле контакта 30B.
-
Контакт 30F
Контакт 30F служит для электропитания ЭБУ и компонентов, которым в нормальном режиме требуется контакт 30 (при этом в случае неисправности они могут быть отключены).
BDC активизирует бистабильное реле контакта 30F.
Структура и внутренние соединения
Колодка предохранителей обеспечивает питание распределителя тока модуля Life с помощью провода аккумуляторной батареи, соединенного с контактом 30.
В зависимости от серии и комплектации автомобиля печатные платы распределителя тока модуля Life оснащаются разными реле. Бистабильные реле контакта 30F впаяно.
Распределение предохранителей (не изображено на рисунке) зависит от серии и комплектации автомобиля.

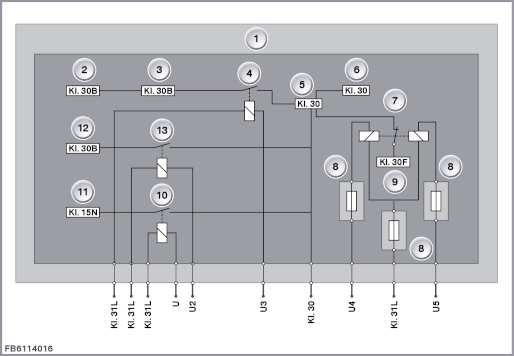

На следующем рисунке представлено подключение в распределителе тока модуля Life на примере I01.
| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Распределитель тока модуля Life | 2 | Распределитель тока, контакт 30B |
| 3 | Распределитель тока, контакт 30B | 4 | Реле контакта 30B |
| 5 | Распределитель тока, контакт 30 | 6 | Распределитель тока, контакт 30 |
| 7 | Бистабильное реле контакта 30F | 8 | Предохранитель |
| 9 | Распределитель тока, контакт 30F | 10 | Реле контакта 15N |
| 11 | Распределитель тока, контакт 15N | 12 | Распределитель тока, контакт 30B |
| 13 | Реле контакта 30B |
Распределение контактных штырей в разъеме
| Штырь | Пояснение |
|---|---|
| Контакт 30 | Электропитание (контакт 30) от колодки предохранителей |
| Kl. 31L | Контакт 31L, масса нагрузки |
| U | Активизация реле контакта 15N посредством BDC |
| U2 | Активизация реле контакта 30B посредством BDC |
| U3 | Активизация реле контакта 30B посредством BDC |
| U4 | Активизация реле контакта 30F (бистабильное реле) посредством BDC |
| U5 | Активизация реле контакта 30F (бистабильное реле) посредством BDC |
Указания по диагностике
Проверка функционирования детали
Проверка действия реле в распределителе тока модуля Life с помощью диагностической системы невозможна.
