SAS
Система Sonderausstattungssystem (SAS)
Блок управления системы Sonderausstattungsystem (SAS) разработан для встраивания специального дополнительного оборудования для системы поддержки водителя. Многие системные функции в блоке управления SAS для системы поддержки водителя поддерживают видеорежим. По этой причине блок управления SAS соединен через отдельную шину CAN с блоком управления KAFAS. KAFAS означает: видеосистема помощи водителю.
Записанные видеокамерой во внутреннем зеркале заднего вида световые точки, цвета освещения и интенсивность света анализируются в блоке управления видеосистемы помощи водителю.
Блок управления SAS дополнительно подключен к FlexRay.
Описание функционирования
Начиная с контакта 15N доступны следующие системные функции системы Sonderausstattungsystem:- Предотвращение столкновений и превентивная защита пешеходов
- Предупреждение о наезде
- Ограничение скорости
- Круиз-контроль с воздействием на тормозной механизм
- Видеосистема поддержания заданной скорости с функцией «Stop&Go»
- Система помощи при парковке (PMA) с продольным и поперечным ведением
- Круиз-контроль
- Ассистент прогноза
- Система курсовой устойчивости при спуске
- Электронная система регулировки жесткости амортизаторов (в зависимости от модели или дополнительного оборудования)

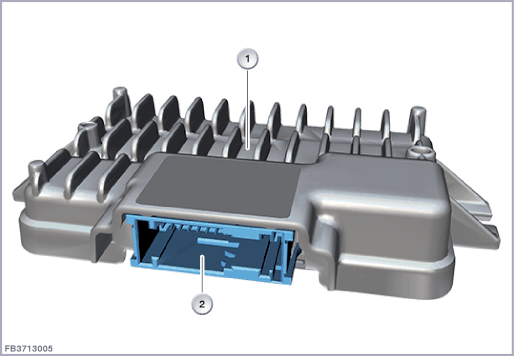

| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Блок управления системы Sonderausstattungsystem (SAS) | 2 | 26-контактный разъем |
Структура и внутренние соединения
Контроллер Body Domain Controller (BDC) подключается к автомобилю через 26-полюсное штекерное соединение.
Распределитель тока модуля Life запитывает блок управления SAS через контакт 15N и контакт 30B.
Блок управления SAS через контроллерную сеть датчиков соединен с блоком управления KAFAS.
Максимальное оснащение
| Обозначение | Пояснение |
|---|---|
| 1 | Система Sonderausstattungssystem (SAS) |
Распределение контактных штырей в разъеме
На рисунке вверху изображены только цепь подачи питания и соединение с шиной Последняя версия распределения контактных штырей в разъеме приводится в электрических схемах в диагностической системе BMW ISTA (Integrated Service Technical Application) Щелчком на условном обозначении в электрической схеме активизируются закладки Место установки и Распределение контактных штырей.
Заданные значения
Учесть следующие заданные значения для системы Sonderausstattungsystem (SAS):| Размер | Значение |
|---|---|
| напряжение питания | 9–16 В |
| Диапазон температур | от -40 до 80 °C |
Указания по диагностике
Отказ узла
При нарушении связи с блоком управления SAS необходимо выполнить стандартные проверки (глобальный тестовый модуль). При внутренней неисправности ЭБУ может наблюдаться следующее:
- Запись кода ошибки в системе Sonderausstattungsystem (SAS)
