Электронная система управления электромашиной Range Extender (REME)

Электронный блок электромашины расширителя диапазона (REME) является силовым электронным устройством. Электронный блок электромашины расширителя диапазона расположен после электромашины расширителя диапазона.

Электронный блок электромашины расширителя диапазона (REME) управляет, регулирует и координирует функционирование электромашины на расширителе диапазона. REME обеспечивает зарядку высоковольтной бортовой сети.

Основные компоненты:

  • Блок управления электронного блока электромашины расширителя диапазона (REME)
  • Преобразователь DC/DC и преобразователь частоты переменного тока

Описание функционирования

Примечание!

Ремонт REME не допускается. Вскрывать корпус строго запрещается. При вскрытии REME теряет допуск по безопасности.

Электронный блок электромашины расширителя диапазона (REME) выполняет, в основном, следующие функции:

  • Контактирование и регулировка электромашины расширителя диапазона
  • Снижение мощности из-за повышенной температуры окружающей среды
  • Контактирование высоковольтного аккумуляторного блока
  • Анализ устройства контроля высоковольтных контактов (High Voltage Interlock Loop)
  • Анализ сообщений о столкновении
  • Разъемы для трубопроводов охлаждающей жидкости

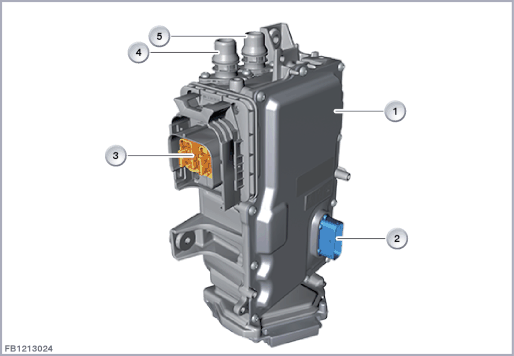

Обозначение Пояснение Обозначение Пояснение
1 Электронная система управления электромашиной Range Extender (REME) 2 Подключение 24-полюсного канала связи автомобиля
3 Высоковольтное подключение высоковольтного аккумуляторного блока 4 Подключение входа охлаждающей жидкости
5 Подключение охлаждающей жидкости на выходе

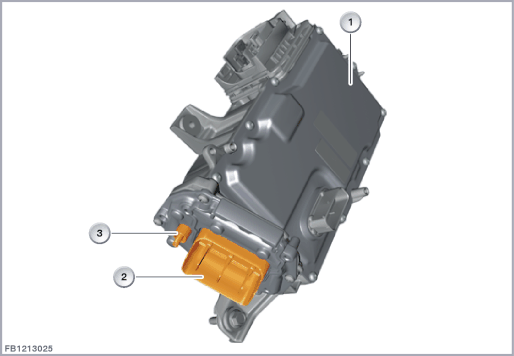

Обозначение Пояснение Обозначение Пояснение
1 Электронная система управления электромашиной Range Extender (REME) 2 Высоковольтное подключение электронного блока электромашины расширителя диапазона (U, V, W)
3 Устройство контроля высоковольтных контактов (High Voltage Interlock Loop)

Электронный блок электромашины расширителя диапазона имеет жидкостное охлаждение и подключен к собственному низкотемпературному контуру охлаждающей жидкости. К этому же контуру охлаждающей жидкости подсоединены цифровой электронный блок двигателя расширителя диапазона и электромашина расширителя диапазона.

Блок управления REME подключен к PT-CAN и PT-CAN2. Кроме того, блок управления REME с проводом активизации питается через контакт 30B.

В блок управления REME встроен датчик температуры, который измеряет температуру окружающей среды.

Структура и внутренние соединения

Блок управления RDME подключен к автомобилю с помощью 2 разъемов (в общей сложности 121 штырь).

Примечание!

При вводе в эксплуатацию необходимо, чтобы сначала вставлялся большой разъем 1 (81-полюсный). Только после этого подключается малый разъем (40-полюсный). Отсоединение выполняется в обратном порядке (малый разъем перед большим разъемом).

Блок управления EDME питается от контакта 30B и контакта активации 15.

Блок управления EDME подсоединен к шинам PT-CAN и PT-CAN2.

Обозначение Пояснение
1 Электронная система управления электромашиной Range Extender (REME)

Распределение контактных штырей в разъеме

На рисунке вверху изображены только цепь подачи питания и соединение с шиной Последняя версия распределения контактных штырей в разъеме приводится в электрических схемах в диагностической системе BMW ISTA (Integrated Service Technical Application) Щелчком на условном обозначении в электрической схеме активизируются закладки Место установки и Распределение контактных штырей.

Заданные значения

Соблюдать следующие заданные значения электронного блока электромашины расширителя диапазона (REME):
Размер Значение
напряжение питания 9–16 В
Диапазон температур от -40 до 120 °C

Указания по диагностике

Отказ узла

При нарушении связи с блоком управления RDME необходимо выполнить стандартные проверки (глобальный тестовый модуль). При внутренней неисправности ЭБУ может наблюдаться следующее:

  • Запись кода неисправности в электронном блоке электромашины расширителя диапазона (REME)



Оставляем за собой право на опечатки, смысловые ошибки и технические изменения.
