Клавиша заправки
Нажатие кнопки подготовки к заправке ведет к началу процесса заправки топливом.
Кнопка подготовки к заправке оснащена подсветкой. BDC активизирует подсветку кнопки.
Описание функционирования
К гибридной электронике напорного бака (TFE) подключены датчики и исполнительные механизмы системы питания.
Гибридная электроника напорного бака (TFE) следит за тем, чтобы автомобиль заправлялся только при сброшенном давлении в напорном топливном баке. Имеющееся в напорном топливном баке избыточное давление сбрасывается через фильтр с активированным углем. Лючок топливного бака открывается только при сброшенном давлении в напорном топливном баке.
Гибридная электроника напорного бака (TFE) считывает сигнал кнопки подготовки к заправке. Датчик давления в напорном топливном баке сигнализирует о полном сбросе давления в напорном топливном баке. До этого гибридная электроника напорного бака (TFE) не позволяет отменять блокировку лючка топливного бака.

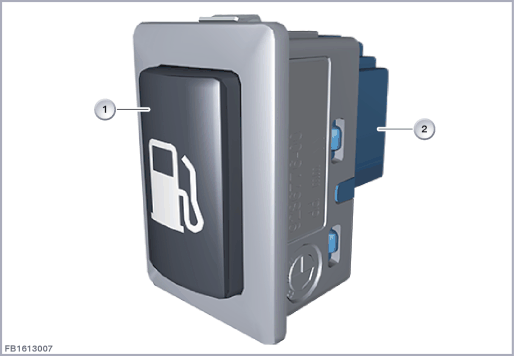

| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Клавиша заправки | 2 | 4-полюсное штекерное соединение |
Структура и внутренние соединения
Кнопка подготовки к заправке подсоединена к бортовой сети с помощью 4-контактного разъема.
BDC питает кнопку подготовки к заправке с помощью контакта 58g (подсветка кнопки).
Подсветка выключателя управляется широтно-импульсной модуляцией и может приглушаться.
| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Клавиша заправки | 2 | Светодиод опознавательной подсветки |
| 3 | Сопротивление | 4 | Клавиша |
Распределение контактных штырей в разъеме
| Штырь | Пояснение |
|---|---|
| Kl. 31 | Контакт 31, масса |
| Конт. 58g | Контакт подсветки выключателя 58g, BDC |
| SIG+ | Сигнальный провод (плюсовой сигнал) |
| SIG‐ | Сигнальный провод (минусовой сигнал) |
Заданные значения
Необходимо соблюдать следующие заданные значения кнопки подготовки к заправке:| Размер | Значение |
|---|---|
| Диапазон напряжения | от 8 до 18 В |
| Диапазон температур | от -40 до 85 °C |
Указания по диагностике
Отказ узла
При отказе кнопки подготовки к заправке (сигнального провода) возможно следующее:
- Запись кода неисправности в гибридной электронике напорного бака (TFE)
- Запись кода неисправности в цифровом электронном блоке двигателя расширителя диапазона (RDME) или цифровой электронной системе управления двигателем (DME).
При отказе кнопки подготовки к заправке (сигнального провода) возможно ручное отпирание лючка топливного бака с помощью механизма аварийной разблокировки.
Проверка функционирования детали
Диагностическая система позволяет провести проверку действия кнопки подготовки к заправке (сигнальных проводов).
Оставляем за собой право на опечатки, смысловые ошибки и технические изменения.
