Расширитель диапазона электромашины
В автомобилях, оснащенных расширителем диапазона, электропривод с энергией, поступающей из высоковольтного аккумуляторного блока, используется в качестве первичного типа привода. Расширитель диапазона активируется лишь тогда, когда степень заряда высоковольтного аккумуляторного блока падает ниже определенного значения.
При низкой степени заряда высоковольтного аккумуляторного блока расширитель диапазона (двигатель W20) запускается электромашиной расширителя диапазона. В этом случае электромашина расширителя диапазона работает в режиме двигателя. Электроэнергия для запуска расширителя диапазона поступает из высоковольтного аккумуляторного блока. После запуска расширителя диапазона электромашина расширителя диапазона переходит из режима двигателя в режим генератора и вырабатывает электроэнергию.
Эта энергия идет исключительно на поддержание степени заряда высоковольтного аккумуляторного блока.
Описание функционирования
Электромашина представляет собой синхронную электрическую машину. Ротор расположен внутри и оснащен постоянными магнитами. Статор расположен снаружи вокруг ротора и создается 3-фазной обмоткой с железными сердечниками. При подаче 3-фазного переменного напряжения на обмотку статора создается вращающееся магнитное поле, которое (при работе двигателя) притягивает магниты в роторе.
Мощность электромашины расширителя диапазона составляет 26,6 кВт и развивается на 5000 U1/min (об/мин).
Электронный блок электромашины расширителя диапазона охлаждается охлаждающей жидкостью.

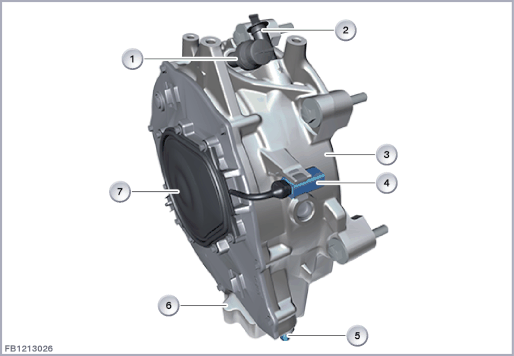

| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Трубопровод охлаждающей жидкости, вход электромашины | 2 | Трубопровод охлаждающей жидкости, выход электромашины |
| 3 | Электромашина | 4 | Штекерное соединение 6-полюсное (датчик положения ротора) |
| 5 | Штекерное соединение 2-полюсное (датчик температуры) | 6 | Высоковольтное подключение электромашины (U, V, W) |
| 7 | Датчик положения двигателя |
Структура и внутренние соединения
Во избежание повреждения компонентов из-за высокой температуры в электромашину установлен датчик температуры. Датчик температуры измеряет температуру на подшипнике и так определяет температуру ротора. При высокой температуре могут повредиться постоянные магниты. Датчик температуры представляет собой зависимый от температуры резистор типа NTC. Сигнал аналогово считывается и анализируется электронным блоком электромашины расширителя диапазона.
Датчик положения ротора отслеживает точное положение ротора электромашины расширителя диапазона. Датчик положения ротора устроен по принципу синхронной электрической машины. Ротор специальной формы, соединенный с ротором электромашины, а также статор, соединенный со статором электромашины. Электронный блок электромашины расширителя диапазона (REME) анализирует напряжение, индуцируемое в обмотке статора в результате вращения ротора, и рассчитывает на его основе углового положения ротора.
Угловое положение ротора используется для точного векторного регулирования электромашины, которое позволяет генерировать напряжение в обмотке статора в соответствии с положением ротора.
|
|
Примечание! Согласование или замена датчик положения ротора при техобслуживании запрещены. |
| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Электромашина расширителя диапазона | 2 | Электромашина |
| 3 | Датчик положения двигателя | 4 | Датчик температуры |
Распределение контактных штырей в разъеме
| Штырь | Пояснение |
|---|---|
| U | Высоковольтное подключение, фаза U |
| В | Высоковольтное подключение, фаза V |
| Вт | Высоковольтное подключение, фаза W |
| 5 В | Питание датчика положения ротора 5 вольт |
| Kl. 31 | Масса датчика положения двигателя |
| SIG | Сигнал обмотки 1 |
| SIG1 | Резервный сигнал обмотки 1 |
| SIG2 | Сигнал обмотки 2 |
| SIG4 | Резервный сигнал обмотки 2 |
| SIG 5 | Сигнал датчика температуры |
| Kl. 31 | Масса датчика температуры |
Заданные значения
Необходимо соблюдать следующие заданные значения электромашины расширителя диапазона:| Размер | Значение |
|---|---|
| Номинальное напряжение | 250 В |
| Длительная электрическая мощность | ок. 23,3 киловатт |
| КПД | ок. 94 % |
Указания по диагностике
Отказ узла
При отказе электромашины расширителя диапазона может наблюдаться следующее:
- Запись кода неисправности в электронном блоке электромашины расширителя диапазона (REME)
- Запись кода ошибки в электромашинной электронике (SME)
- сообщение системы автоматической диагностики
