привод очистителя заднего стекла
Управление очистителем заднего стекла (очистка и мойка) реализовано с помощью поворотного выключателя. Таким образом, функции управления стеклоочистителем лобового стекла и очистителем заднего стекла разделены.
Сигнал переключателя подается от коммутационного центра в рулевой колонке по шине LIN в Body Domain Controller (BDC).
Body Domain Controller анализирует сигнал. В зависимости от результатов анализа активизируется реле стеклоочистителя. Реле стеклоочистителя установлено в распределителе тока в блоке Junction Box или в заднем электронном модуле, или в Body Domain Controller. С помощью реле стеклоочистителя распределитель тока подает напряжение на электродвигатель стеклоочистителя (электродвигатель постоянного тока).
Для режима очистки существуют следующие варианты:
- Периодический режим работы
- Разовое включение стеклооочистителя
- Постоянный режим работы стеклоочистителя
Описание функционирования
Привод очистителя заднего стекла состоит из следующих компонентов:
- Электродвигатель постоянного тока
- Понижающий редуктор
- Контакт возврата в исходное положение
Body Domain Controller (BDC) с помощью реле стеклоочистителя активирует электродвигатель стеклоочистителя (электродвигатель постоянного тока).
Направление вращения электродвигателя стеклоочистителя определяется по заданному направлению прохождения тока.
Конечное положение (неподвижное состояние) электродвигателя стеклоочистителя определяется с помощью интегрированного в привод очистителя заднего стекла контакта возврата в исходное положение.
НапримерI01

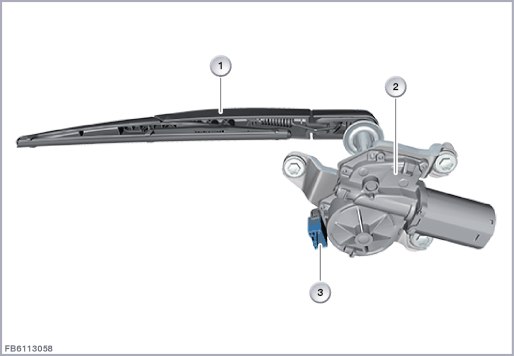

| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | переключатель очистителя заднего стекла; | 2 | Электродвигатель стеклоочистителя заднего стекла |
| 3 | 3-полюсный разъем |
Антиблокировка
Сигнал контакта возврата в исходное положение используется в качестве защиты от блокировки для электродвигателя стеклоочистителя. Если после включения режима стекол сигнал от контакта возврата в исходное положение отсутствует до определенного момента времени (кодируется, например 8 секунд или 16 секунд): электронный блок JBE или задний электронный модуль, или Body Domain Controller отключает режим очистки. Можно попытаться повторно включить привод стеклоочистителей. Если режим очистки снова заблокирован, им нельзя управлять примерно в течение 3 минут. После смены контактов (контакт R ВКЛ. >контакт R ВЫКЛ. >контакт R ВКЛ.) режим очистки должен быть активизирован заново.
При активной защите от блокировки насос омывателя заднего стекла тоже заблокирован.
Структура и внутренние соединения
Привод очистителя заднего стекла с помощью 3-полюсного штекерного соединения подключен к бортовой сети.
Body Domain Controller (BDC) с помощью реле стеклоочистителя активирует привод стеклоочистителя.
Контакт возврата в исходное положение по сигнальному проводу подключен к Body Domain Controller (BDC).
Распределитель тока в блоке Junction Box или заднем электронном модуле (REM), или в Body Domain Controller (BDC) питает привод очистителя заднего стекла с контактом 30.
| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | привод очистителя заднего стекла | 2 | Электродвигатель стеклоочистителя (электродвигатель постоянного тока) |
| 3 | Контакт возврата в исходное положение |
Распределение контактных штырей в разъеме
| Штырь | Пояснение |
|---|---|
| Контакт 30 | Контакт 30 (питание) |
| Kl. 31L | Контакт 31L, масса нагрузки |
| SIG | Сигнальный провод (сигнал от контакта возврата в исходное положение) |
Заданные значения
Необходимо соблюдать следующие заданные значения для привода стеклоочистителя заднего стекла:| Размер | Значение |
|---|---|
| напряжение питания | 9–16 В |
| Номинальное напряжение | 12 В |
| Максимальное потребление тока при блокировке | 20 А |
| Диапазон температур | от -40 до 85 °C |
Указания по диагностике
Отказ узла
При отказе привода очистителя заднего стекла может наблюдаться следующее:
- Запись о неисправности в Body Domain Controller (BDC)
Отказ коммутационного центра в рулевой колонке
Если возникает сбой связи коммутационного центра в рулевой колонке и Body Domain Controller (BDC), привод очистителя заднего стекла включить будет невозможно (аварийный режим отсутствует).
Проверка функционирования детали
Проверку действия привода очистителя заднего стекла можно провести с помощью диагностической системы.
Путь: Сеть распределения функций >Кузов >Система стеклоочистителей/-омывателей
Оставляем за собой право на опечатки, смысловые ошибки и технические изменения.
