Привод центрального замка крышки разъема для зарядки
С помощью привода центрального замка крышки разъема для зарядки можно запирать и отпирать крышку разъема для зарядки.
Крышка разъема для зарядки удерживается в закрытом положении фиксирующим крючком с пружиной. Фиксирующий крючок является частью привода центрального замка. Отпирание и запирание крышки разъема для зарядки выполняется при помощи электродвигателя.
Описание функционирования
Данный электродвигатель активируется модулем интерфейса зарядки (LIM) или комфортным электронным зарядом (KLE). Запрос на отпирание или запирание крышки разъема для зарядки поступает от Body Domain Controller (BDC).
Дополнительно в привод центрального замка встроен микровыключатель. Микровыключатель сигнализирует о состоянии крышки разъема для зарядки. С закрытой крышкой разъема для зарядки микровыключатель не приводится в действие.
Крышка разъема для зарядки может быть открыта вручную посредством механизма аварийной разблокировки.

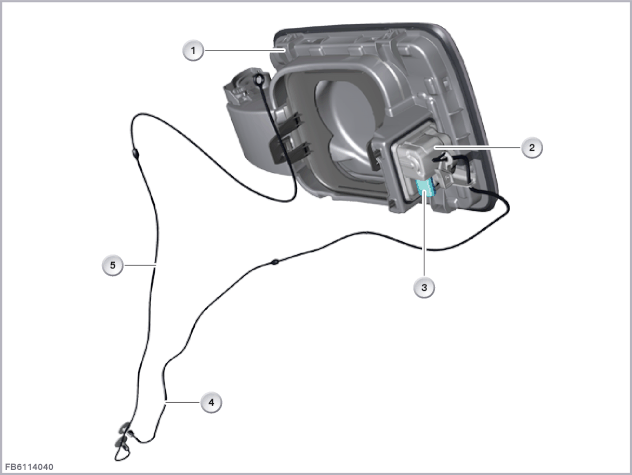

Примерное изображение
| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Крышка разъема для зарядки | 2 | Привод центрального замка крышки разъема для зарядки |
| 3 | 3-полюсный разъем | 4 | Аварийный привод крышки разъема для зарядки |
| 5 | Аварийный привод разъема для зарядки |
Структура и внутренние соединения
Электродвигатель постоянного тока привода центрального замка крышки разъема для зарядки соединен с модулем интерфейса зарядки (LIM) или с комфортным электронным зарядом (KLE) с помощью трехполюсного штекерного соединения.
Для блокировка используется отворот торсионной пружины.
| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Привод центрального замка, крышка разъема для зарядки | 2 | Электродвигатель постоянного тока |
| 3 | Микровыключатель |
Распределение контактных штырей в разъеме
| Штырь | Пояснение |
|---|---|
| + | Питание электродвигателя постоянного тока |
| — | Масса электродвигателя постоянного тока |
| SIG | Сигнальный провод микровыключателя |
Заданные значения
Соблюдать следующие заданные значения для привода центрального замка крышки разъема для зарядки:| Размер | Значение |
|---|---|
| Диапазон напряжений | 9 - 15,5 В |
| Макс. потребление тока | 5,6 А |
| Диапазон температур | от -40 до 85 °C |
Указания по диагностике
Отказ узла
При отказе привода центрального замка крышки разъема для зарядки возможно следующее:- Запись кода ошибки в модуле интерфейса зарядки (LIM) или в комфортном электронном заряде (KLE)
-
отказ при отпертом лючке топливного бака:
Лючок топливного бака более не сможет быть заперт.
-
отказ при запертом лючке топливного бака:
Лючок топливного бака можно будет открыть только с помощью аварийного привода.
Проверка функционирования детали
Проверка функционирования привода центрального замка лючка топливного бака не может быть выполнена с помощью диагностической системы BMW.
