Размыкающее реле э/вентилятора
|
|
Примечание! В зависимости от исполнения электровентилятора установлен один из следующих вариантов размыкающих реле.
|
|
|
Примечание! Соблюдайте место установки размыкающего реле электровентилятора по гипертекстовой ссылке на электрической схеме! |
Описание функционирования
Система управления двигателем активирует размыкающее реле электровентилятора. При этом происходит переключение контакта 30 (питание) на электровентилятор.

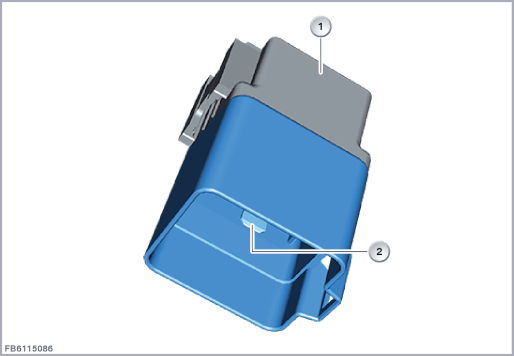

На следующем рисунке в качестве примера показано размыкающее реле электровентилятора мощностью до 600 Вт.
| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Размыкающее реле э/вентилятора | 2 | 4-полюсное штекерное соединение |

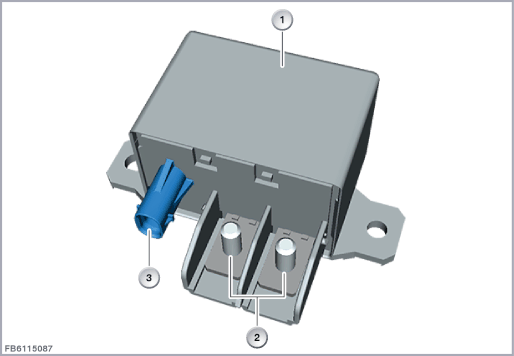

На следующем рисунке в качестве примера показано размыкающее реле электровентилятора мощностью свыше 800 Вт.
| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Размыкающее реле э/вентилятора | 2 | Силовой разъем для контакта 30 и электровентилятора |
| 3 | 2-полюсное штекерное соединение |
Структура и внутренние соединения
Механическое реле работает по принципу электромагнита. Ток, проходящий через катушку возбуждения, генерирует электромагнитный поток за счет ферромагнитного стержня. На нем располагается закрепленный на подвижной опоре ферромагнитный якорь. Попадая в воздушный зазор, якорь начинает испытать действие сил, что вызывает переключение контакта. Якорь возвращается под действием пружины в исходное положение, если катушка больше не возбуждается.
| Обозначение | Пояснение |
|---|---|
| 1 | Катушка возбуждения |
| 2 | Рабочий контакт |
Распределение контактных штырей в разъеме
| Штырь | Пояснение |
|---|---|
| Контакт 30 | Контакт 30 (питание) |
| Контакт 30B | Контакт 30B, основной режим |
| SIG | Активация катушки возбуждения системой управления двигателем |
| SIG2 | Питание электровентилятора |
Заданные значения
В отношении размыкающего реле электровентилятора должны соблюдаться следующие заданные значения.| Размер | Значение |
|---|---|
| Напряжение питания | 9–16 В |
| Время реагирования | 4 мс |
| Диапазон температур | от -40 °C до 85 °C |
Указания по диагностике
Отказ узла
При отказе размыкающего реле электровентилятора возможно следующее.- Электровентилятор не функционирует.
Общие указания
Проверка функционирования размыкающего реле электровентилятора с помощью диагностической системы невозможна.
