Базу
Передняя база установлена в центральную консоль. База входит в объем поставки при подготовке под телефон. База служит для крепления адаптера Snap-in, в котором фиксируется соответствующий мобильный телефон с функцией Bluetooth.
База обеспечивает связь между мобильным телефоном с функцией Bluetooth и жгутом проводов, идущим к следующему блоку управления телефона (через адаптер Snap-In).
В зависимости от серии, экспортного исполнения и дополнительного оборудования (SA) устанавливаются различные блоки управления телефона (например: Combox Multimedia, Telematic Control Unit, интерфейсный блок High, телематический блок связи).
В зависимости от серии и комплектации автомобиля возможна одновременная установка Telematic Control Unit (TCU) и интерфейсного блока High (ULF-SBX-H). В этом случае функция телефона реализуется в Telematic Control Unit.
Для мобильных телефонов со стандартом радиосвязи Bluetooth имеется соответствующий адаптер Snap-In. Адаптер представляет собой соединительный элемент между базой и мобильным телефоном. Адаптер Snap-In устанавливается в базу телефона вместо крышки.

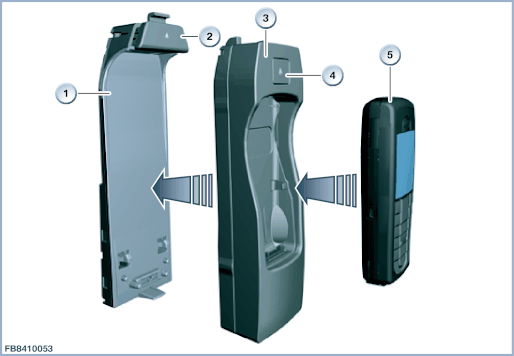

На следующем рисунке представлен пример базовой платы с адаптером Snap-In и мобильным телефоном.
| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Базу | 2 | Клавиша выброса адаптера |
| 3 | Адаптер Snap-In | 4 | Клавиша выброса мобильного телефона |
| 5 | Мобильный телефон |
Описание функционирования
База обеспечивает подключение к блоку управления телефона и жгуту проводов. Через шину MOST блок управления телефона подключен к системе шин автомобиля.
Обмен данными между мобильный телефон с функцией Bluetooth и блоком управления телефона осуществляется через антенну Bluetooth. Вывод голосовых сообщений осуществляется через определенный динамик автомобиля.
Аккумуляторы мобильного телефона с функцией Bluetooth заряжаются автоматически. Зарядка запускается адаптером Snap-In автоматически, как только мобильный телефон будет установлен в адаптер Snap-In. Зарядный ток поступает из бортовой сети через разъемы базы.
Блок управления телефона (за исключением Combox) посылает по проводу цепи управления сигнал "Cradle enable" на базу. Этот сигнал активирует подачу напряжения питания на базу. Сам процесс зарядки выполняется адаптером Snap-In.
Для зарядки аккумуляторов мобильного телефона в каждом адаптере Snap-In имеются встроенные электронные схемы, подходящие для конкретной модели мобильного телефона А так как процесс зарядки (зарядное напряжение, ограничение тока, цикличность, и т. д.) рассчитаны на определенный тип мобильного телефона Bluetooth, то и использоваться с этим адаптером Snap-In может только конкретный тип мобильного телефона.

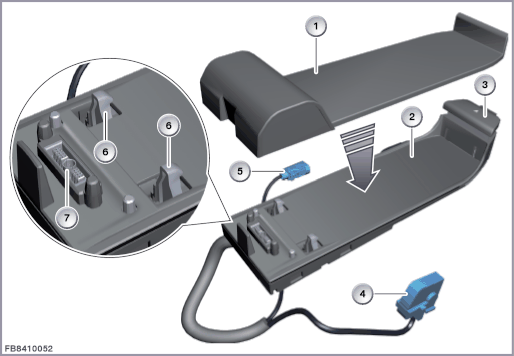

На следующем рисунке представлен пример базовой платы без дополнительного оборудования (SA).
| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Крышка | 2 | Базу |
| 3 | Клавиша выброса | 4 | 18-полюсное штекерное соединение |
| 5 | Разъем антенны | 6 | Фиксирующий крюк |
| 7 | Контактная планка на 18 полюсов и антенный ввод для адаптера Snap-In |
С помощью дополнительного оборудования SA6NF "Расширенное соединение музыкального плеера в мобильном телефоне" база дополнительно получает разъем USB. Это позволяет проигрывать хранящиеся в мобильном телефоне аудиозаписи, с сохранением работоспособности всех функций телефона.
При наличии встроенного интерфейсного блока High (ULF-SBX-H) база передает аудиозаписи через разъем AUX Out и 18-полюсной разъем на блок управления телефона. База передает управляющие сигналы на блок управления телефона через разъем USB.
При наличии встроенного Combox база передает аудиозаписи и управляющие сигналы на блок управления телефона через разъем USB.
Блок управления телефона передает данные по шине MOST в головное устройство. Треки можно выбирать на мобильном телефоне, через iDrive или при помощи многофункционального рулевого колеса. Для выбора с помощью iDrive в центральном информационном дисплее отображается список воспроизведения.
Возможно одновременное использование мобильного телефона в адаптере Snap-In и разъема USB в центральной консоли. Тем не менее, доступ к аудиозаписям в мобильном телефоне может оказаться невозможен, пока в разъем USB вставлено устройство.

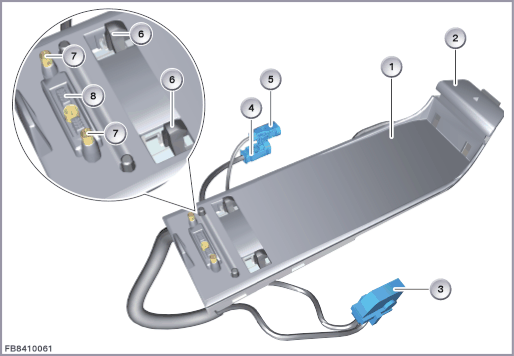

На следующем рисунке представлен пример базы в SA6NF "Расширенном соединении музыкального плеера в мобильном телефоне".
| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Базу | 2 | Клавиша выброса |
| 3 | 18-полюсное штекерное соединение | 4 | Разъем USB |
| 5 | Разъем антенны | 6 | Фиксирующий крюк |
| 7 | Разъем USB, позолоченный корпус штырей разъема с экранированием | 8 | Контактная планка на 18 полюсов и антенный ввод для адаптера Snap-In |
Базу, специально разработанную для расширенного соединения музыкального плеера в мобильном телефоне, можно распознать по двум позолоченным корпусам штырей разъема. Обычная база без этого расширения имеет на том же месте пластмассовые штифты.
Дополнительное оборудование SA6NR "Apps" добавляет в базу разъем FBAS. Благодаря этому можно выводить видеофайлы, записанные на мобильном телефоне (например, фильмы, подкасты и т.п.), на CID.
База соединена проводом FBAS с головным устройством.
Видеоинформация и изображения передаются в виде FBAS-сигнала (полный цветовой видеосигнал). Полный цветовой видеосигнал (FBAS) передает информацию о цвете и яркости, а также синхроимпульсы по разностным сигнальным линиям (FBAS+, FBAS-).
Адаптер Snap-In, поддерживающий функцию видео, имеет серебристую клавишу выброса. Дополнительно на нижней стороне имеется надпись "VIDEO READY" или "MEDIA". Адаптер Snap-In может быть дополнительно оснащен вентилятором для охлаждения конечного устройства.

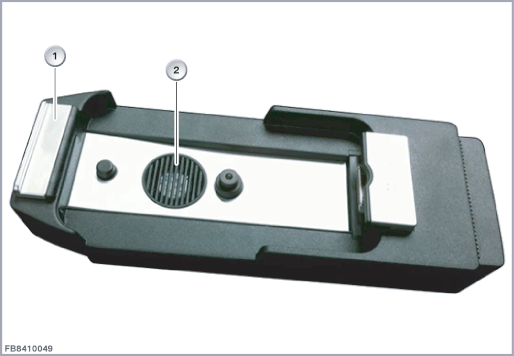

На следующем рисунке представлен пример адаптера Snap-In с видеовходом для смартфона.
| Обозначение | Пояснение | Обозначение | Пояснение |
|---|---|---|---|
| 1 | Адаптер Snap-in с серебристой клавишей выброса | 2 | Встроенный вентилятор для охлаждения конечного устройства |
Структура и внутренние соединения
Структура разъемов базы телефона зависит от комплектации автомобиля.
В зависимости от серии база питается от переднего распределителя тока или заднего распределителя тока посредством контакта 30B.
-
База телефона с подключением к Telematic Control Unit или интерфейсному блоку или интерфейсному блоку High:
- Через антенный ввод база телефона непосредственно соединена с соответствующей наружной антенной.
- Посредством сигнала, передаваемого по сигнальному проводу, блок управления телефона включает электропитание базы телефона. С помощью встроенного электронного зарядного устройства адаптер Snap-In выполняет зарядку мобильного телефона.
| Обозначение | Пояснение |
|---|---|
| 1 | Базу |
Распределение контактных штырей в разъеме
| Штырь | Пояснение |
|---|---|
| ANT | Антенный провод |
| Контакт 30B | Контакт 30B, основной режим |
| Kl. 31L | Контакт 31L, масса нагрузки |
| Экран | Экранирование |
| SIG | Провод цепи управления (сигнал включения электропитания на базе телефона) |
-
База телефона с подключением к Combox и дополнительным оборудованием SA6NF "Расширенное соединение музыкального плеера в мобильном телефоне":
-
Через антенный ввод база телефона непосредственно соединена с соответствующей наружной антенной.
Соответствующая привязка к концентратору USB и разъему AUX-In уже предусмотрена в жгуте проводов автомобиля. ЭБУ встроен в базу телефона.
- Когда мобильный телефон устанавливается в адаптер Snap-In, электронное зарядное устройство, встроенное в адаптер Snap-In, автоматически выполняет зарядку мобильного телефона.
-
| Обозначение | Пояснение |
|---|---|
| 1 | База телефона с дополнительным оборудованием SA6NF "Расширенное соединение музыкального плеера в мобильном телефоне" |
Распределение контактных штырей в разъеме
| Штырь | Пояснение |
|---|---|
| ANT | Антенный провод |
| AUX | гнездо AUX-Out |
| Контакт 30B | Контакт 30B, основной режим |
| Kl. 31L | Контакт 31L, масса нагрузки |
| Kl. 31L | Контакт 31L масса нагрузки, отсутствует с 09/2010 |
| Экран | Экранирование |
| USB | Разъем USB |
-
База телефона с подключением к Combox и дополнительным оборудованием SA6NR "App":
- Соответствующее подсоединение к головному устройству, концентратору USB и разъему AUX-In уже предусмотрено в жгуте проводов. ЭБУ встроен в базу телефона.
| Обозначение | Пояснение |
|---|---|
| 1 | База телефона с дополнительным оборудованием SA6NRF "Apps" |
Распределение контактных штырей в разъеме
| Штырь | Пояснение |
|---|---|
| ANT | Антенный провод |
| AUX | гнездо AUX-Out |
| FBAS | Разъем FBAS (полный цветовой видеосигнал) |
| Контакт 30B | Контакт 30B, основной режим |
| Kl. 31L | Контакт 31L, масса нагрузки |
| Экран | Экранирование |
| USB | Разъем USB |
Заданные значения
Необходимо соблюдать следующие заданные значения для базы телефона:| Размер | Значение |
|---|---|
| Диапазон напряжений | 9–16 В |
| Диапазон температур | от -40 до 85 °C |
Указания по диагностике
Отказ узла
При отказе базы телефона может наблюдаться следующее:-
только в комплектации с блоком управления телефона Combox
-
Разъем USB: КЗ на массу
Запись кода неисправности в Combox
-
Гнездо AUX-Out: короткое замыкание на плюс и короткое замыкание на массу (левый и правый канал)
Запись кода неисправности в Combox
-
Проверка функционирования детали:
Проверка функционирования базы телефона не выполняется с помощью диагностической системы.
Для проверки функционирования провода FBAS см. следующий документ:
