34 32 881Замена тормозного шланга левого или правого переднего тормозного механизма
Высоковольтная система - опасно для жизни!
|
|

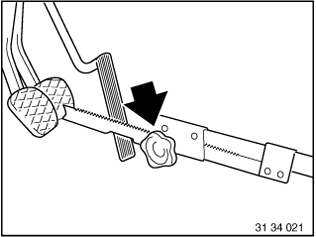

| Полностью выжать педаль тормоза и зафиксировать ее упором. Упор для педали разрешается отпустить только после присоединения трубопроводов тормозного привода. При открывании трубопроводов тормозной системы это предотвращает вытекание тормозной жидкости из расширительного бачка и попадание в устройство воздуха. |

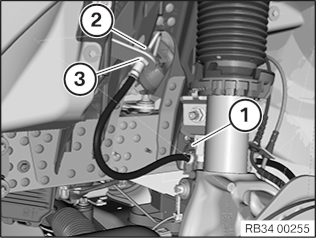

Вынуть скобу (1) движением вверх. Отсоединить тормозной шланг от тормозного трубопровода (2). Придерживать тормозной шланг за четырехгранник (3), чтобы соединительный элемент не проворачивался в уголке крепления. Момент затяжки 34 32 1AZ. |

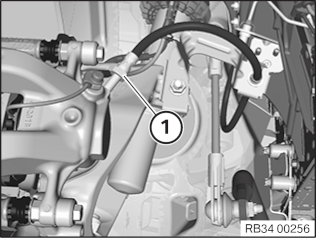

| Отсоединить тормозной шланг (1) от суппорта дискового колесного тормозного механизма. Момент затяжки 34 32 2AZ. Убедиться в правильной прокладке тормозного шланга! |
Сначала подсоединить тормозной шланг к суппорту тормоза. Установить колеса в положение для движения по прямой. Провести тормозной шланг через держатели боковых амортизационных стоек и закрепить скобой. Вставить тормозной шланг в держатель на стороне кузова и привернуть. Проследить за тем, чтобы шланг не перекручивался и ни в коем случае не соприкасался с деталями кузова. |
