63 31 020Снятие и установка / замена фонаря освещения пространства для ног
Соблюдать указания по обращению с лампами накаливания (внутреннего освещения). |

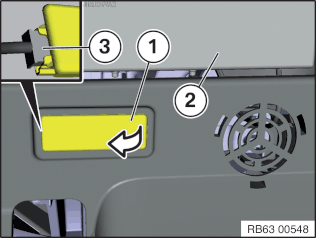

Пространство для ног слева/справа: Подцепить и выжать фонарь (1) освещения пространства для ног из обшивки (2) в направлении, указанном стрелкой. Отсоединить находящийся под ним разъем и снять фонарь освещения (1) пространства для ног. |

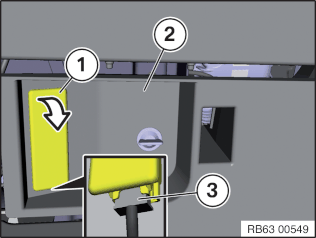

Дверь левая/правая: Подцепить и выжать фонарь (1) освещения пространства для ног из обшивки двери (2) в направлении, указанном стрелкой. Отсоединить находящийся под ним разъем и снять фонарь освещения (1) пространства для ног. При замене:
|

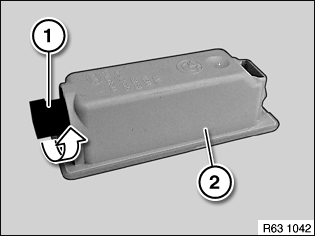

Повернуть патрон (1) лампы в направлении, указанном стрелкой, и вынуть из фонаря (2) освещения пространства для ног.
Обратить внимание на правильность положения и надежность фиксации патрона (1) лампы в фонаре освещения пространства для ног (2). |

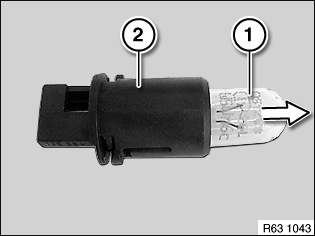

| Вынуть лампу (1) из патрона (2) в направлении, указанном стрелкой. |
