34 33 505Снятие и установка / замена аппарата тормозной системы
Высоковольтная система - опасно для жизни!
|
|

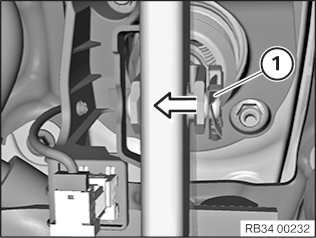

| На педали тормоза снять стопорную скобу (1), вынуть стопорный палец. Заменить стопорную скобу (1) и проверить правильность положения стопорного пальца в желобке! |

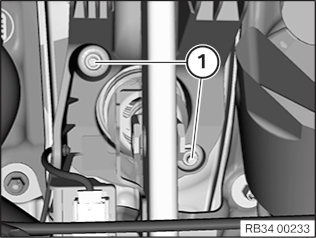

| Отвернуть гайки (1). Заменить самоконтрящиеся гайки. Момент затяжки 35 11 1AZ. |

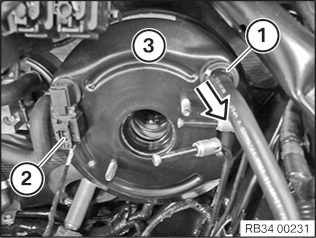

Во избежание повреждения аппарата тормозной системы при его снятии и установке не следует не применять силу. Не допускать деформации тормозных трубопроводов. Извлечь обратный клапан (1) из аппарата тормозной системы. Разъединить штекерное соединение (2). Осторожно извлечь усилитель (3) из щита передка, раскачивая его в разные стороны. |

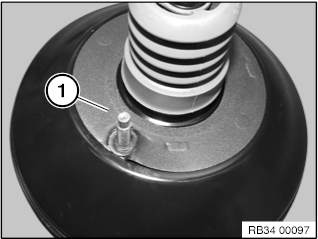

Всегда заменять уплотнение (1). |
