41 00 ...Оценка царапин на карбоновых деталях
|
Необходимые приспособления:
|
Оценка царапин выполняется по следующей схеме:
| Результат визуальной проверки | Мероприятие | ||
| Этап 1: | Визуальная проверка поврежденной области | Выступающие карбоновые волокна | Заменить узел. |
| Карбоновые волокна не выступают наружу (стекловолокно и полиэтиленовые нити могут выступать наружу) | Продолжить выполнением этапа 2 | ||
| Этап 2: | Анализ угла между направлением царапины и направлением волокна | 15°- 90° | Продолжить выполнением этапа 3 |
| 0°- 15° | Продолжить выполнением этапа 5 | ||
| Этап 3: | Определение глубины царапины | Глубина < 0,2 мм | Деталь не подлежит замене. |
| Глубина > 0,2 мм | Продолжить выполнением этапа 4 | ||
| Этап 4: | Определение длины царапины | Длина < 10 мм | Деталь не подлежит замене. |
| Длина = >10 мм | Заменить узел. | ||
| Шаг 5: | Определение глубины царапины | Глубина < 0,2 мм | Деталь не подлежит замене. |
| Глубина > 0,2 мм | Продолжить выполнением этапа 6 | ||
| Этап 6: | Определение длины царапины | Длина < 40 мм | Деталь не подлежит замене. |
| Длина = >40 мм | Заменить узел. |
Определение глубины царапин:
Для определения глубины царапин требуется комплект приспособлений 83 30 2 355 745.
Инструмент используется только на ровных поверхностях.

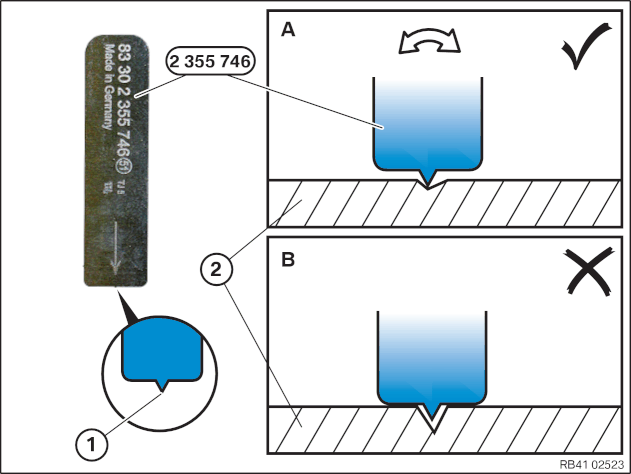

Шаблон 2 355 746 оснащается контрольным щупом (1) высотой 0,2 мм.
Когда контрольный щуп расположен в самой глубокой точке (изображение A), он может двигаться влево и вправо. Глубина царапины не превышает 0,2 мм.
Если при погружении контрольного щупа в царапину шаблон прилегает к поверхности на большой плоскости (изображение B), значит, царапина глубже 0,2 мм и имеет место повреждение.
Другие этапы процесса см. в таблице.
