41 00 ...Установить соединение с массой на модуле Drive

Меры безопасности!
  • Надевать защитные очки.
  • Надевать защитные перчатки.

Обзор деталей:
Материал Номер детали BMW Примечания
Заклепка-гайкаM8 39 20 6 869 531 Зона прижима от 3 до 4,5 мм
болт M8 07 12 9 904 655 M8x12
Герметизация швов см. список Расходные материалы

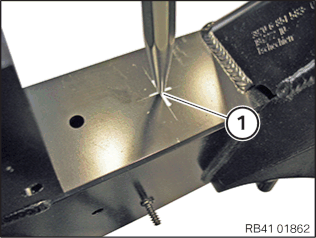

Отметить положение отверстия (1) согласно руководству по ремонту и накернить деталь.
Внимание!
При выборе сверла не того диаметра:
  • накатка заклепки-гайки не выполняет свою функцию
  • деталь будет повреждена при установке заклепки-гайки

Просверлить отверстие (1) с предписанным диаметром и очистить от заусенцев, при необходимости предварительно просверлить маленьким сверлом.

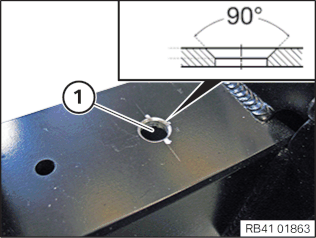

Зенковать отверстие (1).

Глубина фаски 2 мм.

Заклепка-гайка Диаметр отверстия в мм
M8 11,0

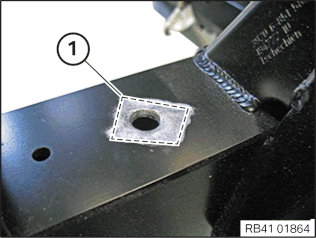

Шлифовать участок (1) до металлического блеска.

Клепальный пистолет MB512 (получение, см. Каталог оборудования для СТО BMW)

Внимание!

Соблюдать руководство по эксплуатации фирмы-изготовителя.

Проверить, чтобы заклепка-гайка хорошо прилегала к детали!

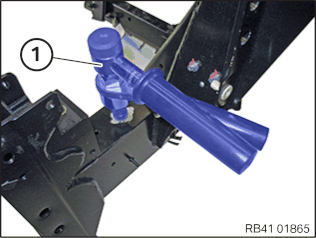

Установить заклепку-гайку клепальным пистолетом (1).

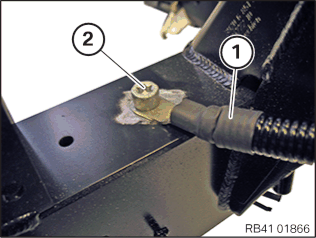

Закрепить провод на массу (1) болтом (2).

Момент затяжки болтов M841 11 6AZ.

Полностью уплотнить винт (2) и кабельный наконечник массового провода (1) с помощью средства для герметизации швов.
