41 00 ...Контрольные размеры кузова

Размеры указаны в мм.

Допуски:

  • ≤ 1000 мм ± 1,5 мм
  • ≥ 1000 мм ± 2,5 мм

Указанные контрольные точки служат для проверки кузова и набора стоек стенда для правки.

Все указанные размеры отмерены между центрами отверстий / винтов.

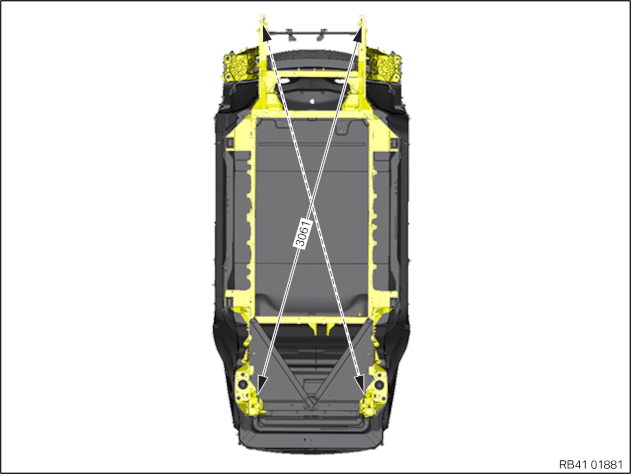

Вид днища 1

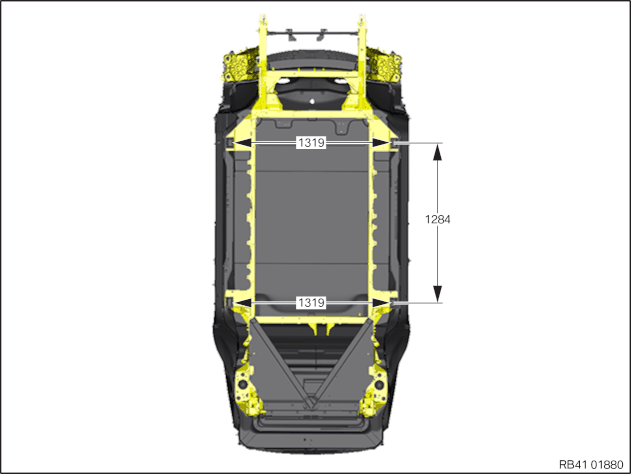

Вид днища 2

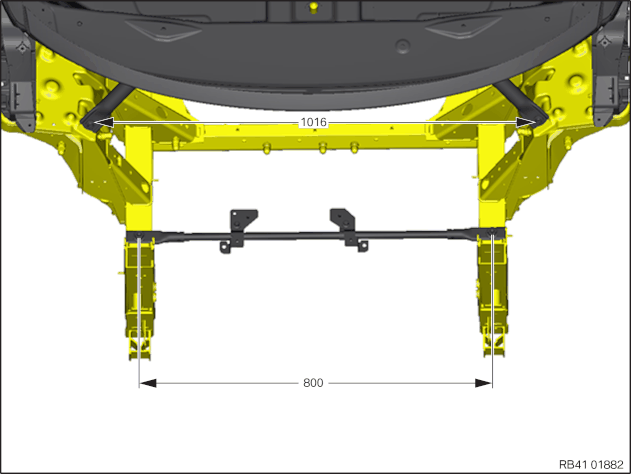

Вид сверху на передок кузова

Указанные размеры верны при снятых агрегатах.

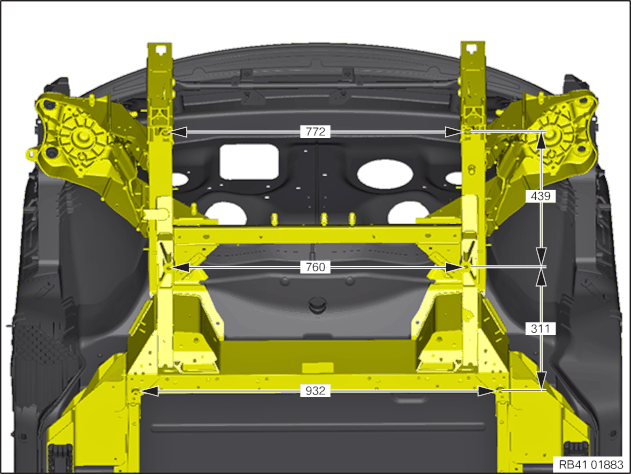

Вид днища передка кузова

Указанные размеры верны при снятых агрегатах.

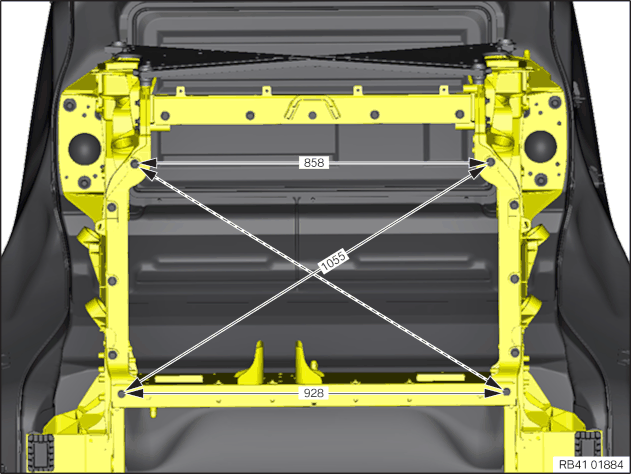

Вид днища задка кузова
