41 00 ...Ремонт вывода массы
Если вывод массы поврежден, вместо него, по возможности на этом же месте, необходимо установить заклепку-гайку. Единственное исключение – задок кузова с правой стороны. Там по причинам доступности используются измененные установочные положения. Обзор измененных установочных положений приведен в конце документа. Обзор деталей:
|
| При необходимости зашлифовать остатки оторванного вывода массы (1). |

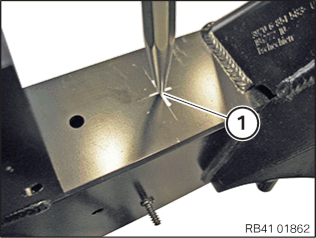

| Разметить положение отверстия (1) и накернить деталь. |

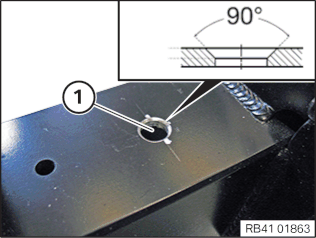

Просверлить отверстие (1) диаметром 13 мм и очистить от заусенцев, при необходимости предварительно просверлить маленьким сверлом. Раззенковать отверстие (1). Глубина фаски 2 мм. При выборе сверла не того диаметра:
|

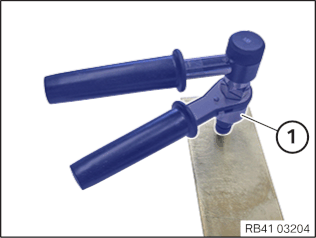

Клепальный пистолетMB512 (Получение Каталог оборудования для СТОА BMW) Соблюдать руководство по эксплуатации фирмы-изготовителя. Проверить, чтобы заклепка-гайка хорошо прилегала к детали! Выбрать заклепку-гайку M10 в зависимости от толщины материала. Установить заклепку-гайку M10 клепальным пистолетом (1). |

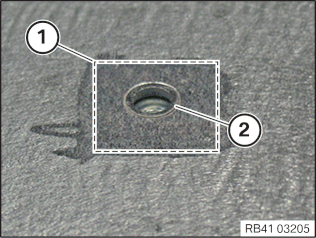

| Зашлифовать участок (1) вокруг заклепки-гайки (2). |

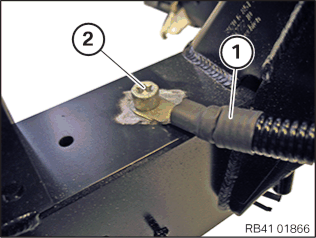

Закрепить провод на массу (1) болтом (2). Момент затяжки болтов M1041 11 7AZ. Полностью уплотнить винт (2) и кабельный наконечник массового провода (1) с помощью средства для герметизации швов. |
| Обзор измененных установочных положений: |

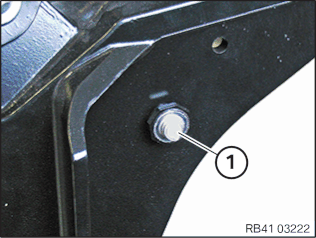

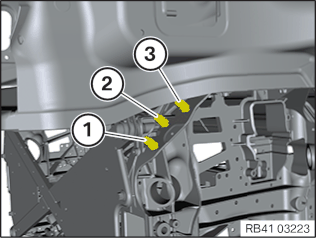

Выводы массы (1) – (3) не могут быть установлены в том же положении. Разрешается привинчивать не более двух кабельных наконечников на каждый вывод массы. При повреждении вывода массы (3) подключенный к нему провод на массу следует подсоединить к позиции (2). Провода на массу в позиции (2) присоединяются к новой заклепке-гайке на задней стороне литой детали. |
| Схематическое изображение возможных установочных положений находится на задней стороне литой детали. |
