6.1.3 Топливный бак и топливопроводы (вкл. топливный бак системы обогрева и трубопроводы)
Официальный метод согласно EU PTI:
Визуальная проверка во время нахождения транспортного средства над ямой для проверки или на подъемнике, в случае использования GNS, сжатого природного газа или систем LNG — проверка с помощью детектора утечек.
Выявление дефекта согласно EU PTI:
Визуальная проверка, в то время как транспортное средство стоит над ямой для испытаний, либо на подъемнике, в случае систем CNG (сжатый природный газ) с помощью детектора утечек.
а)
Топливный бак или трубопроводы не закреплены, в связи с этим особая опасность возгорания.
b)
Вытекание топлива, отсутствие пробки топливного бака или нарушение ее герметичности: Опасность возгорания, чрезмерное вытекание опасных веществ.
в)
Трубопроводы перетерлись: Трубопроводы повреждены.
г)
Запорный клапан для топлива (если предусмотрено) работает со сбоями.
д)
Опасность возгорания по причине:– вытекание топлива /– недостаточное экранирование топливного бака или системы выпуска отработавших газов /– состояние моторного отсека.
е)
Система сжатого природного газа или водорода не соответствует предписаниям. Деталь системы неисправна.
Метод согласно производителю транспортных средств:
Примерный обзор размеров баков легковых автомобилей BMW, BMWi, MINI и ROLLS-ROYCE

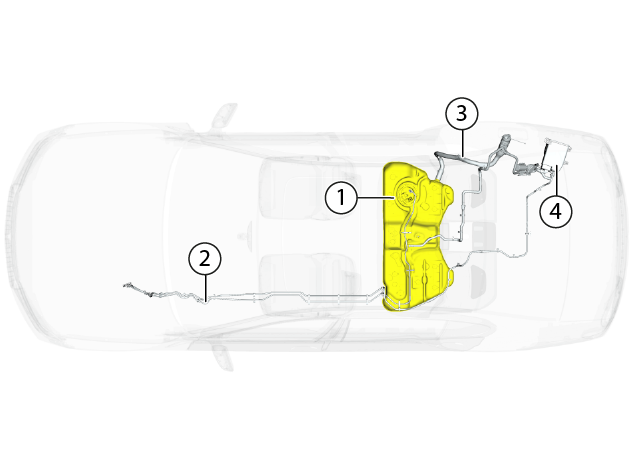

1-й, 2-й, 3-й, 4-й, Z4 серии
1) Топливный бак
2) Топливопровод
3) Заливная горловина
4) Фильтр с активированным углем

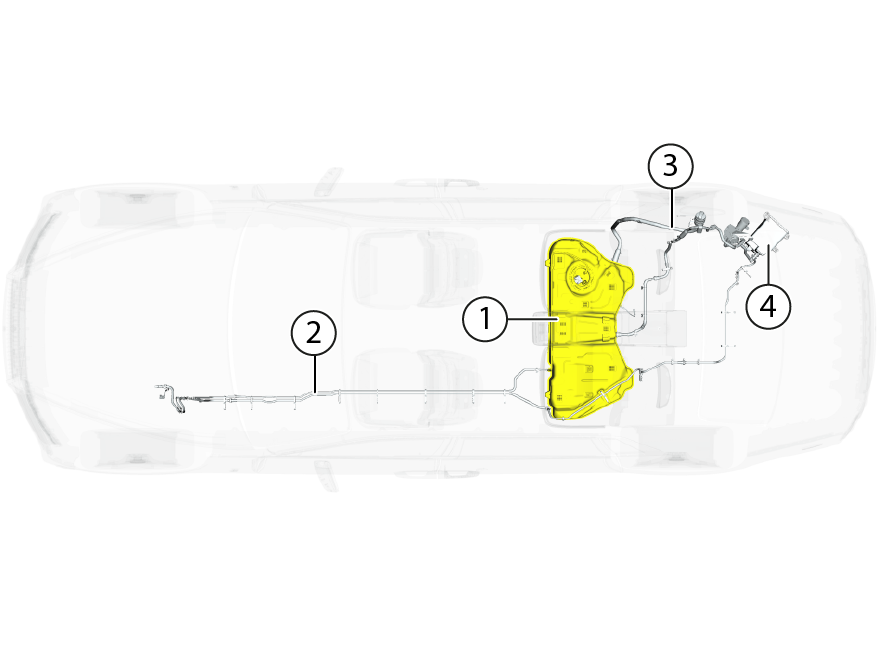

5-я серия, 6-я серия, 7-я серия, 8-я серия
1) Топливный бак
2) Топливопровод
3) Заливная горловина
4) Фильтр с активированным углем

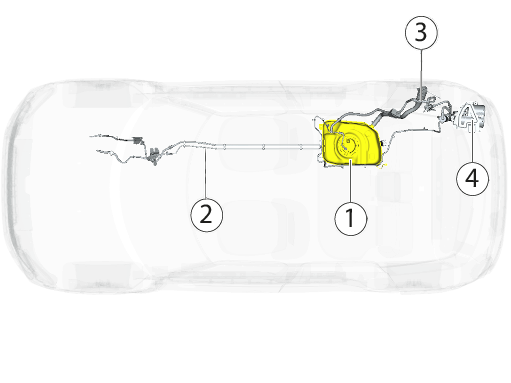

X1, X2
1) Топливный бак
2) Топливопровод
3) Заливная горловина
4) Фильтр с активированным углем

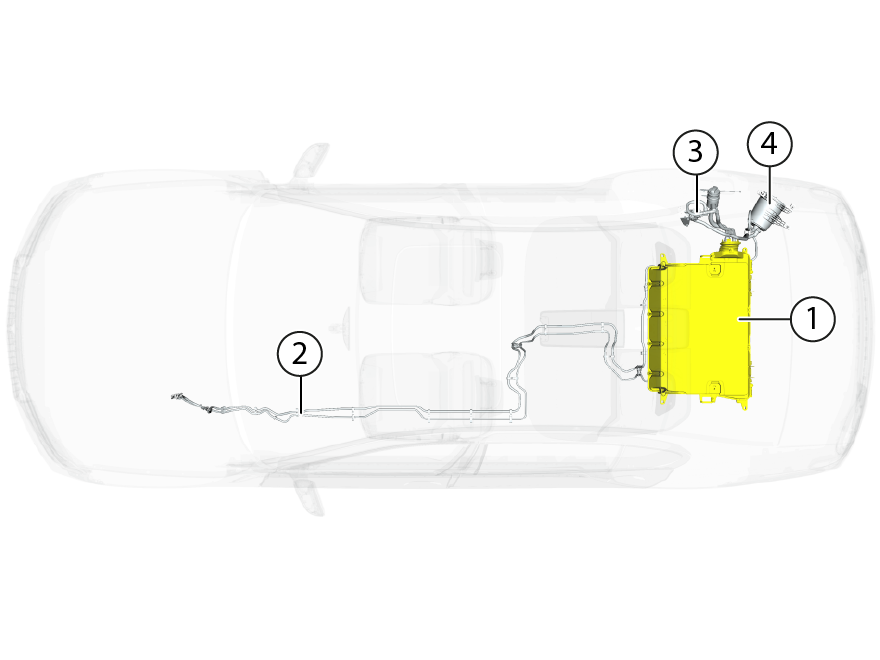

X3, X4
1) Топливный бак
2) Топливопровод
3) Фильтр с активированным углем
4) Заливная горловина

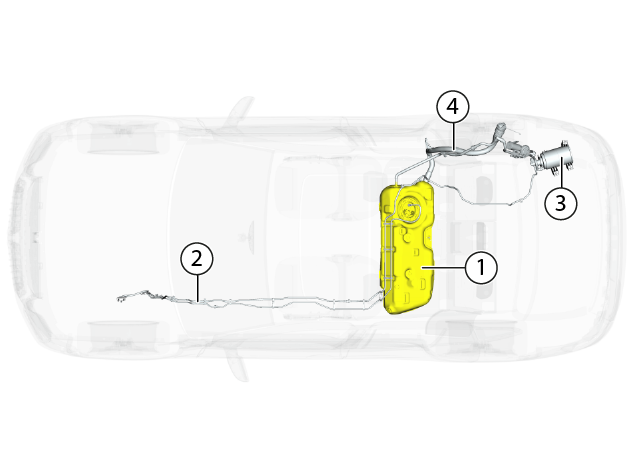

X5, X6, X7
1) Топливный бак
2) Топливопровод
3) Фильтр с активированным углем
4) Заливная горловина

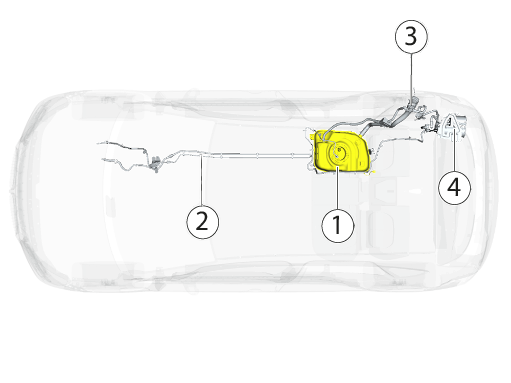

Гибридные автомобили серий 2, X1 и X2 с подзарядкой от электросети
1) Топливный бак
2) Топливопровод
3) Заливная горловина
4) Фильтр с активированным углем

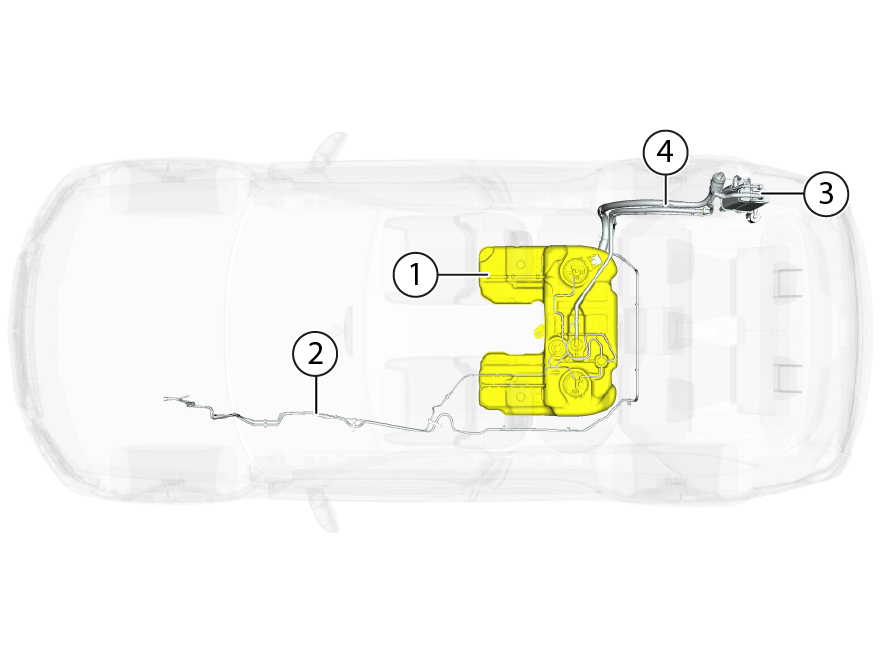

3-я серия, 5-я серия, 7-я серия X3 гибридного автомобиля с подзарядкой от электросети,
X5 гибридного автомобиля с подзарядкой от электросети
1) Топливный бак
2) Топливопровод
3) Заливная горловина
4) Фильтр с активированным углем

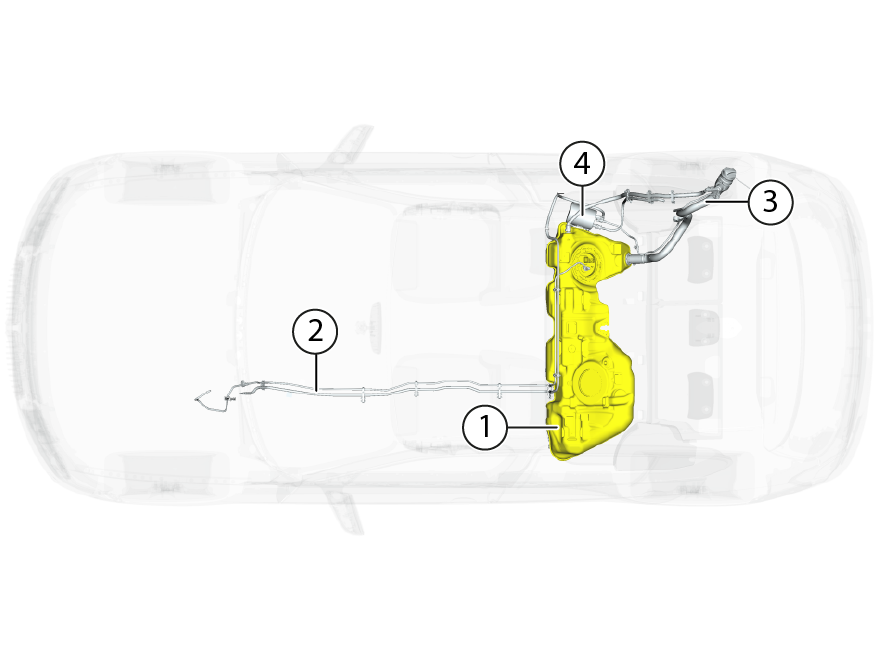

i3 с увеличителем запаса хода
1) Топливный бак
2) Топливопровод
3) Фильтр с активированным углем
4) Заливная горловина

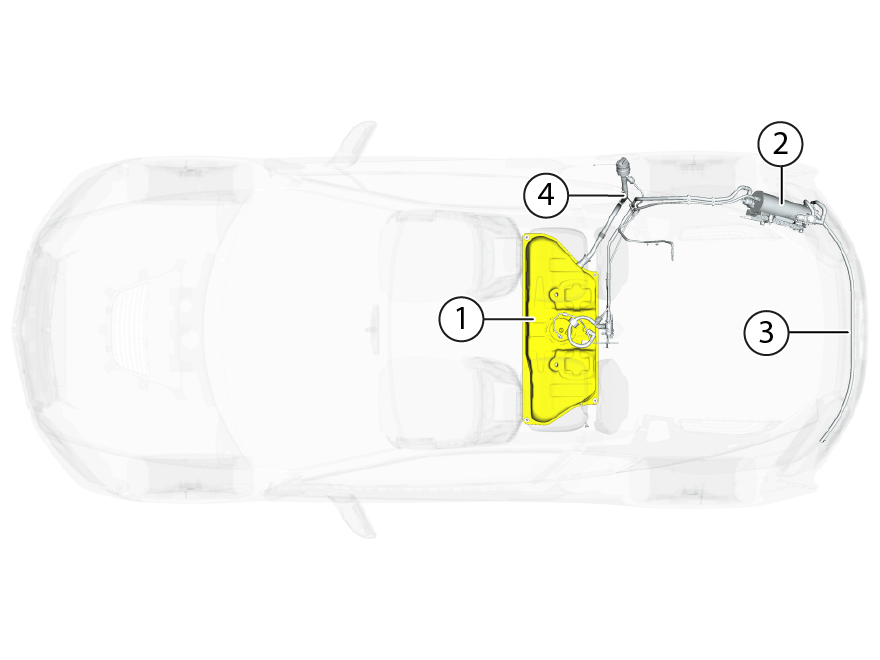

i8
1) Топливный бак
2) Фильтр с активированным углем
3) Трубопровод вентиляции топливного бака
4) Заливная горловина
Легковой автомобиль MINI
1) Топливный бак
2) Топливопровод
3) Заливная горловина
4) Фильтр с активированным углем
Гибридный легковой автомобиль с подзарядкой от электросети MINI
1) Топливный бак
2) Топливопровод
3) Заливная горловина
4) Фильтр с активированным углем
Легковые автомобили ROLLS-ROYCE
1) Топливный бак
2) Топливопровод
3) Заливная горловина
4) Фильтр с активированным углем
