61 35 ...Защита от электростатического разряда

Необходимые приспособления:

Указание:

Электронные узлы (ЭБУ, датчики и др.), особо восприимчивые к воздействию электростатического разряда, отмечены значком ESD.

E-Электро

S ‐> Статический

D ‐> Разряд

Внимание!

Сервисная информация 2 06 04 128 содержит инструкции по этой теме. Они подлежат неукоснительному соблюдению.

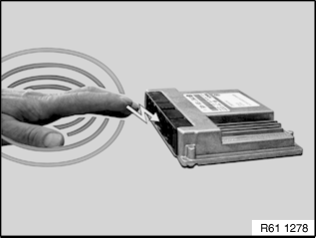

Статический заряд на теле человека может вызвать электростатического разряда при прикосновении к электрическому компоненту.Указание:

Человек ощущает электростатический разряд только, когда его сила составляет 3000 В и выше.

Порог безопасности для электрических компонентов составляет примерно 100 В.

Пример:

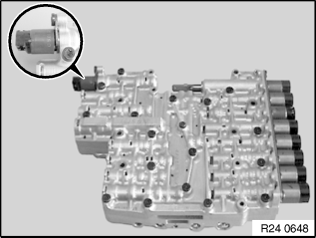

ЭБУ Mechatronic.

Внимание!

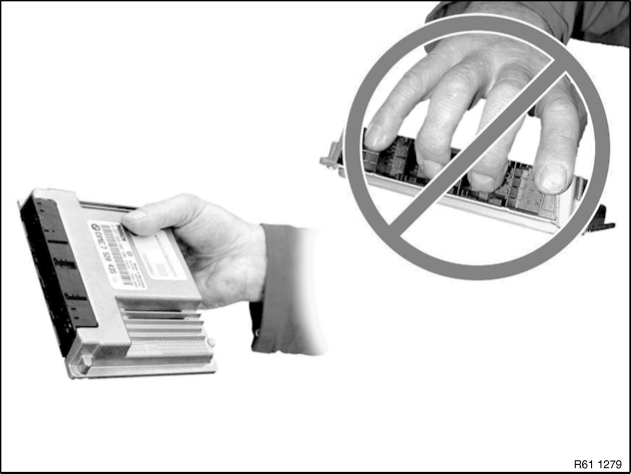

Не касайтесь штырей и контактных планок!

Берите электрические компоненты и детали только за корпус.

Внимание!

Во избежание повреждения электрических компонентов электростатическим разрядом неукоснительно соблюдайте следующие правила:

при замене электрических компонентов вынимайте запасные части из упаковки только непосредственно перед их установкой
пересылать снятые узлы и детали разрешается только в оригинальной упаковке (деталь упаковывается сразу после ее снятия)
соблюдайте правила пользования соответствующим специальным приспособлением 12 7 060

Средства защиты:

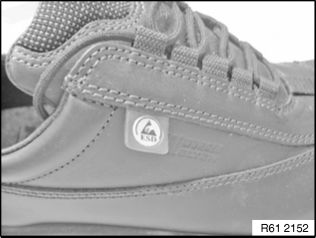

Электропроводимая одежда (высокое содержание хлопка, антистатическая обувь).

На такой экипировке обычно имеется соответствующий логотип.
