41 11 414Снятие и установка / замена задней поперечины
Высоковольтная система - опасно для жизни! Перед началом работ необходимо принять во внимание следующее:
|
Соблюдать указания в Общих замечаниях по кузову. Учитывать порядок действий (категория ремонта 1)! |
| Снятие |

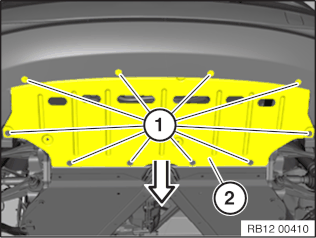

Отвернуть винты (1). Отсоединить и снять заднюю облицовку днища кузова (2). |

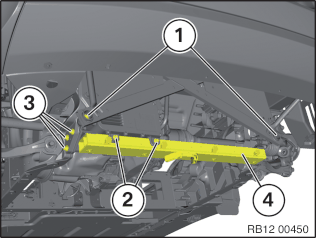

Отвернуть винты (1). Момент затяжки 41 11 4AZ. При необходимости ослабить винты (2) зарядной электроники. Момент затяжки 61 25 1AZ. Вывинтить винты (3) слева и справа и снять поперечину (4). Момент затяжки 41 11 2AZ. |
Установка Работы по установке производятся в обратной последовательности. Затянуть винты с предписанным моментом затяжки. |

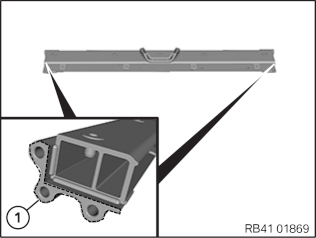

При замене: На участках (1) снять защитную пленку. Поверхности должны быть отполированы, при необходимости отшлифовать. |
