41 61 014Регулировка капота

Регулировка капота по бокам и в продольном направлении:

Ослабить винты (1) левой и правой петли и отрегулировать положение капота.

Момент затяжки  41 61 1AZ.

Регулировка капота по высоте:

Снять защитную накладку на переднем крыле.

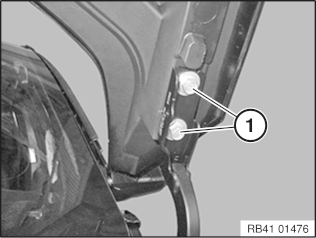

Вывернуть винты (1).

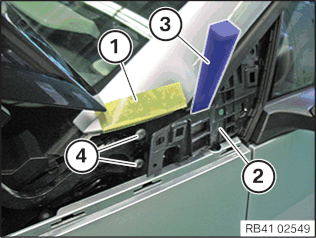

Обклеить защитную накладку по краю с помощью липкой ленты (1).

Планку (2) немного потянуть наружу и зафиксировать с помощью клина.

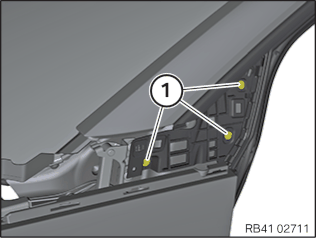

Ослабить винты (4) и отрегулировать капот.

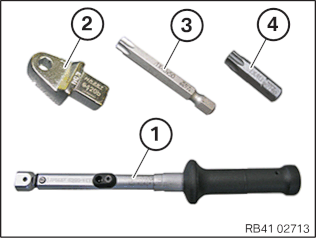

Момент затяжки  41 61 2AZ.

Регулировка по высоте защелки замка:

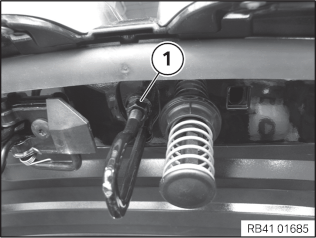

Отрегулировать высоту, вращая гайку (1).

Относительно крыла капот регулируется с помощью упорного буфера.

Правильная регулировка капота спереди обеспечивается взаимодействием тяги защелок замка и давления буферов.

Неверная регулировка приводит к тому, что капот дребезжит и тяжело отпирается.
