61 25 010Снятие и установка высоковольтного аккумуляторного блока
|
Необходимые приспособления: |
Высоковольтная система - опасно для жизни! Перед началом работ необходимо принять во внимание следующее:
|
|

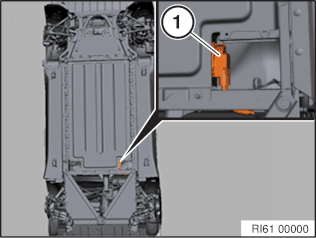

| Разъединить высоковольтное штекерное соединение (1). отпереть и разъединить высоковольтное штекерное соединение. |

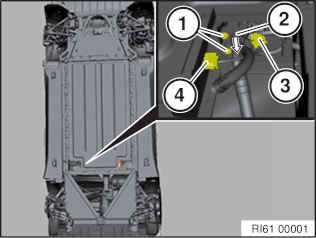

Вывернуть винты (1) на трубопроводе хладагента (2) и снять в направлении, указанном стрелкой. Момент затяжки 61 27 7AZ. Закрыть трубопровод хладагента (2) заглушкой для защиты от загрязнения. Если установлен электрический расширительный клапан, необходимо отсоединить разъём (3). Отсоединить сигнальный разъем (4). Все детали и трубопроводы в контуре хладагента, а также возвратные детали сразу после снятия запечатать специальным приспособлением 32 1 270 , чтобы туда не попала влага и посторонние предметы. |
Внимание!

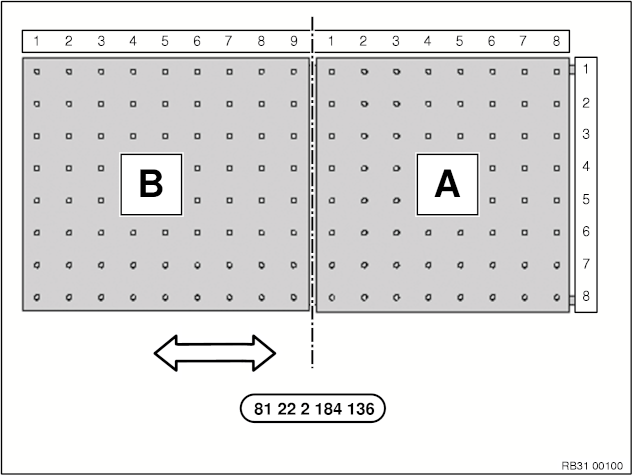

Определение координат всегда начинается с верхней стороны.
Каталог фирм-поставщиков мобильных подъемных столов MHT 1200:
См. портал поддержки послепродажного обслуживания ASAP - Сервис/Техника - Оборудование ремонтной мастерской - Старт BMW - Каталог оборудования СТОА или на сайте: www.bmwgroup.com
Номер для заказа 81 22 2 184 136
В серийную комплектацию мобильного подъемного стола MHT 1200 входит только 3 крепления 80.
Дополнительное крепление 80
Номер для заказа: 81 22 2 357 071

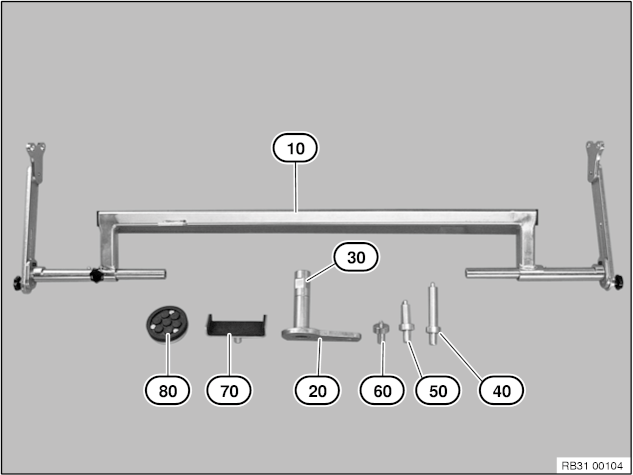

Для комплектования подъемного стола необходимы следующие инструменты:
| Номер инструмента: | Количество: |
| 20 | 7 |
| 80 | 5 |

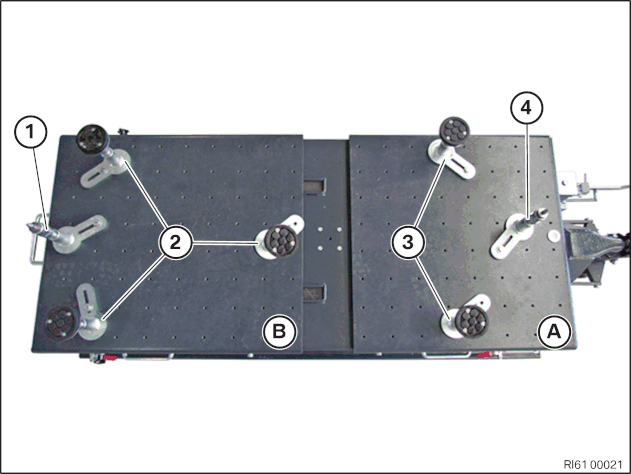

Конструкция подъемного стола.
Положение 1: Крепежный элемент (20) с креплением 2 356 946 на плите стола B для высоковольтного аккумуляторного блока с координатами 2/4.
положение 2: Установить крепежные элементы (20) с креплением (80) на плите стола B для высоковольтного аккумуляторного блока в координатах 2/2, 2/7 и 9/4.
положение 3: Установить крепежные элементы (20) с креплением (80) на плите стола B для высоковольтного аккумуляторного блока в координатах 5/2 и 5/7.
положение 4: Установить крепежные элементы (20) с креплением 2 356 946 на плите стола A для высоковольтного аккумуляторного блока с координатами 6/5.

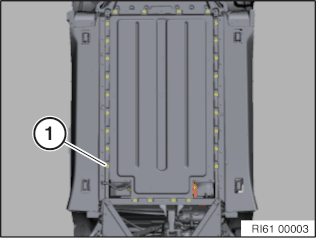

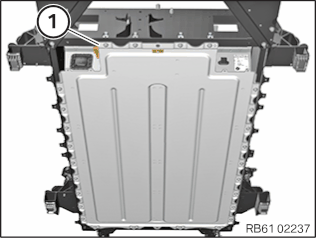

Вывернуть винты (1) на высоковольтном аккумуляторном блоке. Момент затяжки 61 27 1AZ. Медленно опустить подъемный стол. Для большей наглядности показан подъемный стол без высоковольтного аккумуляторного блока. |

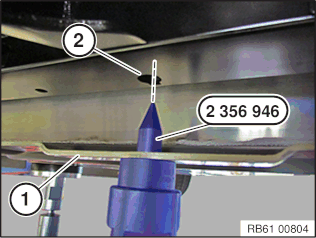

Для установки необходимо привлечь помощника! Крепление 2 356 946 служит для выравнивания по центру высоковольтного аккумуляторного блока (1) при установке в Модуль Drive (2). |
При неисправности винтового соединения для выравнивания потенциалов придерживаться следующей последовательности:
Соблюдать указания по выравниванию потенциалов! |

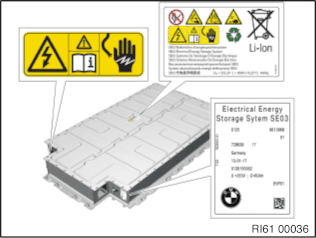

Перед установкой высоковольтного аккумуляторного блока с помощью тестера EoS (2 353 250 ) необходимо проверить высоковольтный аккумуляторный блок! Перед установкой высоковольтного аккумуляторного блока следует проверить, закреплены ли предупредительные наклейки и наклейки с рекомендациями. Отсутствующие наклейки следует закрепить, а поврежденные заменить! |

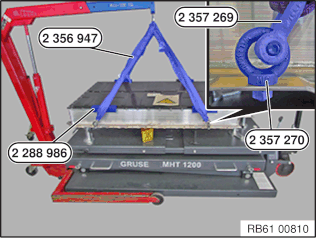

Для снятия высоковольтного аккумуляторного блока с мобильного подъемного стола MHT1200 используется подъемный кран. Для этого подъемный кран 2 220 718 оснащается следующим образом и как показано закрепляется на высоковольтном аккумуляторном блоке: Подъемное приспособление 2 356 947 Защитная окантовка 2 357 271 Рым-болт 2 357 270 Серьга 2 357 269 В качестве альтернативы также можно использовать специальное приспособление 2 360 081 . Соблюдать указания по подъему высоковольтного аккумуляторного блока! |
