41 34 070Замена облицовки задней части
Высоковольтная система - опасно для жизни! Перед началом работ необходимо принять во внимание следующее:
|
Соблюдать указания в Общих замечаниях по кузову. Наладочные работы см. в текстах описания работ на диске KSD (номер единицы рабочего времени 41 34 070). |
Соблюдать порядок работ (категории ремонта 2)! |
Требуются следующие детали кузова (см. электронный каталог запчастей ETK):
Требуются следующие расходные материалы:
|
| Снятие облицовки задней части |
|
Внимание!

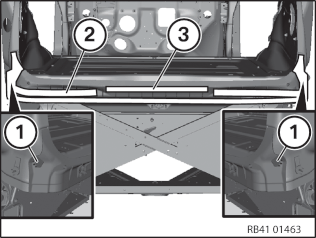

Обратить внимание на порядок операций при снятии деталей из термопласта. Не использовать инфракрасный излучатель! Пластмассовые выступы (1) отсоединить с помощью пневматической ножовки. Указание:Для выполнения данного этапа работ требуется помощник. В районе (2) облицовку задней части с внешней стороны подогреть техническим феном. В районе (3) с внутренней стороны также подогреть и снять облицовку задней части. |

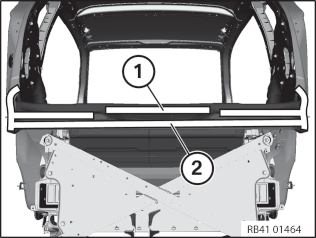

Подогнать новую деталь. На участках (1) и (2) подготовить склеиваемые поверхности . Не прикасаться к склеиваемым поверхностям. На участках (1) и (2) примерно через каждые 20 см наклеить распорки. |

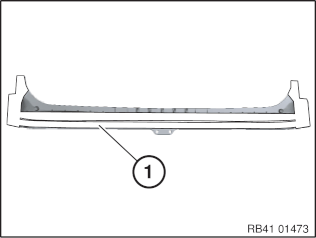

| Подготовка новой детали |

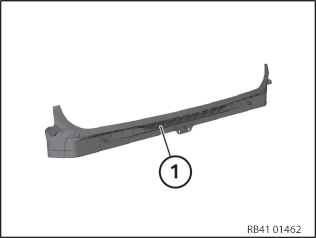

| Подготовить склеиваемую поверхность на участке (1). |
Установка облицовки задней части Нанести клей K2 на склеиваемые поверхности на автомобиле. Установить новую деталь и зафиксировать с помощью цангового зажима. Размазать выступающий клей. |
