41 14 550Замена элемента усиления задней стойки слева сзади (задняя стойка снаружи снята)

Соблюдать указания в Общих замечаниях по кузову.

Перечень работ по разборке и сборке можно найти в развернутых текстах на CD KSD (номер нормы времени 41 14 550).

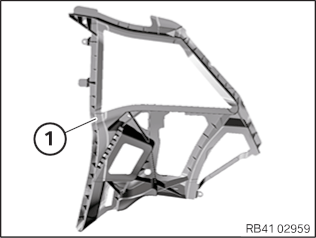

Требуются следующие новые кузовные запчасти (см. электронный каталог запчастей):

Требуются следующие расходные материалы:

Размеры разрезов, см. подготовку новой детали.

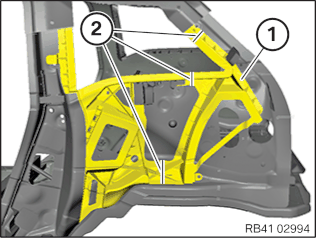

Отделите элемент усиления (1) по отмеченным линиям (2).

Приклеиваемый фланец усиления (1) подогреть на боковой раме изнутри техническим феном.

Клеевое соединение подвергнуть нагрузке, удаляя оболочку.

С помощью шабера срежьте клей на всех склеиваемых поверхностях на толщину прим. 0,5 мм.

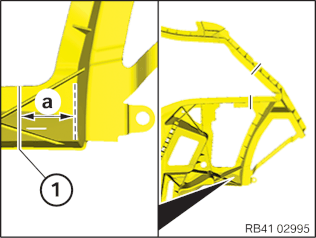

Отметьте линию отреза (1), как изображено, на расстоянии (a).

a = 50 мм.

Обрежьте новую деталь по отмеченной линии отреза (1).

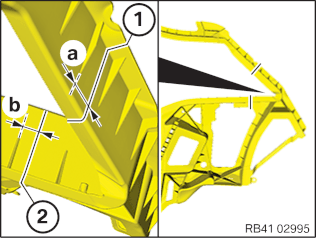

Отметьте линию отреза (1), как изображено, на расстоянии (a).

a = 25 мм.

Отметьте линию отреза (2), как изображено, на расстоянии (b).

b = 20 мм.

Обрежьте новую деталь по отмеченным линиям отреза (1 и 2).

Подготовьте склеиваемые поверхности на неполноразмерной детали (термопласт).

Прим. через каждые 20 см наклейте на склеиваемые поверхности распорки.

Нанесите клей на склеиваемые поверхности.

Новую деталь (1) позиционируйте и зафиксируйте с помощью зажимных клещей.

Остальные монтажные работы выполнять только после отвердевания клея.
