41 12 610Замена стойки D внизу снаружи слева
Высоковольтная система - опасно для жизни! Перед началом работ необходимо принять во внимание следующее:
|
Соблюдать указания в Общих замечаниях по кузову. Перечень работ по разборке и сборке можно найти в развернутых текстах на CD KSD (номер нормы времени 41 12 610). |
Соблюдать порядок работ (категории ремонта 2)! |

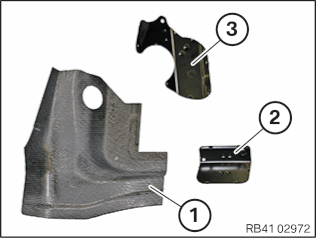

Требуются следующие новые кузовные запчасти (см. электронный каталог запчастей):
Требуются следующие расходные материалы:
|
| Снятие: |

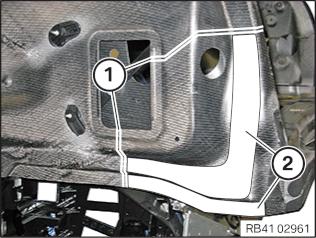

Соблюдать порядок операций при обработке углепластиковых деталей. Отсоединять только внешнюю деталь! Разрезы (1) на автомобиле помечены на заводе двумя линиями на расстоянии в 5 мм. Линии указывают положение шва после выполнения ремонта. Зашлифовать приклеиваемый фланец (2). |
| Подготовка: |

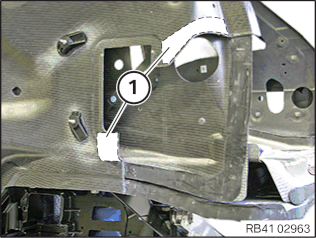

| Подготовить склеиваемые поверхности (1) с внутренней стороны кузова. |

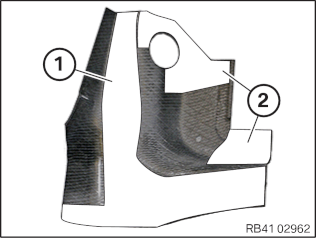

| Подготовить склеиваемые поверхности (1; 2) с внутренней стороны новой детали. |
| Установка: |

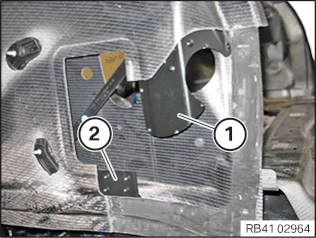

Подготовить промежуточные вставки (1; 2). Промежуточные вставки (1) и (2) позиционировать и зафиксировать магнитами. |

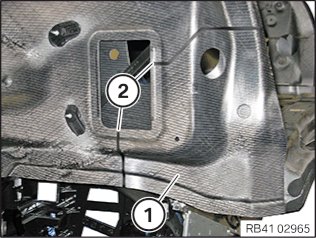

Позиционировать новую деталь (1) и зафиксировать магнитами и зажимными клещами. Обратить внимание на равномерную величину зазора. Размазать клей по швам (2). Лишь после отвердевания клея можно закреплять нижний держатель стойки D. Позиционировать нижний держатель стойки D с помощью крепежной планки заднего крыла, затем приклеить. |
