51 43 201Снятие и установка / замена облицовки левой или правой передней стойки

Предостережение!

Соблюдать правила техники безопасности при работах на автомобилях, оборудованных системой НПБ.

Внимание!

Не использовать демонтажное приспособление с острыми краями для облицовки (опасность повреждения головной подушки безопасности).

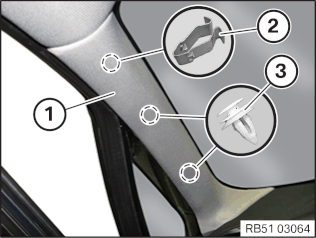

Снятие:

Освободить облицовку (1) движением внутрь из первой ступени фиксации скоб (2).

Потянуть облицовку (1) вверх и вынуть из зажимов (3).

Отсоединить облицовку (1) от панели приборов и снять.

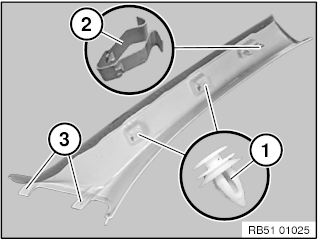

Установка:

Указание:

Заменять зажимы (2) следует всегда.

Вытянуть оставшиеся в кузове зажимы (1) и вставить в облицовку.

Заменить поврежденные зажимы (1).

Обратить внимание на правильное положение направляющих (3) в соответствующих креплениях.

Вставить облицовку (1) панели приборов.

Установить облицовку (1) в скобы (2) и зафиксировать зажимами (3).

Указание:

Обратить внимание на положение защитной окантовки на облицовке (1).
