41 21 ...Замена рамы боковины снаружи в сборе
Высоковольтная система - опасно для жизни! Перед началом работ необходимо принять во внимание следующее:
|
Соблюдать указания в Общих замечаниях по кузову. Установить автомобиль на стенд для правки. |
Соблюдать порядок работ (категории ремонта 3)! |
Требуются следующие детали кузова (см. электронный каталог запчастей ETK):
Требуются следующие расходные материалы:
|
| Необходимые подготовительные операции: |
| Снятие |
| Вывернуть винты (1). |

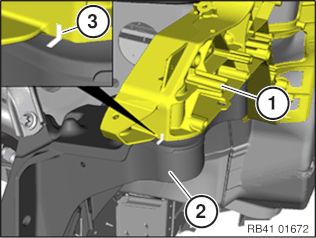

| Пометить положение полки брызговика (1) относительно колесной ниши (3). |

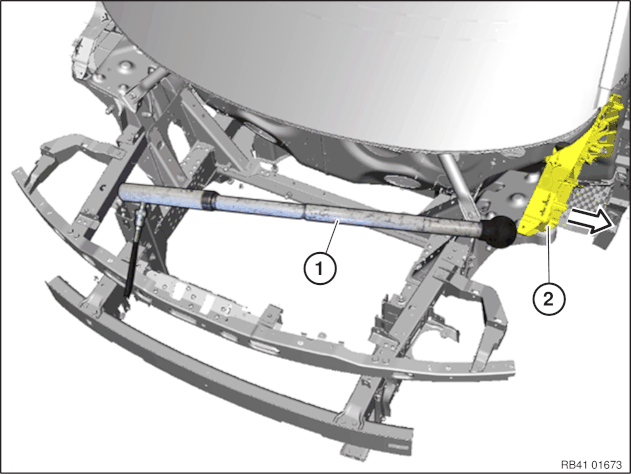

Разместить гидравлический пресс (1) так, чтобы полку брызговика (2) можно было сместить нажатием наружу. Внимание!
Опасность повреждения щита передка!
При отсоединении клеевого соединения (соединительный фланец) к полке брызговика следует приложить равномерное небольшое усилие при одновременной подаче тепла. При резком применении силы в щитке передка могут выйти карбоновые волокна. В этом случае кузов придется заменить!

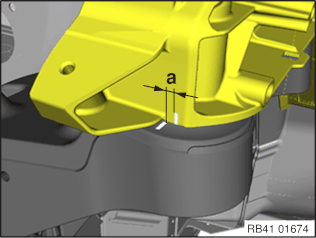

Выжать полку брызговика наружу на размер a. Размер a = примерно 2 мм. |
Опасность повреждения! Соединительный фланец отходит в области передней стойки последним. В этой области следует особенно следить за тем, чтобы не возникли повреждения! |

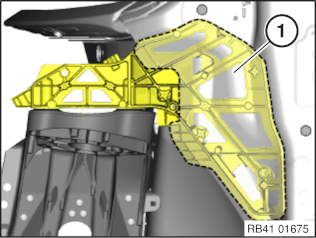

Медленно нагревать соединительный фланец (1) горелкой для газовой сварки в передней области в течение около 15 -20 мин до отсоединения полки брызговика. Пламя горелки для газовой сварки направлять только на поверхность полки брызговика. Температура карбоновых деталей, которые не меняются, не должна превышать 120 °C. Для измерения температуры использовать инфракрасный термометр. Откачивать пары и газы! Использовать средства личной защиты! После отсоединения полки брызговика в передней части соединительного фланца несколько увеличить давление гидравлического пресса. При этом одновременно нагреть соединительный фланец и отсоединить полку брызговика. Снять полностью отсоединенную полку брызговика. |
|
Внимание!
Обратить внимание на порядок операций при снятии карбоновых деталей. Под боковым каркасом в передней стойке находится элемент усиления из углепластика. Этот элемент усиления не должен быть поврежден. Отсоединять только внешнюю деталь! Зашлифовать приклеиваемый фланец в местах (1). |
|
Внимание!
Обратить внимание на порядок операций при снятии карбоновых деталей. Отсоединять только внешнюю деталь! Зашлифовать приклеиваемый фланец в местах (1). Снимите боковой каркас снаружи. |

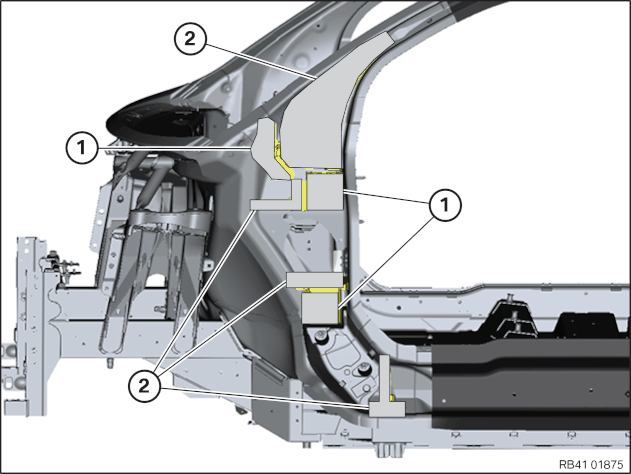

В участках (1) нагреть и снять элементы усиления из металла. На участках (2) нагреть и снять термопластичные детали. |
Приклеиваемый фланец элемента усиления (1) нагрейте на боковом швеллере изнутри техническим феном. Клеевое соединение подвергнуть нагрузке, зачищая. |

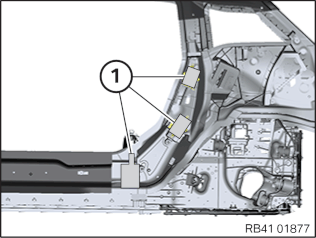

| В задней стойке на участках (1) нагрейте элементы усиления из металла и пластмассы и снимите. |

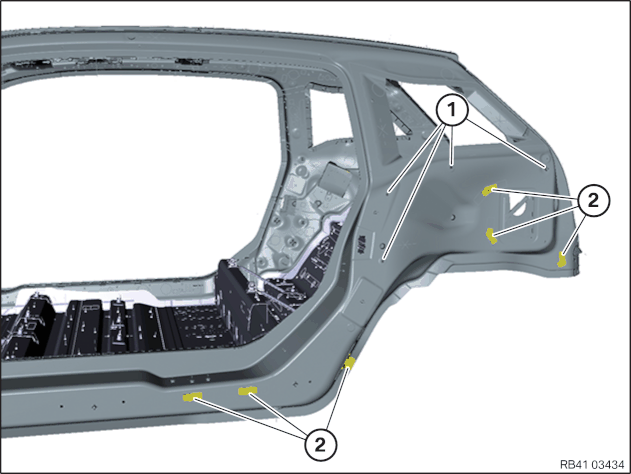

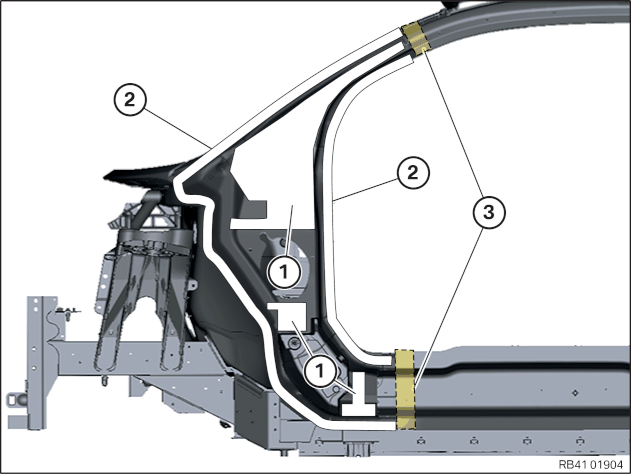

На участках (1) и (2)подготовить склеиваемые поверхности . На участках (2) прим. через каждые 20 см наклеить распорку. На участках (3) подготовить шов. |

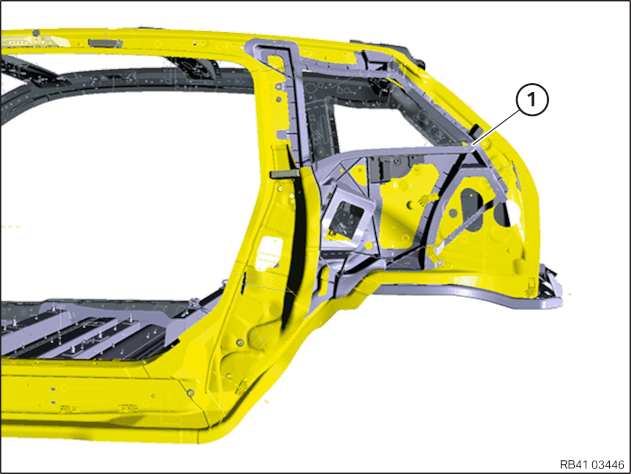

На участке задней стойки и стойки D (1) подготовить места наклеивания. В местах наклеивания примерно через каждые 20 см наклеить распорки. |

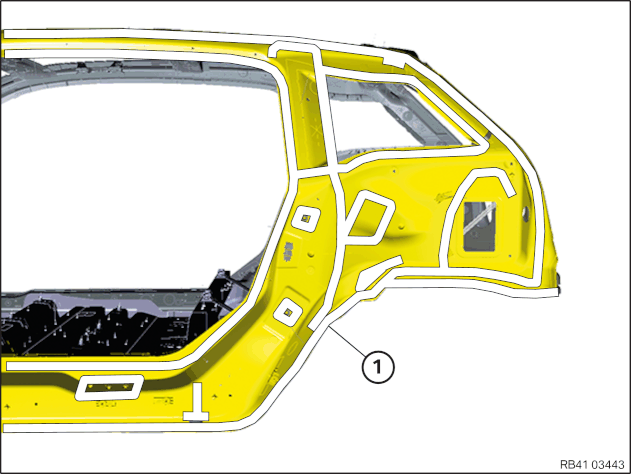

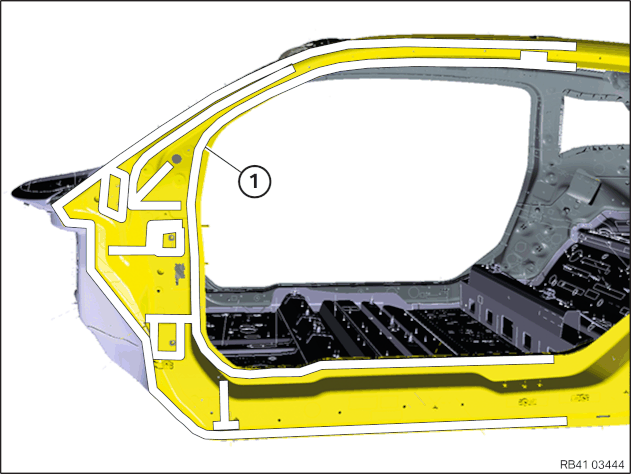

Подготовка бокового каркаса (внутренняя сторона) Подготовьте склеиваемые поверхности с внутренней стороны бокового каркаса (1). |

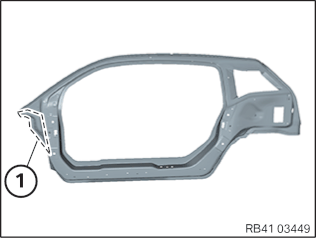

Подготовка передней стойки (наружная сторона) Подготовить склеиваемую поверхность на участке (1). |
Подготовка полки брызговика Подготовить склеиваемую поверхность (1) на полке брызговика (2) . |
| Установка передней стойки |

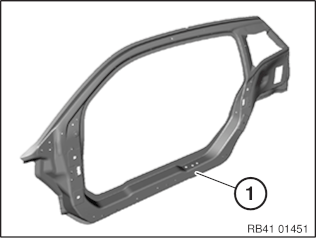

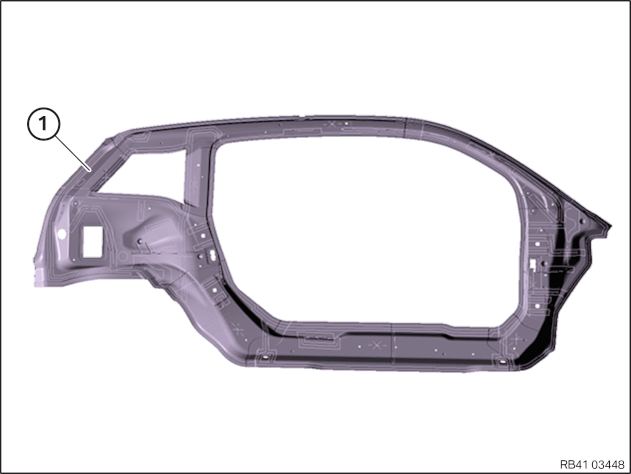

Установка бокового каркаса: Подогнать новую деталь (1). Нанесите клей K2 на все склеиваемые поверхности на автомобиле. Новую деталь (1) позиционируйте и зафиксируйте с помощью зажимных клещей. |
Установить новую деталь и зафиксировать с помощью цангового зажима. Чтобы соблюсти необходимый зазор для клея, позиционируйте зажимные клещи только на распорках. Вытекший клей и липкую ленту удалить по шву. |
| Установка полки брызговика |

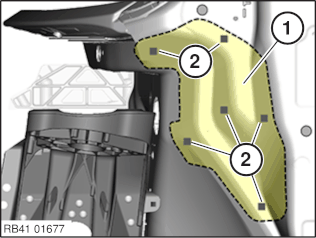

Почистить приклеиваемый фланец на участке (1). На склеиваемую поверхность наклейте 6 распорок (2) (размер 5 x 5 мм). |
| Нанести клей K2 на склеиваемую поверхность (1) на полке брызговика (2). |

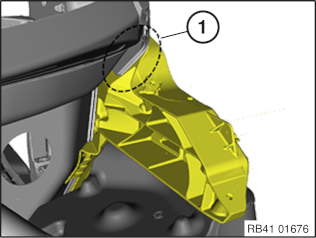

Расположить полку брызговика (1). На участке (1) установить и хорошо прижать. |

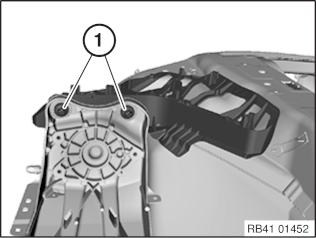

Привинтить полку брызговика к чашам амортизационной стойки. Затянуть винты (1) от руки. Полностью затянуть винты (1) после отвердевания клея. Момент затяжки 41 11 3AZ. |
Необходимые дополнительные работы: Удалить выступающий клей. Чистящие средства, содержащие растворители, не использовать. После отвердевания клея убрать цанговый зажим. |

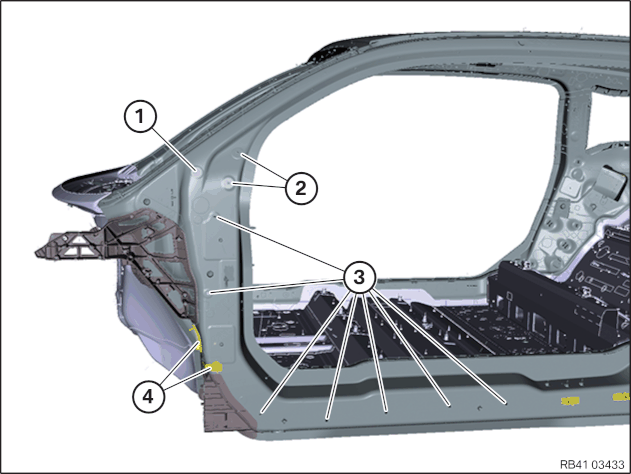

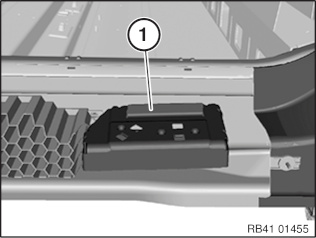

Установить отсутствующие заклепки-гайки (1) - (3). Расположить отсутствующие держатели (4) вместе с соответствующим навесным оборудованием. Подготовить склеиваемые поверхности на держателе (4) и в автомобиле. Приклеить держатели (4) с помощью клея K2. |

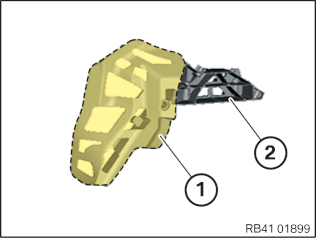

Установите отсутствующие заклепки-гайки (1). Расположить отсутствующие держатели (2) вместе с соответствующим навесным оборудованием. Подготовить склеиваемые поверхности на держателе (2) и в автомобиле. Приклеить держатели (2) с помощью клея K2. |
