41 11 411
Снятие и установка/замена левой или правой горизонтальной распорки
ОПАСНО
Высоковольтная система.
Высоковольтная система работает под опасным электрическим напряжением, в ней проходят токи высокой частоты. Опасность для жизни из-за удара током!
Работы на высоковольтной системе разрешается выполнять только квалифицированному персоналу, прошедшему специальное обучение.
Дальнейшую информацию см.:
Дальнейшую информацию см.:
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Соблюдайте общие указания по кузову.
Дальнейшую информацию см.: 41 00 ... Общие сведения по кузову
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Соблюдать порядок действий для категории ремонта 1.
Дальнейшую информацию см.: 41 00 ... Технология ремонта, категория ремонта 1
подготовка
Oсновные виды работ

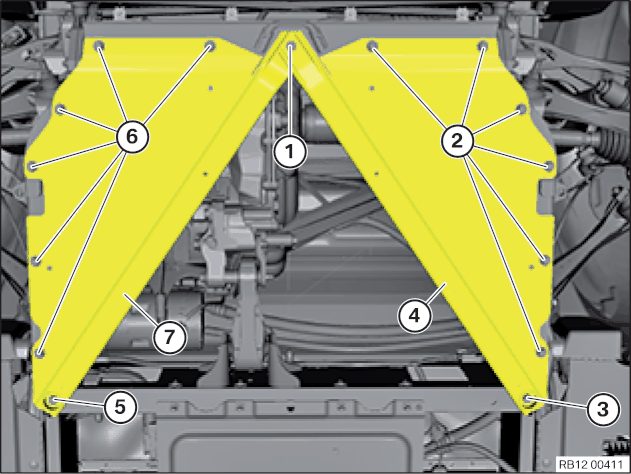

2 – Снятие горизонтальной распорки
Для демонтажа левой горизонтальной распорки (7): Вывернуть винты (1) и (5).
Вывернуть винты (6).
Снять левую горизонтальную распорку (7).
Для демонтажа правой горизонтальной распорки (4): Вывернуть винты (1) и (3).
Вывернуть винты (2).
Извлечь и снять горизонтальную распорку справа (4).
3 – Установка горизонтальной распорки
Позиционировать левую горизонтальную распорку (7).
Затянуть винты (6) от руки.
Затянуть винты (1) и (5).
Горизонтальная распорка к модулю Drive
M10
56Nm
Затянуть винты (6).
Горизонтальная распорка к модулю Drive
M8
28Nm
Позиционировать правую горизонтальную распорку (4).
Затянуть винты (2) от руки.
Затянуть винты (1) и (3).
Горизонтальная распорка к модулю Drive
M10
56Nm
Затянуть винты (2).
Горизонтальная распорка к модулю Drive
M8
28Nm
