41 23 502Замена середины дуги крыши (наружная облицовка крыши снята) (алюминий — с 11/15)
| Соблюдать указания в Общих замечаниях по кузову. |
Соблюдать порядок работ (категории ремонта 2)! |

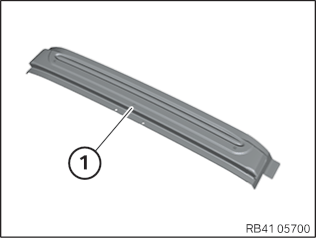

Требуются следующие детали кузова (см. электронный каталог запчастей ETK):
Требуются следующие расходные материалы:
|
| Снятие: |

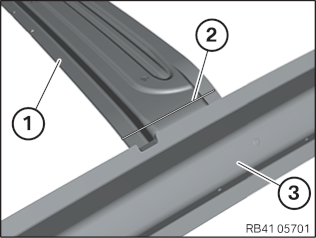

Зафиксировать дугу крыши (1) от падения. Отпилить дугу крыши (1) с обеих сторон автомобиля вдоль линии (2). Снять дугу крыши (1). Опасность повреждения! Не допускать повреждения каркаса крыши (3) при пилении. |

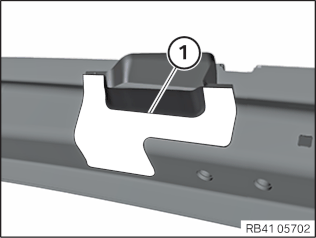

Соблюдать порядок действий при обработке карбоновых деталей. Отсоединять только внешнюю деталь! Зашлифовать приклеиваемый фланец в местах (1). Повторить этап работы с правой стороны. |

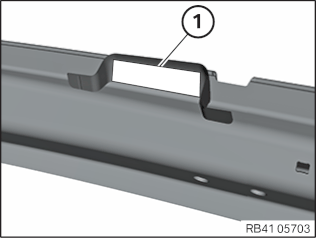

Откачивать пары и газы! Использовать средства личной защиты! Не допускать повреждения соседних деталей! Проверить температуру прилегающих деталей с помощью термометра. Температура в 120°C не должна держаться дольше 5 минут! Не допускать перегрева! Отделение должно всегда выполняться между деталью и клеем. При необходимости, дать обрабатываемой области полностью охладиться до комнатной температуры, после чего продолжить работу. При слишком сильном нагреве может произойти расслоение не поврежденной карбоновой детали. Не использовать металлических инструментов! Повторить этап работы с правой стороны. |
| Подготовка: |

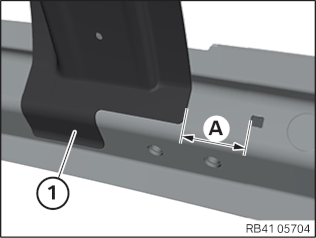

Подгоните дугу крыши (1) согласно размеру a. Размер (a) = 49 мм. Отметить установочное положение дуги крыши (1) липкой лентой. Подготовьте склеиваемые поверхности на автомобиле (старая деталь из CFK) и новой детали (новая деталь из CFK/алюминия). |

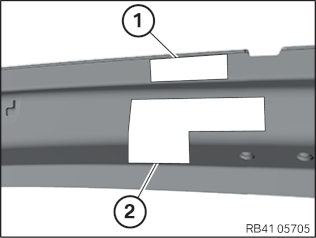

Не прикасаться к склеиваемым поверхностям. Наклейте в области (1) две распорки. Наклейте в области (2) пять распорок. |
| Установка: |

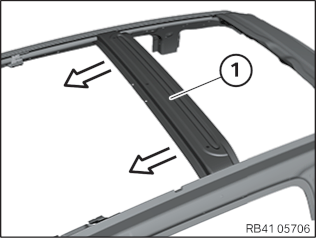

Нанести клей K2 на склеиваемые поверхности. Вставьте дугу крыши (1) сзади до маркировки. Зафиксировать дугу крыши (1) с помощью цангового зажима. Удалить излишки клея. Чистящие средства, содержащие растворители, не использовать. |
