41 11 511
Ремонт втулки модуля переднего моста
1 – Ремонт втулки на панели жесткости

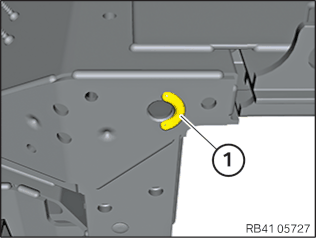

Зашлифовать остатки сварного шва (1).
проверять

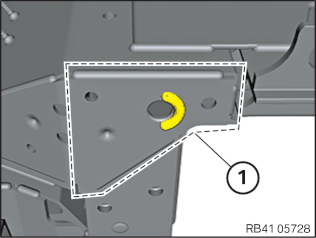

Проверить площадь (1) вокруг сварного шва на наличие трещин.
результат
В сварных швах или детали из листового металла присутствуют трещины.
мероприятие
Заменить модуль переднего моста.

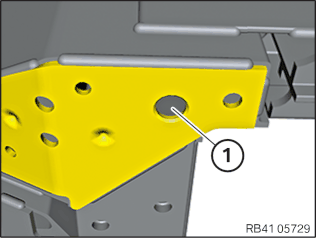

Высверлить отверстие (1) до диаметра 13 мм.
Насадить заклепку-гайку M10.
Детали: Заклепка-гайка 61257622385

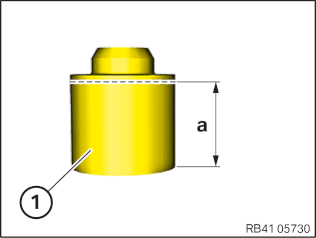

Укоротить втулку (1) до размера a.
Размер a = 14,7 мм.

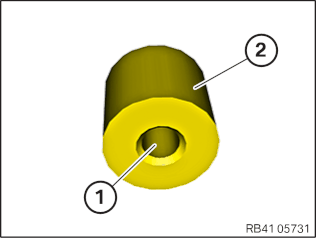

Высверлить отверстие (1)во втулке (2) до диаметра 10,5 мм.

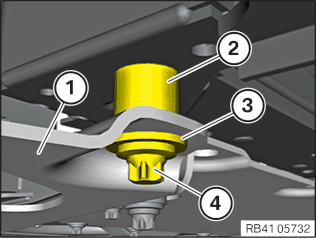

Разместить втулку (2) между панелью жесткости (1) и модулем переднего моста.
Закрепить панель жесткости (1) прокладочной шайбой (3) и винтом (4).
Детали: Шайба07119904119
Детали: Винт с головкой Torx 07119908277
панель жесткости к переднему подрамнику
M8
Момент затяжки
28Nm
