51 31 ...Снятие оконно стекла с использованием проволочных вытяжных рукояток

Необходимые приспособления:

2 336 541

	Предостережение! Соблюдать правила техники безопасности при работах на автомобилях, оборудованных системой НПБ (опасность травмирования). Для обеспечения личной безопасности всегда надевать защитные очки и перчатки. Внимание! Соблюдать осторожность при работе с приспособлениями с острыми краями (опасность повреждения головной подушки безопасности и оконного стекла).
	Внимание! Следовать указаниям руководства по ремонту, специфическому для конкретного автомобиля! Защитить рабочую зону (кузов, одежду, кабели и т. д.) внутри и снаружи от поверждений.
	В зависимости от области применения вместо проволоки также можно использовать разделительный шнур. Использование разделительного шнура позволяет избежать повреждений кузова. Не натягивать разделительный шнур над острыми краями (опасность разрыва)!
	Используемые инструменты: Вытяжные рукоятки для проволоки Защита приборной панели Приспособление для продевания шнура (специальное приспособление 2 336 541 )

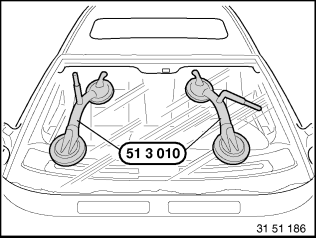

Для извлечения оконных стекол использовать сифон (51 3 010).

Для оптимального прилипания присосок к лобовому стеклу присоски и лобовое стекло должны быть чистыми и сухими.

Зафиксировать оконные стекла (при необходимости клекой лентой) от выпадения.

Продевание режущей проволоки:

Взять проволоку клещами

(при плохой доступности: С помощью проволочного приспособления протянуть проволоку 2 336 541 через полоску клея.)

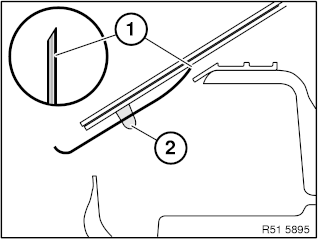

Конец проволоки (1) необходимо подогнуть к стеклу.
При необходимости нагреть конец проволоки (1) и проткнуть им слой клея (2).
Протянуть проволоку примерно наполовину в салон автомобиля

Указание:

При использовании разделительного шнура всегда втягивайте его с помощью проволочного приспособления 2 336 541 .

Использование проволочного приспособления:

Загнуть конец проволоки прим. на 10 мм и вставить в насечку.

Протянуть проволочное приспособление с равномерным давлением через полоску клея, при этом загнутый конец должен быть направлен к оконному стеклу.

Установить проволочные вытяжные рукоятки:

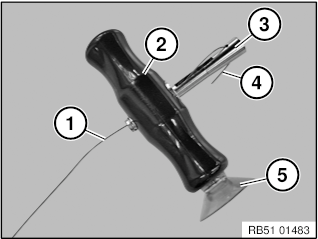

вставить режущую проволоку (1) в вытяжную рукоятку (2) и зажимный элемент (3), как показано на рисунке.

Провести вытяжную рукоятку (2) над зажимным элементом (3) и зажать концы проволоки (4).

Опасность травмирования!

Концы проволоки (4) не должны выступать за пределы вытяжной рукоятки (2).

Во время проведения отдельных работ вытяжную рукоятку (2) можно закрепить присоской (5) на оконном стекле или кузове. Это предотвращает повреждение лака.

Смонтировать вторую проволочную вытяжную рукоятку на другом конце проволоки.

Выполнять работы с помощником.

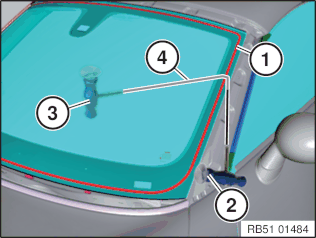

Режущую проволоку (4) в направлении резания необходимо вести по возможности под острым углом (>45°) к полоске клея (1).

Разрезать полоску клея (1), потянув вытяжную рукоятку (2), при этом удерживая ее вытяжной рукояткой (3).

Отвести режущую проволоку (4) вместе с вытяжной рукояткой (3) и следить за тем, чтобы режущая проволока (4) постоянно находилась в натянутом положении.

Аналогичным образом разрезать оставшуюся полоску клея.
