41 14 540Замена левой задней стойки и стойки D снаружи (снята облицовка задней части)
Соблюдать указания в Общих замечаниях по кузову. Перечень работ по разборке и сборке можно найти в развернутых текстах на CD KSD (код работ 41 14 540). |
Соблюдать порядок работ (категории ремонта 2)! |
Требуются следующие детали кузова (см. электронный каталог запчастей ETK):
В дополнение к перечисленным в руководстве по ремонту облицовки задней части расходным материалам необходимо:
|
Необходимые подготовительные операции
|
| Снятие |
|
Внимание!

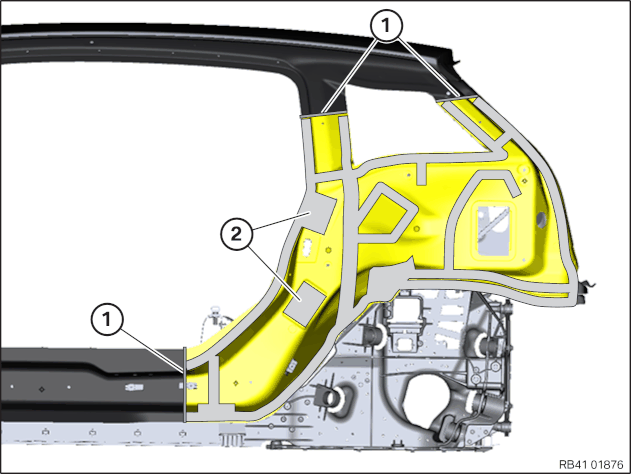

Обратить внимание на порядок операций при снятии карбоновых деталей. Отсоединять только внешнюю деталь! Разрезы (1) на автомобиле помечены на заводе двумя линиями на расстоянии в 5 мм. Линии указывают положение шва после выполнения ремонта. Отсоединить снаружи заднюю стойку и стойку D. Зашлифовать приклеиваемый фланец в местах (2). Снять снаружи заднюю стойку и стойку D. |

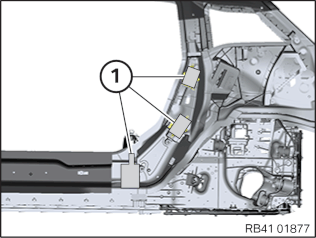

| В участках (1) нагреть и снять (1) элементы усиления из металла и пластмассы. |

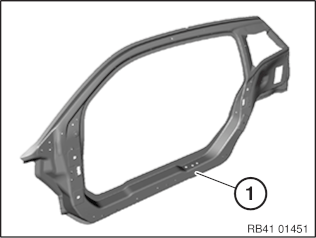

Подготовка Выполнить разрезы на новой детали. Разрезы на запасной части помечены на заводе двумя линиями на расстоянии в 5 мм. Линии указывают положение шва после выполнения ремонта. Подогнать новую деталь. Подготовить все склеиваемые поверхности. Не прикасаться к склеиваемым поверхностям. На всех склеиваемых поверхностях вдоль кромки детали приклеить распорки примерно через каждые 20 см. |
| Установка |

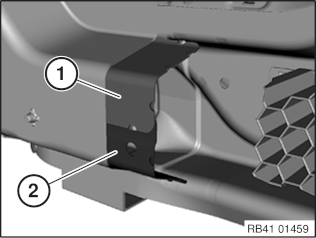

Условное изображение: Приклеить промежуточные вставки (1) и (2). Сначала расположить промежуточную вставку (1) и зафиксировать магнитами. Затем разместить промежуточную вставку (2). |
Нанести клей K2 на новую деталь. Установить новую деталь и зафиксировать с помощью цангового зажима. Чтобы соблюсти необходимый зазор для клея, позиционируйте зажимные клещи только на распорках. |
Необходимые дополнительные работы:
Удалить выступающий клей. Чистящие средства, содержащие растворители, не использовать. После отвердевания клея убрать цанговый зажим. |
