61 27 501
Снятие и установка крышки высоковольтного аккумуляторного блока
(высоковольтный аккумуляторный блок снят)
(высоковольтный аккумуляторный блок снят)
Необходимое условие
Высоковольтный аккумуляторный блок снят (см. информацию, приведенную ниже)
ОПАСНО
Высоковольтная система.
Высоковольтная система работает под опасным электрическим напряжением, в ней проходят токи высокой частоты. Опасность для жизни из-за удара током!
Работы на высоковольтной системе разрешается выполнять только квалифицированному персоналу, прошедшему специальное обучение.
Дальнейшую информацию см.:
Дальнейшую информацию см.:
1 – Снятие крышки высоковольтного аккумуляторного блока
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Удалить загрязнение и влагу на крышке высоковольтного аккумуляторного блока, чтобы не допустить загрязнения самого блока.
Выполнить осмотр на отсутствие повреждений и проникшей влаги в открытом высоковольтном аккумуляторном блоке. Осмотр правильности защелкивания крышки ячеечного модуля.
Если видны повреждения, незамедлительно остановить работу и связаться с профессиональным электриком или службой технической поддержки.

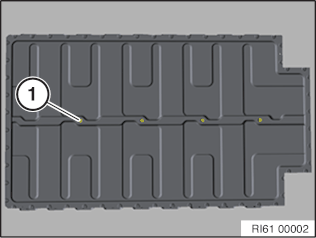

Ослабить уплотнительные винты (1).

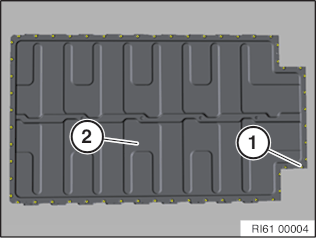

Ослабить винты (1).
Очистить пылесосом от стружки отверстия под винты (1).
Снять крышку (2) с помощником.
проверять

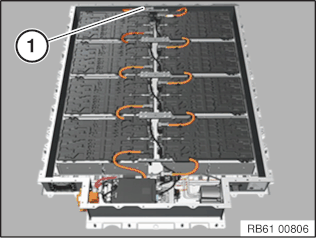

Чтобы исключить незаметные повреждения изоляции, после открытия крышки необходимо осмотреть штекер контроля изоляции (1) на предмет корректного защелкивания.
результат
Штекер (1) защелкнут неправильно или поврежден.
мероприятие
Немедленно прекратить работу. Вызвать профессиональных электриков или связаться с отделом технической поддержки.
В целях безопасности дальнейших работ: Разъединить высоковольтный штекерный разъем (1).
2 – Установка крышки высоковольтного аккумуляторного блока
Соединить высоковольтный штекерный разъем (1).
Крышка (1) подлежит замене после каждого снятия.
Детали: Крышка
Нанести предупреждающую этикетку на крышку (1).
Очистить опорную поверхность (2) уплотнения крышки на поддоне корпуса.
Удалить влагу, посторонние предметы и загрязнения.
Действия при наличии видимых следов коррозии на опорной поверхности (2):
Очистить области с коррозией наждачной бумагой с зернистостью 100-240.
Удалить стружки пылесосом.
Смазать опорную поверхность (2) защитной смазкой для электрических контактов.
Расходные материалы
Защитная смазка для контактовKF1
50г,
Тюбик
83192295229
Установить крышку (1) вместе с помощником.
Закрепить крышку (2), затянув винты (1).
Крышка на высоковольтном аккумуляторном блоке
M6
Если невозможно добиться требуемого момента затяжки, необходимо соблюдать рекомендации по ремонту!
11,8Nm
Крышка на высоковольтном аккумуляторном блоке
M6
Использовать только на SE03
8,5Nm
Затянуть уплотнительные винты (1).
Уплотнительные винты на крышке высоковольтного аккумуляторного блока
M6x20
Заменить болты.
Момент затяжки
11,8Nm
▶ Рекомендации по ремонту при неисправной резьбе
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Если при затяжке не достигается заданный момент одного из винтов или резьба повреждена, то такое резьбовое соединение подлежит замене.
Как минимум две резьбы должны оставаться целыми.
Если все резьбы повреждены, то корпус следует заменить.
Высверлить поврежденную резьбу на 6,5 мм.
Во избежание попадания стружки внутрь корпуса высверливать разрешается только с закрытой крышкой.
Удалить стружки пылесосом.
Снять покрытие с крышки под головкой винта.
Закрепите крышку с помощью винта и гайки.
Винт
1 025 735
Гайка
9 907 467
Ремонтный болт с гайкой на крышке
M6
11,8Nm
3 – Проведение теста EoS
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
См. Руководство пользователя.
УВЕДОМЛЕНИЕ
Перед использованием тестера EoS убедиться, что установлена последняя версия микропрограммного обеспечения.
Подключить специальное приспособление (тестер EoS) 2 353 250 .
Подсоединить подключения специального приспособления в следующем порядке:
Нагнетательный патрубок
Высоковольтное подключение
Розетка на 12 В
Запустить заключительную проверку (тест EoS).
Занести результат проверки в ISTA либо отсканировать код матрицы данных.
Выполнить диагностику транспортного средства.
4 – Проведение теста EoS
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
См. Руководство пользователя.
Подключить специальное приспособление (IMIB HV) 5 A94 550 .
Требуемые контрольные кабели описаны в тестовом модуле.
Запустить тест EoS в ISTA.
Дополнительная информация
Обзор моментов затяжки
Используется в2
Крышка на высоковольтном аккумуляторном блоке
M6
Если невозможно добиться требуемого момента затяжки, необходимо соблюдать рекомендации по ремонту!
11,8Nm
Используется в2
Крышка на высоковольтном аккумуляторном блоке
M6
Использовать только на SE03
8,5Nm
Используется в2
Уплотнительные винты на крышке высоковольтного аккумуляторного блока
M6x20
Заменить болты.
Момент затяжки
11,8Nm
Используется в2
Ремонтный болт с гайкой на крышке
M6
11,8Nm
обзор специальных инструментов
Общие замечания
| Применение | С 2022 года техническая замена на IMIB HV. Диагностическая система BMW EoS (End of Service) для проверки безопасности высоковольтной батареи. Включает в себя: 83 30 2 353 361 Жгут проводов 83 30 2 353 251 Испытательный колокол I3 83 30 2 353 360 Испытательный колокол I8 83 30 2 353 362 Адаптер |
| Входит в комплект инструментов | |
| Место хранения | Индивидуально (шкаф для КИП 1 и 2) |
| заменен на | |
| В комбинации с | |
| Номер Сервисной информации | 02 09 13 (931) |
Общие замечания
| Применение | Действительно для: Принадлежности BMW i Aftersales High Voltage/замена тестера EoS 2 353 250. Поставляется пока есть в наличии — по состоянию на 02/2019. |
| Входит в комплект инструментов | |
| Место хранения | Индивидуально |
| заменен на | |
| В комбинации с | |
| Номер Сервисной информации | 02 09 13 (931) |
Общие замечания
| Применение | Подключение тестера EoS к 24-полюсному коммуникационному разъему высоковольтного аккумуляторного блока. |
| Входит в комплект инструментов | |
| Место хранения | индивидуально (кабельный шкаф 1 и 2) |
| заменен на | |
| В комбинации с | |
| Номер Сервисной информации | 08 07 15 (266) |
Общие замечания

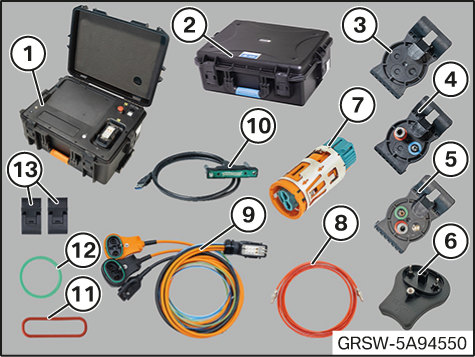

| Применение | Комплект приспособлений для первоначального оснащения, состоящий из 5A78C61 и 5A0DC09. Переносной комплект измерительных приборов IMIB HV теста End of Service высоковольтных компонентов (5A78C61). Комплект кабелей и адаптеров, в том числе кофр для хранения, для проведения теста End of Service на производных высоковольтных систем 5-го поколения — системе штекерных соединений Rosenberger HVS 420 (5A0DC09). В комплект поставки входит следующее. — Транспортировочный кофр — Жгут проводов для производных высоковольтного поколения 5 — Высоковольтный тестовый кабельный адаптер для системы штекерных соединений Rosenberger HVS 420 — Высоковольтный изолированный штекер Hirschmann HPS40-2 — Измерительный колокол высоковольтной батареи — Наполнительный колокол высоковольтной батареи — Уплотнительный колокол высоковольтной батареи (2 шт.) — Каскадный провод — Запасные уплотнения — Комплект соединителей кофра (2 шт.) |
| Входит в комплект инструментов | |
| Место хранения | индивидуально |
| заменен на | |
| В комбинации с | |
| Номер Сервисной информации | 02 09 21 (883) |
Общие указания по ремонтуИспользуется в
Руководства по ремонтуИспользуется в
Детали
Необходимые детали
| Название | Используется в |
|---|---|
|
Крышка
|
|
