Указания по подъему высоковольтного аккумуляторного блока
Необходимые условия

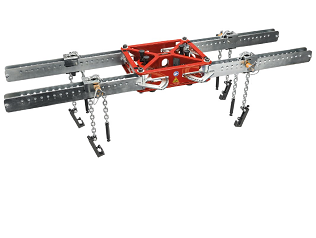

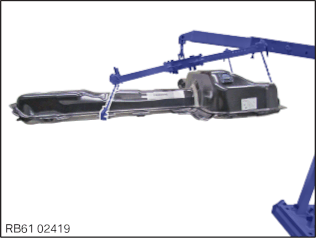

Чтобы безопасно поднять высоковольтный аккумуляторный блок из упаковки или с подъемного стола, следует использовать специальное приспособление 2 456 428 !
Далее приводится описание применения специального приспособления 2 456 428 для различных высоковольтных аккумуляторных блоков.
На специальном приспособлении 2 456 428 нанесена буквенно-числовая маркировка положения регулируемых кронштейнов, вращающихся опор и цепи.
Описание регулировки приводится в указанных ниже таблицах отдельно для каждого высоковольтного аккумуляторного блока.
Для подвешивания карманных крюков на корпусе высоковольтного аккумуляторного блока предусмотрены определенные крепления!
При правильном позиционировании и регулировке специального приспособления 2 456 428 карманные крюки должны находиться непосредственно рядом с креплениями высоковольтного аккумуляторного блока.

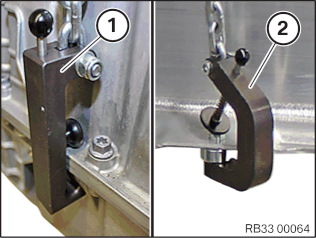

Карманный крючок (1)
C-образный крюк (2)

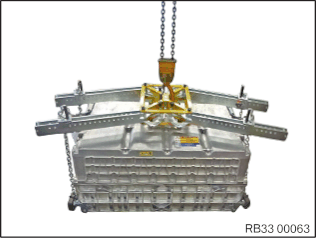

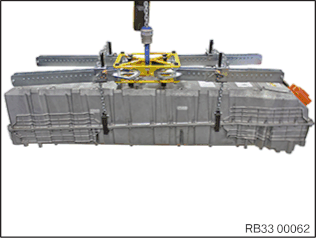

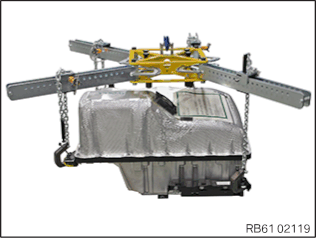

Настройка специального приспособления
Специальное приспособление 2 456 428 оснащено C-образными крюками.
Регулируемый кронштейн
Положение вращающейся опоры
Положение цепи
1
I
1
2
I
1
3
H
2
4
H
2

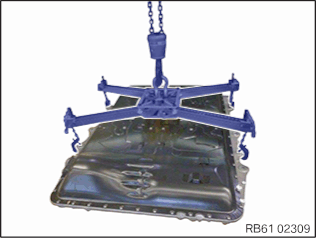

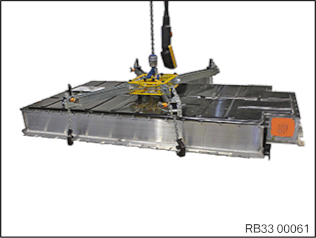

Настройка специального приспособления
Специальное приспособление 2 456 428 оснащено карманными крюками.
Регулируемый кронштейн
Положение вращающейся опоры
Положение цепи
1
D
12
2
D
18
3
D
18
4
D
12

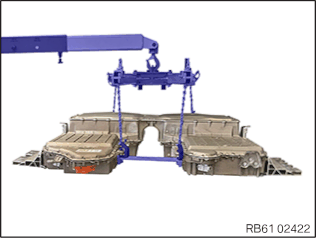

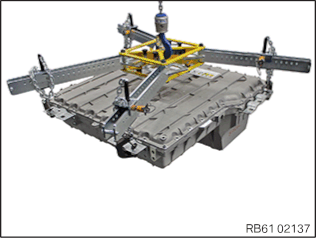

Настройка специального приспособления
Специальное приспособление 2 456 428 оснащено карманными крюками.
Регулируемый кронштейн
Положение вращающейся опоры
Положение цепи
1
T
6
2
S
6
3
S
9
4
T
9
Настройка специального приспособления
Специальное приспособление 2 456 428 оснащено C-образными крюками.
Регулируемый кронштейн
Положение вращающейся опоры
Положение цепи
1
R
5
2
x
5
3
x
6
4
R
8

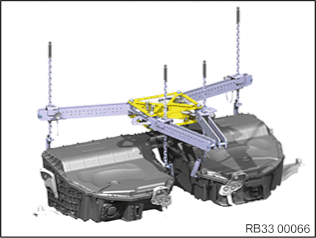

Настройка специального приспособления
Специальное приспособление 2 456 428 оснащено C-образными крюками.
Регулируемый кронштейн
Положение вращающейся опоры
Положение цепи
Звенья цепи до захватного крюка
1
Q
8
5
2
G
5
4
3
G
5
2
4
Q
6
3

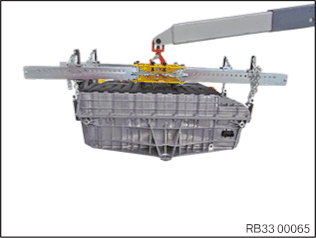

Настройка специального приспособления
Специальное приспособление 2 456 428 оснащено C-образными крюками.
Регулируемый кронштейн
Положение вращающейся опоры
Положение цепи
Звенья цепи до захватного крюка
1
M
11
8
2
T
14
7
3
N
11
18
4
H
9
13
Настройка специального приспособления
Специальное приспособление 2 456 428 оснащено карманными крюками.
Регулируемый кронштейн
Положение вращающейся опоры
Положение цепи
Звенья цепи до захватного крюка
1
Вт
16
3
2
Вт
16
3
3
F
2
8
4
F
2
8
Настройка специального приспособления
Специальное приспособление 2 456 428 оснащено C-образными крюками.
Регулируемый кронштейн
Положение вращающейся опоры
Положение цепи
1
Q
1
2
Q
1
3
Q
1
4
Q
1
Настройка специального приспособления
Специальное приспособление 2 456 428 оснащено карманными крюками.
Регулируемый кронштейн
Положение вращающейся опоры
Положение цепи
1
D
15
2
D
15
3
H
5
4
H
5
Настройка специального приспособления
Специальное приспособление 2 456 428 оснащается C-образными крюками.
Регулируемый кронштейн
Положение вращающейся опоры
Положение цепи
1
E
2
2
H
2
3
H
2
4
E
2
Дополнительная информация
обзор специальных инструментов
Общие замечания
| Применение | С 2018 домкрат заменяет специальное приспособление 2 360 081. Прежний специальный инструмент 83 30 2 360 081 может использоваться далее, как указано в руководстве по ремонту. (С 10/2022 поставщик будет предоставлять сертификат UKCA.) |
| Входит в комплект инструментов | |
| Место хранения | Индивидуально |
| заменен на | |
| В комбинации с | |
| Номер Сервисной информации | 06 07 14 (196) |
