41 00 ...Ремонт неподвижной гайки с круглым штифтом/шестигранником
|
|
Неподвижная гайка с шестигранником/круглым штифтом (до резьбы M 8) с помощью ручного клепочного пистолета ZS308

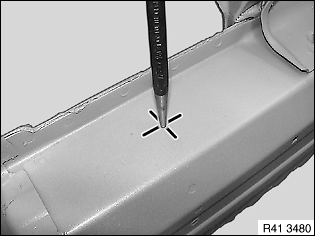

Опасность повреждения! При несоблюдении сверло может соскользнуть и серьезно повредить лакокрасочное покрытие.
|
При выборе сверла неправильного диаметра:

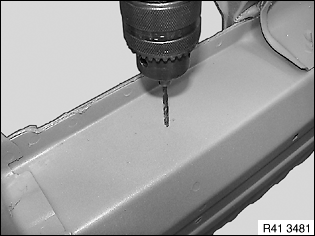

В зависимости от диаметра стержня клапана неподвижной гайки можно использовать сверло ближайшего по размеру диаметра (шаг 5/10). Например, при диаметре стержня клапана 10,1 мм можно использовать сверло 10,5 мм. Сверло диаметром 11,0 использовать нельзя. |
|
|

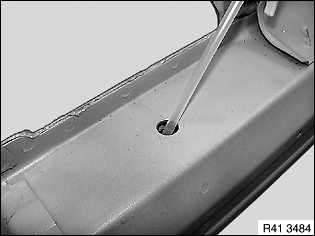

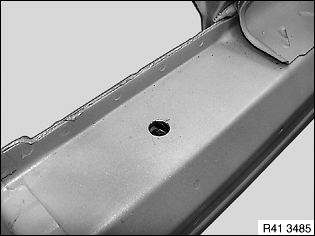

Во избежание коррозии, вызванной попавшей внутрь стружкой, произвести консервацию внутренней полости! Соблюдать указания по антикоррозийной защите.
|

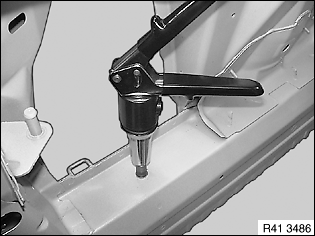

Соблюдать руководство по эксплуатации фирмы-изготовителя. Проверить, чтобы неподвижная гайка с круглым штифтом хорошо прилегала к детали! 5. Установить неподвижную гайку с помощью ручного клепочного пистолета. Показанный на рисунке инструмент рассчитан на резьбу до M8. |

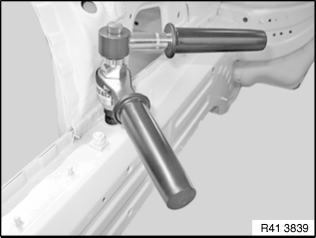

Шестигранные гайки-заклепки/неподвижные гайки с круглым штифтом (с резьбой до M12) с помощью ручного клепочного пистолета MB512 Соблюдать руководство по эксплуатации фирмы-изготовителя. Проверить, чтобы неподвижная гайка с шестигранником хорошо прилегала к детали! Установить неподвижную гайку с помощью ручного клепочного пистолета. Показанный на рисунке инструмент рассчитан на резьбу до M12 (получение: дилерский портал BMW S-Gate – отдел послепродажного обслуживания – каталог оснащения дилерского предприятия). |
