41 35 575Заменить кронштейн модуля переднего левого крыла (снять переднее крыло)
Высоковольтная система - опасно для жизни! Перед началом работ необходимо принять во внимание следующее:
|
Соблюдать указания в Общих замечаниях по кузову. Соблюдать порядок работ категории ремонта 1! |

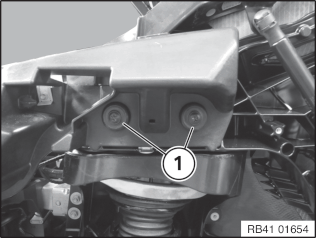

Вывернуть винты (1). Момент затяжки 41 35 4AZ. |

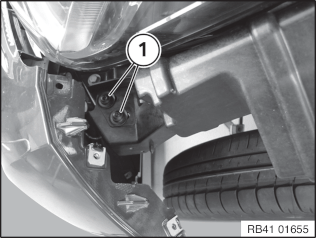

Вывернуть винты (1). Момент затяжки 41 35 4AZ. |

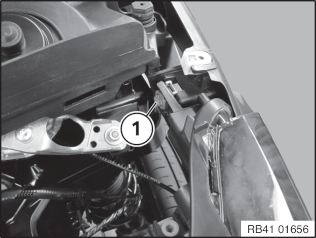

Вывернуть винт (1). Момент затяжки 63 12 1AZ. |

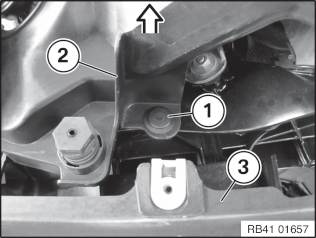

Ослабить насечную заклепку (1) и слегка нажать вверх на планку обтекателя (2). Освободить кронштейн модуля (3) и вытянуть наружу. |

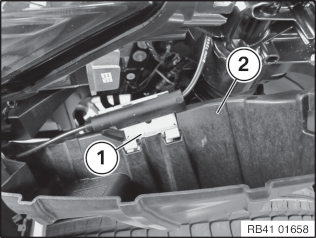

Освободить держатель (1) сцепления с приводным тросом кронштейна модуля (2). Снять кронштейн модуля (2). |
