51 12 156Снятие и установка (замена) облицовки заднего бампера

Вывернуть винты (1).

Момент затяжки 51 12 3AZ.

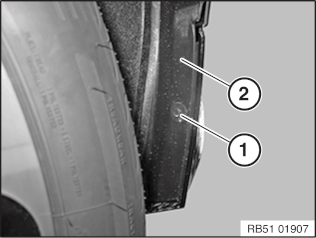

Вывернуть винты крепления (1) кожухов (2) колесных ниш с левой/правой стороны.

Момент затяжки 51 12 2AZ.

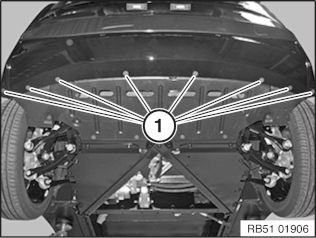

Вывернуть винты (1).

Момент затяжки 51 12 1AZ.

Для выполнения следующих операций требуется помощник.

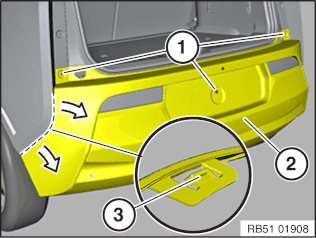

Ослабить защелки (3) изнутри слева/справа и освободить из зажимов наружу облицовку бампера (2).

Отсоединить соответствующие штекерные соединения и снять облицовку бампера (2).

Защелки (3) должны правильно зафиксироваться в соответствующих держателях.

Регулировку см. в Величина зазора кузова.

При замене с исполнением PDC (сигнализацией аварийного сближения при парковке).

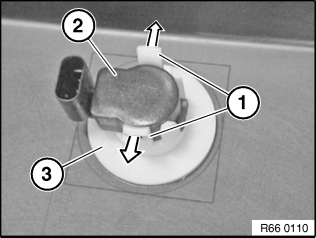

Расфиксировать фиксаторы (1) в направлении, указанном стрелкой.

Вынуть ультразвуковой датчик (2) из крепления (3).

Для монтажа ультразвукового датчика (2) на жгут проводов очистить штекерное соединение!

Стопорные усы ультразвукового датчика (2) должны точно зафиксироваться в креплениях (1).

Обратить внимание на правильность положения резинового кольца на ультразвуковом датчике (2).
