41 51 004Регулировка установки левой или правой передней двери

Указание: Соблюдать порядок работ (категории ремонта 1)!

Внимание: Не допускать повреждения соседних элементов кузова!

Соблюдать указания в Общих замечаниях по кузову. Соблюдать величину зазоров. В целях правильной регулировки снабдить дверь всеми навесными деталями. Сначала отрегулировать заднюю дверь. При закрывании двери фиксатор не должен биться или тереться о внутренние детали замка. Обратить внимание на царапины. Ослабить, а при необходимости - снять, фиксатор замка.

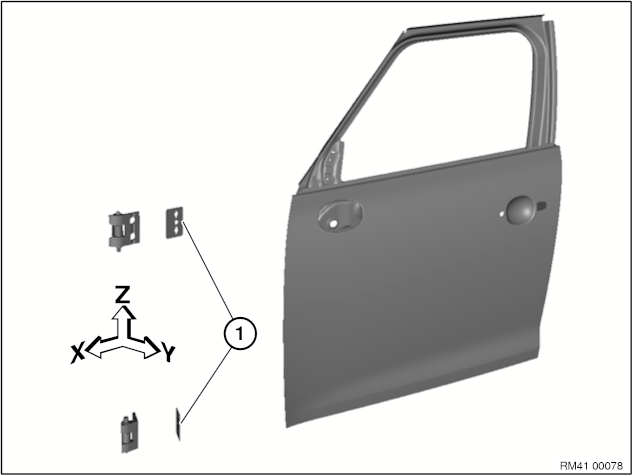

Регулировка: Ослабить гайки (1) ровно настолько, чтобы дверь можно было сдвинуть. Момент затяжки 41 51 2AZ.

Верхняя петля:

Отрегулировать дверь в поперечном направлении (Y), подложив распорные шайбы (1).

Отрегулировать дверь в продольном направлении (X) и по высоте (Z).

Нижняя петля:

Отрегулировать дверь в продольном направлении (X), установив распорные шайбы (1).

Отрегулировать дверь в поперечном направлении (Y) и по высоте (Z).

При установке:

Для предварительной регулировки новой детали взять то же количество распорных шайб (1), какое было на старой двери.

Проверить высоту установки соседних деталей кузова и откорректировать ее, если детали находятся не на одной высоте.

Указание:

Фиксатор замка не должен сбивать регулировку двери по высоте.

При необходимости отрегулировать фиксатор замка.

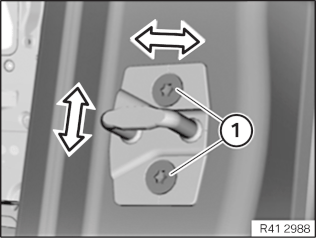

Регулировка фиксатора замка: Ослабить винты (1) ровно настолько, чтобы фиксатор замка можно было сдвинуть. Отрегулировать переход между дверью и задним крылом, сдвинув фиксатор замка в сторону. Момент затяжки 51 21 8AZ.

По окончании регулировки: Затянуть все винты и гайки предписанным моментом.
