41 52 045Снятие и установка/замена внутреннего кожуха левой или правой задней двери

Указание:
Соблюдать порядок работ (категории ремонта 1)!

Необходимые подготовительные операции:

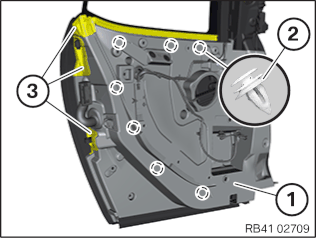

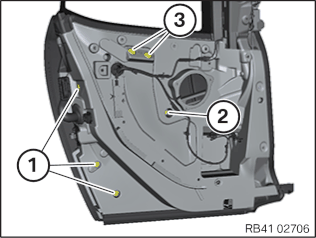

Вынуть насечные заклепки (1).

Вывернуть винт (2).

Отсоединить распорные гайки (3).

При установке:

Отсоединить распорные гайки (3).

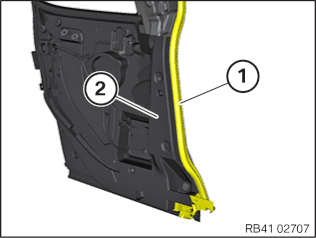

Отсоединить уплотнение (1) от щитка (2).

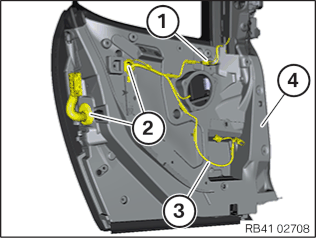

Расфиксировать и разъединить штекерные соединения (1).

Отсоединить колпачки наконечника провода (2).

Отсоединить жгут проводов (3) на всех держателях кабеля от щитка (4).

Отсоединить щиток (1) на зажимах (2).

Вынуть щиток (1) с уплотнителей (3).

Вынуть жгут проводов из щитка (1).

Внимание!

Опасность повреждения!

Удерживать дверь на сборочном стенде в текущем положении и отсоединить крепление ограничителя двери на сборочном стенде.

Снять кожух (1).

Зафиксировать ограничитель двери на сборочном стенде.

При установке:

Следить за правильностью положения уплотнителей (3) на щитке (1).

При установке:

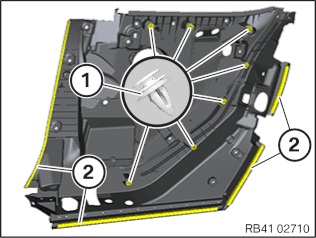

Заменить неисправные зажимы (1).

Уплотнения (2) не должны иметь повреждений.
