51 41 000Снятие и установка / замена обшивки левой или правой передней двери
|
Необходимые приспособления: |
| При работе с деталями обшивки не допускать повреждения чувствительных поверхностей или появления на них царапин. |

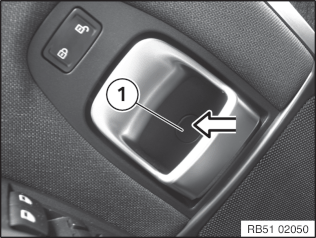

Кожух (1) в верхней области надавить вовнутрь и снять Вывернуть находящийся под ней винт. Момент затяжки 51 41 1AZ. |

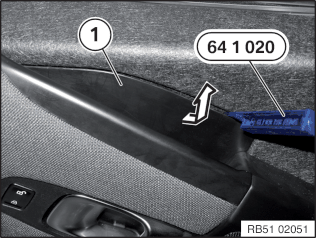

| Вынуть кожух (1) при помощи специального приспособления 64 1 020 в направлении, указанном стрелкой, а затем снять его. |

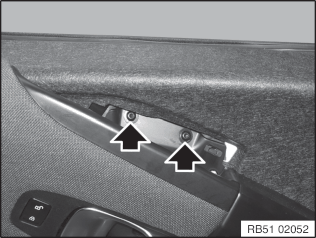

Вывернуть винты. Момент затяжки 51 41 1AZ. |

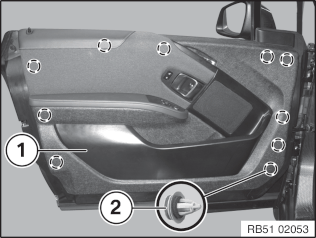

| Снять обшивку двери (1), начиная сверху, из зажимов (2). Опасность повреждения! Не тянуть за карман. Нижняя часть обшивки двери может оторваться от верхней части обшивки двери. Заменить поврежденные зажимы (2). |

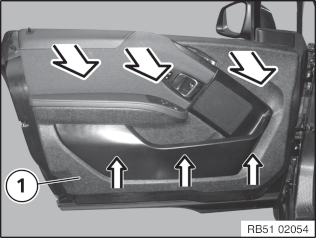

Откинуть обшивку двери (1) сначала в верхней области немного в сторону от двери. Освободить соответствующие штекерные соединения и держатель провода. Снять обшивку двери (1) движением вверх. |

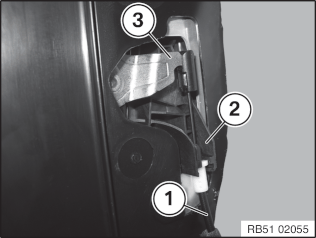

| Отцепить приводной трос (1) рычага разблокировки сначала от держателя (2), а затем от замка (3) двери. Выполнить проверку функционирования внутренней ручки при открытой двери и закрытом замке с поворотной защелкой. |
| При замене переустановить следующие детали: |
После установки обшивки двери действовать следующим образом:
|
