41 51 040
Снятие и установка/замена наружной облицовки передней левой или правой двери
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Дальнейшую информацию см.: 41 00 ... Содержание Общих замечаний по кузову
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Соблюдать порядок действий для категории ремонта 1.
Дальнейшую информацию см.: 41 00 ... Технология ремонта, категория ремонта 1
подготовка
1 – Снимите наружный молдинг шахты стекла левой или правой передней двери

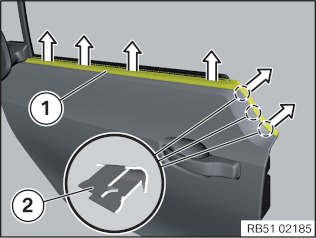

Начиная сзади, отожмите молдинг шахты стекла(1) с помощью специального приспособления0 495 484 (00 9 324).
При необходимости удалите имеющиеся на двери зажимы(2).

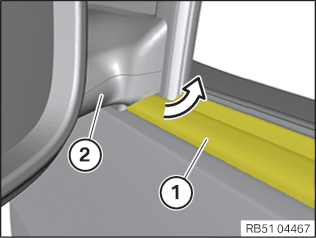

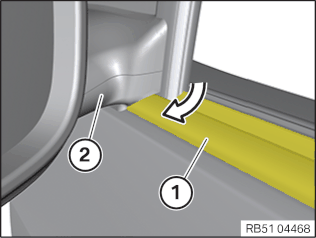

Вытяните молдинг шахты стекла (1) на наружном зеркале заднего вида (2) в направлении, указанном стрелкой.
2 – Снятие наружной ручки двери спереди слева или справа

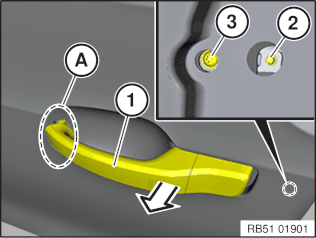

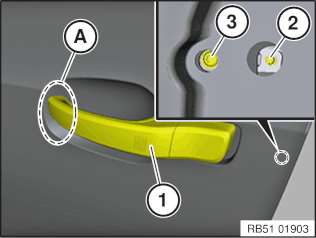

Снять накладки (1) регулировочного винта (2) и винта крепления (3) наружной ручки двери.
Повернуть регулировочный винт (2), чтобы наружная ручка двери (1) в области (A) по максимуму выступала наружу.
Ослабить винт (3) прибл. на 5–6 оборотов.
Вытянуть наружную ручку двери (1) и разъединить соответствующие штекерные соединения.
3 – Снимите левую или правую наружную переднюю дверь
Опасность повреждения!
Механические воздействия.
Повреждение лакокрасочного покрытия.
Рабочие зоны, подвергающиеся опасности, заклеить желтой полимерной липкой лентой.
При монтаже и демонтаже тяжелых и громоздких деталей работать вдвоем или втроем.
Открыть дверь.

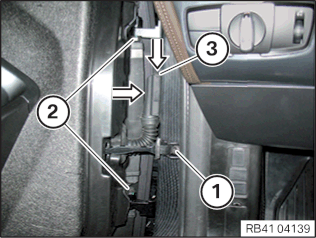

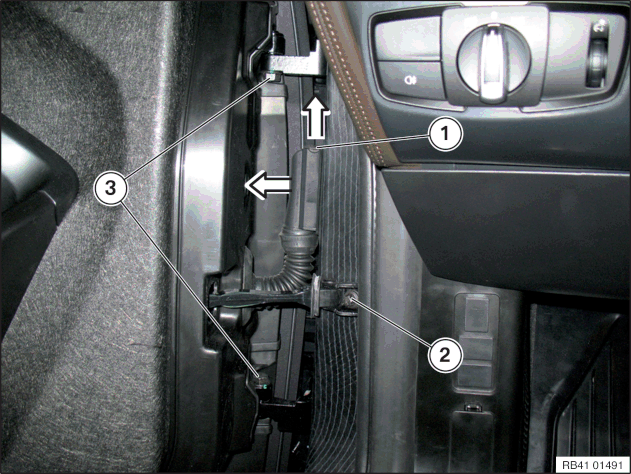

Извлечь блокирующее устройство (1) движением вверх и разъединить штекерное соединение.
Зафиксировать дверь в открытом положении.
Вывернуть винт (2) на ограничителе двери.
Полностью распахните дверь.
Выверните винты(3) между обеими половинами нижней и верхней петель.
Приподнять дверь, снять ее с петли и опустить на подходящую подставку.
Oсновные виды работ
4 – Снимите наружную облицовку левой или правой передней двери
Ослабьте и отожмите кожух (1) наружного зеркала заднего вида на фиксаторе (2).

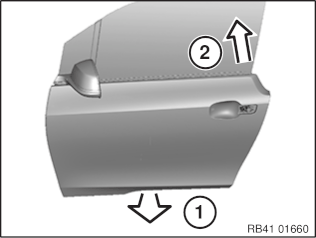

Отсоедините сильным рывком наружу наружную облицовку двери на нижней стороне(1).
Наружную облицовку двери в районе ручки двери(2) потяните вверх и снимите.
5 – Установите наружную облицовку левой или правой передней двери

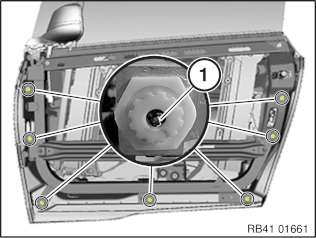

Удалите остатки зажимов(1) из регулировочных элементов.

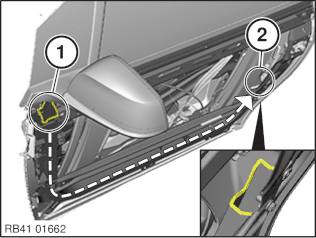

При необходимости выдуйте остатки зажимов сжатым воздухом от верхнего отверстия (1) до нижнего отверстия (2).

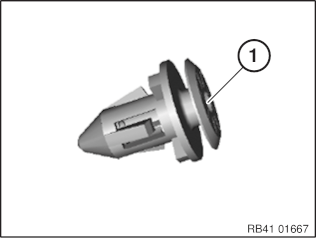

Замените зажимы (1).
Детали: Зажимы

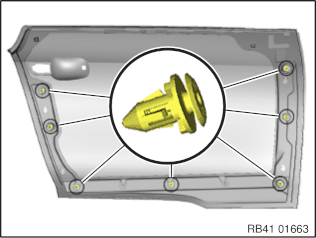

Установите новые зажимы в наружную облицовку двери.

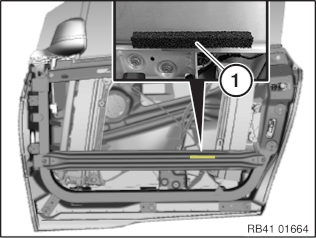

Поролоновую подложку(1) проверьте на отсутствие повреждений, при необходимости замените поролоновую подложку.
Поролоновая подложка должна быть в наличии и не иметь повреждений.

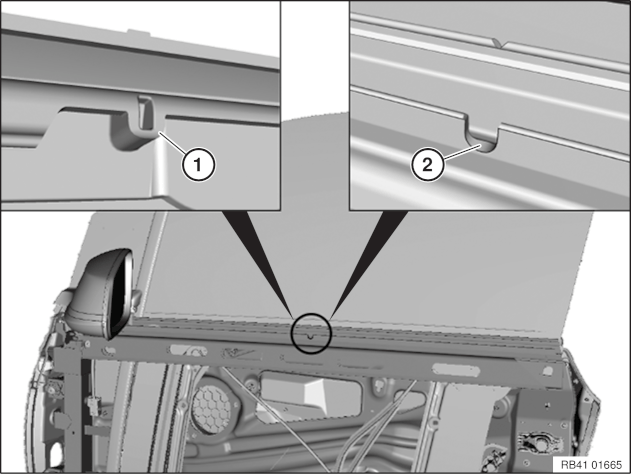

При монтаже обратите внимание на то, чтобы центрирующий элемент (1) наружной облицовки двери подходил к выемке (2) на каркасе двери.

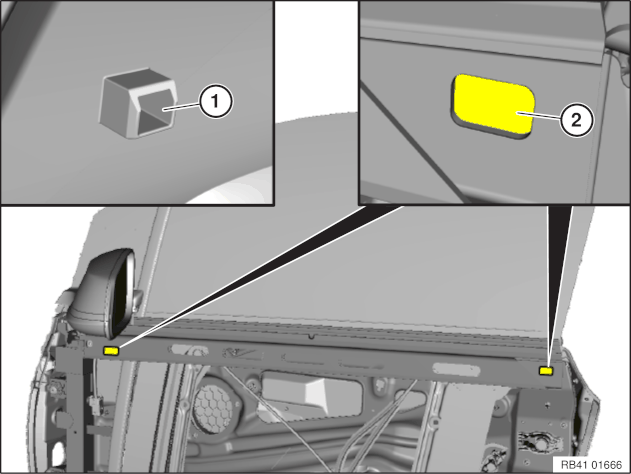

При монтаже следить за тем, чтобы шаблоны (1) подходили к выемкам (2) на каркасе двери.

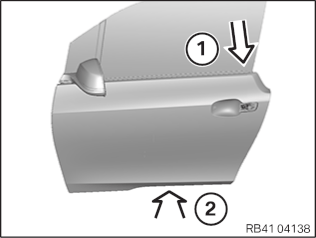

Установите наружную облицовка двери в зоне наружного зеркала заднего вида на каркас двери и надавите вниз в зону ручки двери(1). При этом соблюдайте в нижней зоне достаточное расстояние до каркаса двери.
Зафиксируйте зажимами внизу(2) и по бокам наружной облицовки двери на регулировочных элементах.

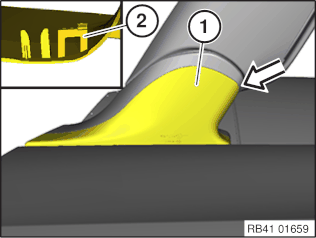

Стопор(2) проверьте на отсутствие повреждений, при необходимости замените.
Стопор(2) должен быть на месте и не иметь повреждений.
Разместите кожух(1) на наружном зеркале заднего вида и закрепите с помощью фиксатора(2).
последующие работы
6 – Установите левую или правую наружную переднюю дверь
Опасность повреждения!
Механические воздействия.
Повреждение лакокрасочного покрытия.
Рабочие зоны, подвергающиеся опасности, заклеить желтой полимерной липкой лентой.
При монтаже и демонтаже тяжелых и громоздких деталей работать вдвоем или втроем.
Навесьте дверь на шарнирные крепления.
Заменить винты (2).
Детали: Винты
Вставьте и затяните винты(2) между обеими половинами нижней и верхней петель.
болт для половинок петли
M8 x 1
Заменить винт.
Момент затяжки
28,5Nm
Вставьте и затяните винт(1) на ограничителе двери.
Ограничитель двери к стойке кузова
Момент затяжки
22Nm
Вставьте штекерное соединение и прижмите блокирующее устройство(3) вниз.
7 – Установка наружной ручки двери спереди слева или справа

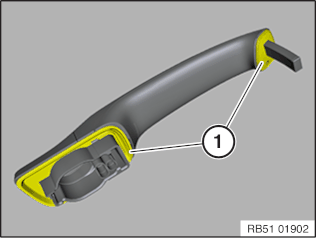

Проверить уплотнения (1) на отсутствие повреждений, при необходимости заменить.
Вставить наружную ручку двери (1) и закрепить винтом крепления (3).
Наружная ручка двери к кронштейну наружной ручки двери
Момент затяжки
4,5Nm
Вращать регулировочный винт (2), пока наружная ручка двери (1) на участке (A) не будет прилегать к наружной облицовке двери.
Снова повернуть регулировочный винт (2) на 90°.
Таким образом выполняется предварительная затяжка системы замков.
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Превышение указанного момента предварительной затяжки может привести к нарушению функционирования.
Выполнить проверку функционирования при открытой двери.

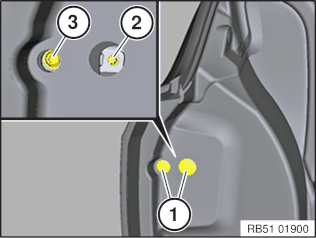

Вставить накладки (1) для регулировочного винта (2) и винта крепления (3).
8 – Установите наружный молдинг шахты стекла левой или правой передней двери
Каждый раз после снятия молдинг шахты стекла следует заменять.
Детали: Молдинг шахты стекла
Снятие молдинга шахты стекла без разрушения невозможно.
Вставьте молдинг шахты стекла (1) в область наружного зеркала заднего вида (2).

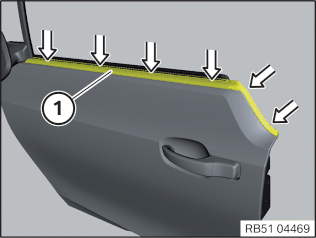

Вдавите молдинг шахты стекла(1) по всей длине (стрелки).
Дополнительная информация

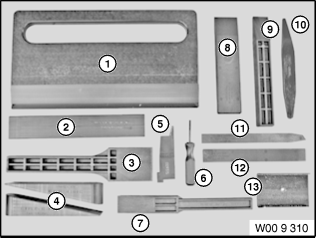

обзор специальных инструментов
Общие замечания
| Применение | (подъемник для планок (деталь из листового металла)) для демонтажа молдингов шахт в дверях E60 |
| Входит в комплект инструментов | 0 490 527 |
| Место хранения | Индивидуально |
| заменен на | |
| В комбинации с | |
| Номер Сервисной информации | 01 25 05 (230) |
