Снятие и установка/замена наружной ручки левой или правой передней двери
1 – Снятие наружной ручки двери спереди слева или справа

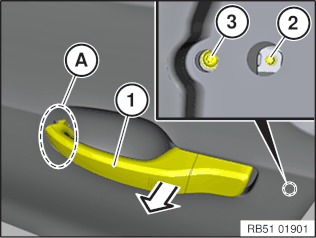

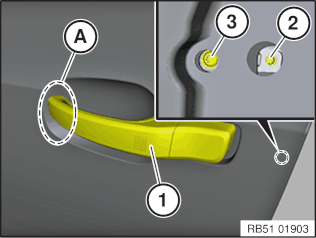

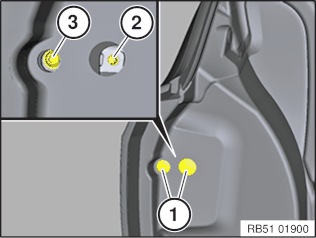

Снять накладки (1) регулировочного винта (2) и винта крепления (3) наружной ручки двери.
Повернуть регулировочный винт (2), чтобы наружная ручка двери (1) в области (A) по максимуму выступала наружу.
Ослабить винт (3) прибл. на 5–6 оборотов.
Вытянуть наружную ручку двери (1) и разъединить соответствующие штекерные соединения.
2 – При замене: Сборка наружной ручки двери
Заменить наружную ручку двери (2).
Детали: Наружная ручка двери
Окрасить наружную ручку двери (2).

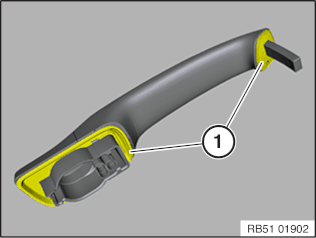

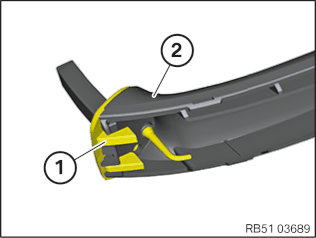

Вставить уплотнение (1) в наружную ручку двери (2).
Вариант со светопакетом:

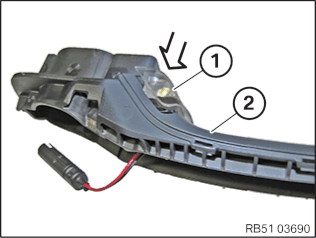

Вставить светодиод (1) в наружную ручку двери (2) в направлении, указанном стрелкой, и защелкнуть.
Вариант со светопакетом/системой комфортного доступа:

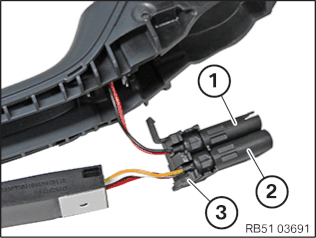

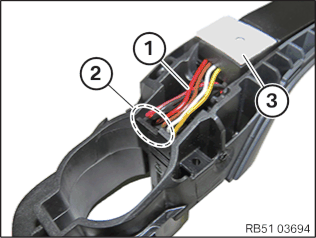

Зафиксировать зажимами штекер (1) для светодиода и штекера датчика (2) для системы комфортного доступа в креплении (3).
Вариант со светопакетом/системой комфортного доступа:

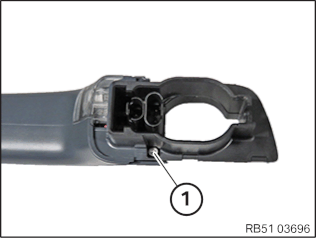

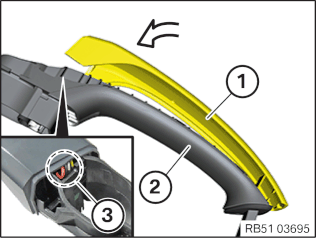

Вставить крепление (1) в наружную ручку двери (2) и защелкнуть.
Обратить внимание на правильность положения защелки (3).
Вариант с системой комфортного доступа:
Очистить место наклеивания на наружной ручке двери (1).
Расходные материалы
Очиститель R2
500мл
83190417324
Снять защитную пленку (2) с датчика (3).
Вставить датчик (3) в наружную ручку двери (1) в направлении, указанном стрелкой, и приклеить его.
Вставить направляющую (4) на датчике (3) в соответствующее крепление наружной ручки двери (1) в направлении, указанном стрелкой.
Вариант со светопакетом/системой комфортного доступа:
Обратить внимание на правильность прокладки проводов.

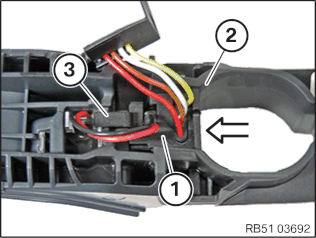

Проследить, чтобы кабели (1) находились в выемке (2) и не были пережаты при сборке.

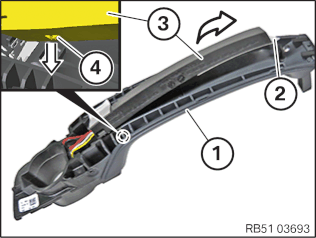

Снять защитную пленку (3).
Зацепить кожух (1) спереди за наружную ручку двери (2).
Закрепить кожух (1) зажимом на наружной ручке двери (2) в направлении, указанном стрелкой.
Вариант со светопакетом/системой комфортного доступа:
Обратить внимание на правильное установочное положение кабеля в области (3).
Проследить, чтобы кабель не был пережат.
Затянуть винт (1).

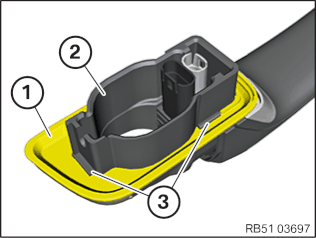

Насадить уплотнение (1) на наружную ручку двери (2).
Следить за правильной посадкой уплотнения (1) позади направляющих (3).

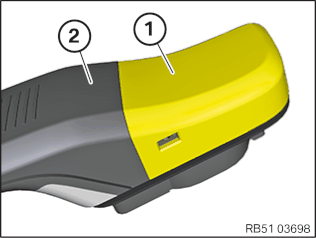

Насадить накладку (1) на наружную ручку двери (2).
3 – Установка наружной ручки двери спереди слева или справа
Проверить уплотнения (1) на отсутствие повреждений, при необходимости заменить.
Вставить наружную ручку двери (1) и закрепить винтом крепления (3).
Наружная ручка двери к кронштейну наружной ручки двери
Момент затяжки
4,5Nm
Вращать регулировочный винт (2), пока наружная ручка двери (1) на участке (A) не будет прилегать к наружной облицовке двери.
Снова повернуть регулировочный винт (2) на 90°.
Таким образом выполняется предварительная затяжка системы замков.
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Превышение указанного момента предварительной затяжки может привести к нарушению функционирования.
Выполнить проверку функционирования при открытой двери.
Вставить накладки (1) для регулировочного винта (2) и винта крепления (3).
