51 24 004Регулировка замка багажной двери

Необходимые приспособления:

Необходимое условие:

Багажная дверь должна быть надлежащим образом подогнана, при необходимости подогнать багажную дверь.

Выполнять только на автомобилях с датой изготовления до 11/2017:

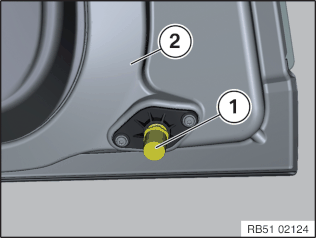

Ввернуть левый / правый буфер (1) в сборе на крышке багажника (2).

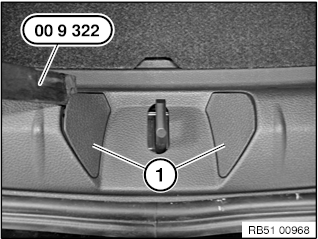

Подцепить и отжать крышки (1) с помощью специального приспособления 00 9 322 .

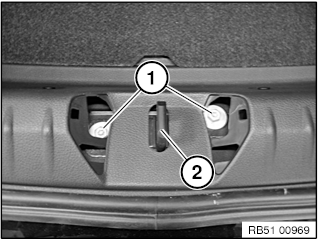

Ослабить винты (1) настолько, чтобы защелка (2) замка оставалась подвижной и сама центрировалась.Внимание!

Защелка (2) замка не должна задевать за верхнюю часть замка багажной двери.

Закрыть багажную дверь.

Проверить величину зазора и комфортность запирания.

При необходимости повторить весь процесс.

Указание:

При закрывании багажной двери фиксатор замка не должен биться или тереться о внутренние детали замка. Обратить внимание на царапины.

Открыть багажную дверь.

Затянуть винты (1).

Момент затяжки 51 24 2AZ.

Выполнять только на автомобилях с датой изготовления до 11/2017:

Вывернуть левый / правый буфер (1) до их прилегания к крышке багажника.

Полоска бумаги должна вытягиваться между крышкой багажника и буфером (1) с небольшим сопротивлением.

Затем вывернуть буфер (1) на пол-оборота.
