51 01 05 (122)

Внутреннее зеркало с цифровым компасом


Введение

Цифровой компас предлагается в качестве дополнительного оборудования (SA 4NA) для внутреннего зеркала заднего вида.

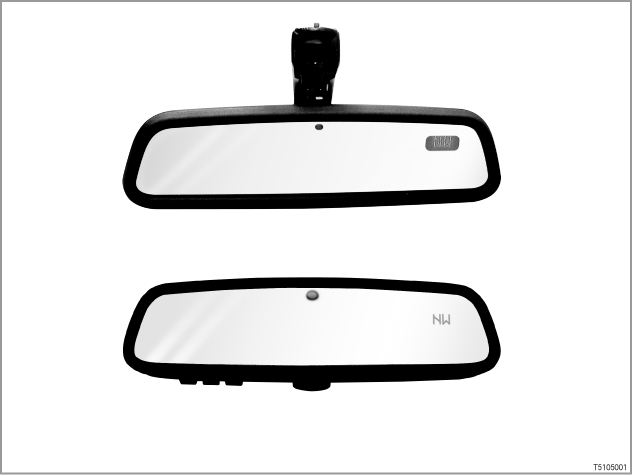

> до 09/2006

На небольшом ЖК-индикаторе внутреннего зеркала заднего вида заднего вида справа вверху отображается направление движения: например, SW для юго-запада.

> с 09/2006

Такая индикация возможна благодаря подсветке. ЖК-индикатор (окно) больше не используется. Индикацию можно отключить.

Специально для США компас предлагает дополнительные удобства. Зачастую улицы в больших городах расположены по сторонам света. Дорожные указатели также обозначены по сторонам света. Однако, даже в европейских больших городах компас облегчает ориентацию на основании сторон света. [Обзор системы ...]

> E88, E93 с 09/2008

Требуется выполнить калибровку цифрового компаса один раз с закрытым складным верхом или без жесткой цельносъемной крыши и один раз с открытым складным верхом или с жесткой цельносъемной крышей. Положение складного верха или жесткой цельносъемной крыши оказывает влияние на магнитное поле автомобиля. Отклонение магнитного поля приводит к ошибкам калибровки.

Краткое описание узла

На цифровой компас поступают сигналы от следующих устройств:

  • Датчик магнитного поля

    > до 09/2006

    Датчик магнитного поля встроен в ножку зеркала. Датчик магнитного поля измеряет текущую направленность магнитного поля. Сигнал отправляется в управляющую электронику компаса во внутреннем зеркале заднего вида.

    > с 09/2006

    Датчик магнитного поля находится на плате во внутреннем зеркале.

    [подробнее ...]

  • Управляющая электроника компаса

    Внутреннее зеркало имеет электрическое соединение с функциональным центром в крыше (FZD).

    Управляющая электроника компаса встроена в плату внутреннего зеркала. Она принимает сигналы датчика магнитного поля. Электроника непосредственно управляет ЖК-дисплеем.

Активизации подвергаются следующие узлы:

  • Дисплей внутреннего зеркала

    > до 09/2006

    ЖК-индикатор (окно) расположен на внутреннем зеркале справа вверху.

    ЖК-индикатор показывает сторону света (ЖК: жидкий кристалл). Индикация делится на 8 сторон света.

    > с 09/2006

    Сторона света показывается подсветкой на внутреннем зеркале. Индикация выводится на внутреннем зеркале справа вверху. Индикация делится на 8 сторон света.

Системные функции
Описаны следующие функции цифрового компаса:
  • Индикация
  • Регулировка яркости индикации
  • Настройка зон магнитного поля и калибровка
  • с 09/2006: другие настройки
  • до 09/2006: Индикация ошибки

Индикация

8 сторон света отображаются в виде цифровых сокращений.

> с 09/2006

Индикация возможна на немецком и английском языках (состояние на момент поставки: английский автомобиль с левым рулем).

N: North (север)
NE: North East (NO: северо-восток)
E: East (O: восток)
SE: South East (SO: юго-восток)
S: South (юг)
SW: South West (юго-запад)
W: West (запад)
NW: North West (северо-запад)

Переключение с одного направления на другое происходит следующим образом:

  • Текущие координаты автомобиля являются центром круга в 360°.
  • 8 сторон света разделяют эти 360° на 16 сегментов, по 22,5° градуса на каждый.
  • Индикация переключается, если направление движения меняется более чем на 22,5°.

Регулировка яркости индикации

2 фотодатчика во внутреннем электрохромном зеркале определяют наружное освещение (1 фотодатчик наружного освещения спереди, 1 фотодатчик наружного освещения сзади).

Фотодатчики выдают сигналы для регулировки яркости индикации.

Управляющая электроника во внутреннем зеркале согласовывает яркость индикации с окружающей освещенностью.

>

E88, E93

Если складной верх открыт/закрыт или установлена/снята жесткая цельносъемная крыша, затемненное внутреннее зеркало подсвечивается.

Функциональный центр в крыше (FZD) отправляет сигнал (крыша открыта/закрыта) в управляющую электронику внутреннего зеркала. Сигнал передается в систему управления, в которую также отправляется сигнал движения задним ходом.



Настройка зон магнитного поля и калибровка

Мировые зоны магнитного поля постоянно записаны во внутреннем зеркале. Зоны магнитного поля представляют собой отклонения от идеального магнитного поля земли. Зоны магнитного поля позволяют точно определить "север".

Географическую зону магнитного поля, в которой Вы находитесь в настоящее время, можно настроить. Германия, например, находится в зоне "8".

Автомобиль имеет собственное магнитное поле. Поэтому датчик магнитного поля измеряет искажение магнитного поля земли. Это искажение "рассчитывается" с помощью калибровки компаса.

Обычно измененное магнитное поле калибруется "автоматически".

Магнитное поле автомобиля может измениться при следующих особых обстоятельствах:

  • сильное сотрясение при аварии
  • очень сильное внешнее магнитное поле, например, когда автомобиль проезжает в туннеле под поездом

Ручная калибровка может ускорить автоматическую.

Принцип регулировки зон магнитного поля, а также ручной калибровки описан в указаниях по сервисному обслуживанию.

с 09/2006: другие настройки

В зависимости от времени через кнопку регулировки доступны различные меню регулировки:

  • от 0 до 3 секунд: индикация ВКЛ/ВЫКЛ
  • от 3 до 6 секунд: настройка зон магнитного поля (0-15)
  • от 6 до 9 секунд: калибровка (C)
  • от 9 до 12 секунд: левосторонний или правосторонний (L или R)
  • от 12 до 15 секунд: язык: английский или немецкий (E или O)

Когда на экране появится нужное меню, отпустить кнопку регулировки. Выберите в меню необходимые параметры коротким нажатием. Примерно через 5 секунд параметр сохранится и будет выполнен автоматический выход из меню.

до 09/2006: Индикация ошибки

В случае системной ошибки загорается ЖК-матрица на ЖК-индикаторе. На экран выводится ошибка:

  • Если автомобиль сильно намагничен (2200-2500 миллигаусс), происходит превышение диапазона измерения датчика магнитного поля.
  • В случае ошибки переключения датчика магнитного поля.
Указание: Физическая единица - гаусс!

Гаусс - это единица магнитной индукции.

Условия включения

Для контакта 15 ВКЛ дисплей активируется контрольным пуском.

> до 09/2006

При этом загорается ЖК-матрица (ок. 3 секунд). Затем включается цифровой компас. Переключатель для выключения ЖК-индикатора для контакта 15 вкл отсутствует.

Указания для службы сервиса
При сервисном обслуживании необходимо обратить внимание на следующее:
  • Общие указания:  [подробнее ...]
  • Диагностика: ---
  • Кодирование/Программирование: ---
Оставляем за собой право на опечатки, смысловые ошибки и технические изменения.
