4.1.3 Выключатель фар
Официальный метод согласно EU PTI:
Визуальная проверка и приведение в действие или использование электронного сервисного разъема
Выявление дефекта согласно EU PTI:
а)
Коммутационная функция не соответствует предписаниям (количество фар, которые светятся одновременно). Максимально допустимая сила переднего света превышена.
b)
Функционирование устройства приведения в действие нарушено.
в)
Система через электронный сервисный разъем выдает неисправность.
Метод согласно производителю транспортных средств:
Передние фары включаются стандартным переключателем света.
Изображения показанных здесь панелей управления освещением даны для примера и в отдельных типах и моделях транспортного средства они могут отличаться.

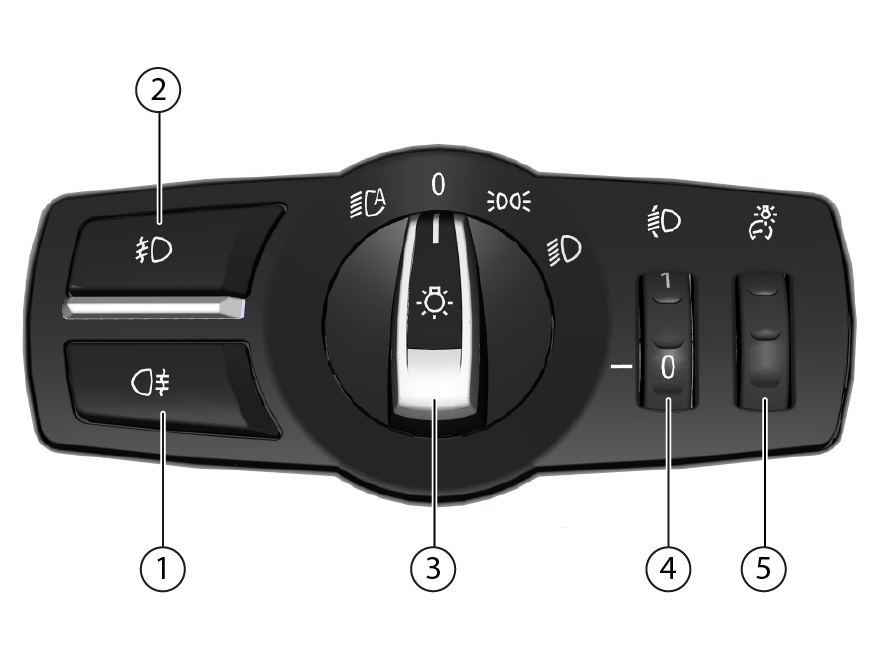

Стандартный переключатель света (3) для автомобилей с галогенными фарами и ручной регулировкой угла наклона фар.
Обозначение
Пояснение
1
Выключатель противотуманных фар
2
Выключатель задних противотуманных фонарей
3
Переключатель света (подробную информацию см. на следующем рисунке)
4
Рифленое колесико для ручной регулировки угла наклона фар
5
Регулятор яркости подсветки комбинации приборов

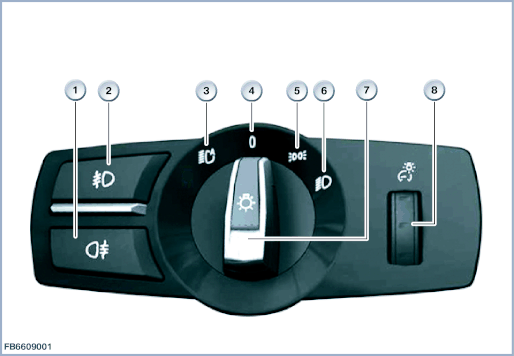

Стандартный переключатель света (7) для транспортных средств со светодиодными фарами и автоматической регулировкой угла наклона фар.
Обозначение
Пояснение
1
Выключатель задних противотуманных фонарей
2
Выключатель противотуманных фар
3
Положение "A" для автоматического управления включением света фар (дополнительное оборудование)
4
Положение "0" для постоянного ближнего света
5
Положение "1" для стояночных огней
6
Положение "2" для света фар
7
Переключатель света
8
Регулятор яркости подсветки комбинации приборов

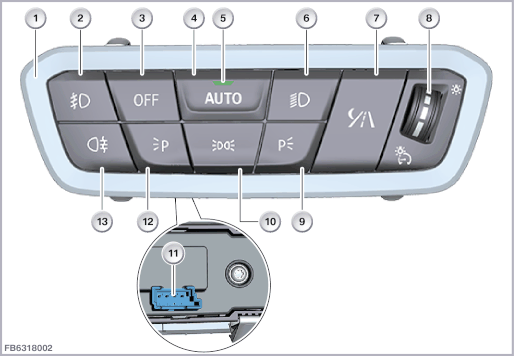

Стандартный переключатель света (5) на примере X5
Обозначение
Пояснение
1
Панель управления освещением
2
Кнопка противотуманной фары
3
Кнопка OFF (ВЫКЛ.)
4
Кнопка автоматического управления включением света фар (кнопка AUTO)
5
Функциональный световой индикатор для автоматического управления включением света фар
6
Кнопка ближнего света
7
Кнопка видеокамеры ночного видения
8
Регулятор подсветки комбинации приборов с настраиваемой яркостью
9
Кнопка парковочных огней справа
10
Кнопка стояночных огней
11
4-полюсное штекерное соединение
12
Кнопка парковочных огней слева
13
Кнопка заднего противотуманного огня

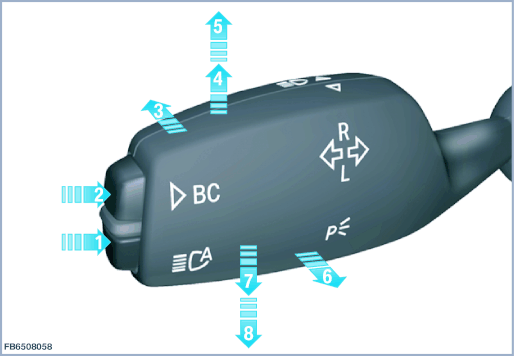

Управление сигналом переключателя указателей поворота/дальнего света осуществляется коммутационным центром в рулевой колонке (SZL).
Обозначение
Пояснение
Обозначение
Пояснение
1
Клавиша системы управления дальним светом фар
5
Постоянное мигание П
2
Клавиша бортового компьютера
6
Прерывистый световой сигнал
3
Дальний свет
7
Мигание указателей поворота Л
4
Мигание указателей поворота П
8
Постоянное мигание Л
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Указание:
Автоматическое управление включением света фар активно даже в положении «0» переключателя света!
В зависимости от экспортного исполнения на всех моделях транспортных средств c началом серийного производства с 02.2015, автоматическое управление включением света фар активно даже в положении «0» переключателя света.
Электронные сервисные разъемы
Электронный сервисный разъем – это интерфейс OBD слева под рулевым колесом (OBD означает «бортовая диагностика»).

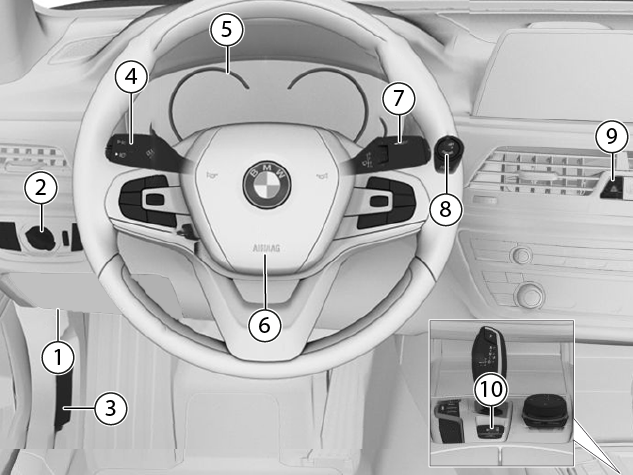

Легковой автомобиль BMW
1
OBD-интерфейс
2
Переключатель света
3
Открытие капота
4
Указатель направления движения, дальний свет
5
Комбинация приборов
6
Сирена, вся площадь
7
Стеклоомыватель
8
Кнопка START-STOP
9
Аварийная световая сигнализация
10
электрический стояночный тормоз

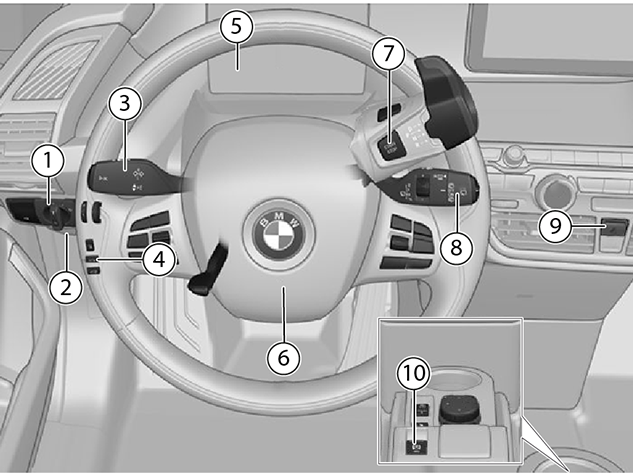

BMW i I12/I15
1
Переключатель света
2
OBD-интерфейс
3
Указатель направления движения, дальний свет
4
Комбинация приборов
5
Сирена, вся площадь
6
Стеклоомыватель
7
Аварийная световая сигнализация
8
Кнопка START-STOP
9
электрический стояночный тормоз

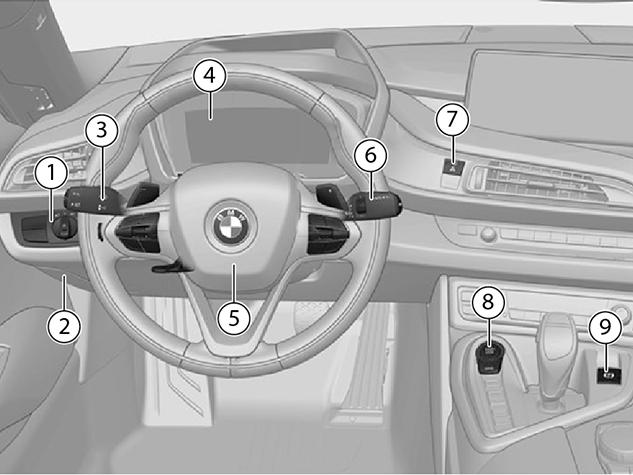

BMW iI01
1
Переключатель света
2
OBD-интерфейс
3
Указатель направления движения, дальний свет
4
Открытие капота
5
Комбинация приборов
6
Сирена, вся площадь
7
Кнопка START-STOP
8
Стеклоомыватель
9
Аварийная световая сигнализация
10
электрический стояночный тормоз

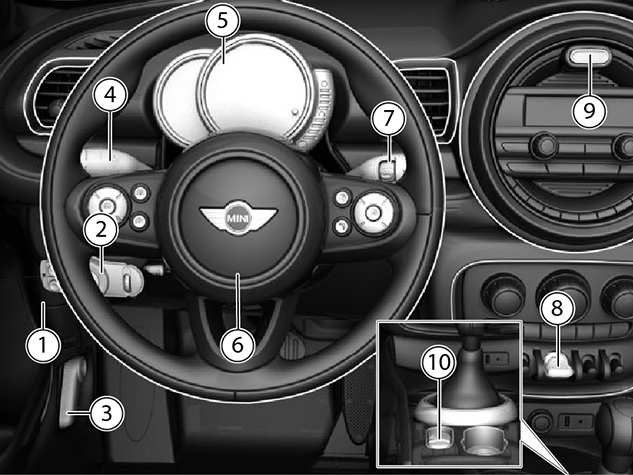

Легковой автомобиль MINI
1
OBD-интерфейс
2
Переключатель света
3
Открытие капота
4
Указатель направления движения
5
Комбинация приборов
6
Сирена, вся площадь
7
Стеклоомыватель
8
Кнопка START-STOP
9
Аварийная световая сигнализация
10
электрический стояночный тормоз

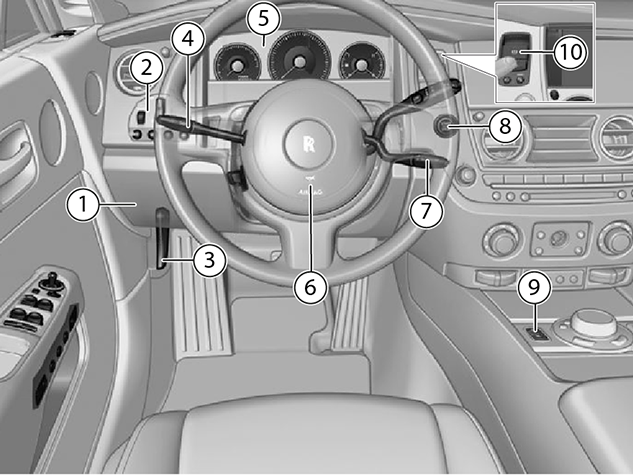

Легковые автомобили ROLLS-ROYCE
1
OBD-интерфейс
2
Переключатель света
3
Открытие капота
4
Указатель направления движения, дальний свет
5
Комбинация приборов
6
Сирена, вся площадь
7
Стеклоомыватель
8
Кнопка START-STOP
9
Аварийная световая сигнализация
10
электрический стояночный тормоз
