4.1.5 Устройства регулировки дорожного просвета (если предписаны)
Официальный метод согласно EU PTI:
Визуальная проверка и приведение в действие (по возможности) или использование электронного сервисного разъема
Выявление дефекта согласно EU PTI:
а)
Устройство не работает.
b)
Ручное приспособление невозможно активировать с сиденья водителя.
в)
Система через электронный сервисный разъем выдает неисправность.
Метод согласно производителю транспортных средств:
Рифленое колесико для управления ручной системой регулировки дорожного просвета на обзорном рисунке имеет номер позиции (4). Если в транспортном средстве нет автоматической системы регулировки дорожного просвета, то рифленое колесико (4) отсутствует.
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Указание:
Включение ручной регулировки дорожного просвета через электронный сервисный разъем недоступно.

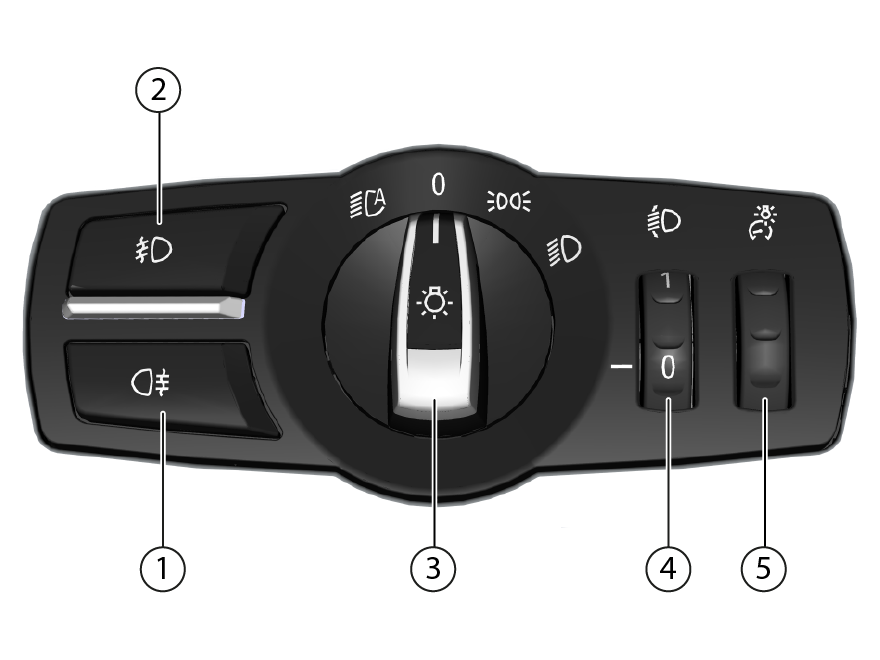

Устройства системы регулировки дорожного просвета
Панель управления светом
1
Клавиша задних противотуманных фонарей
2
Кнопка противотуманной фары
3
Поворотный переключатель стояночных огней и ближнего света
4
Рифленое колесико ручной регулировки угла наклона фар
5
Регулятор подсветки комбинации приборов

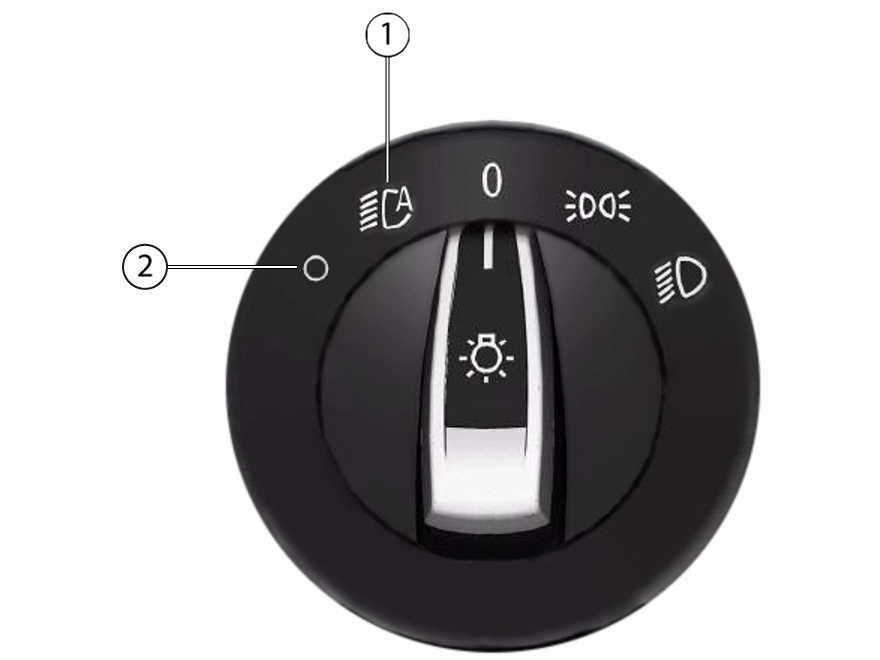

Поворотный выключатель стояночных огней и ближнего света:
Обозначение
Пояснение
1
Положение переключателя «A» для адаптивного освещения поворотов и автоматического управления включением света фар
2
Контрольная лампа (зеленый светодиод) для адаптивного освещения поворотов и автоматического управления включением света фар
Адаптивная регулировка угла наклона фар (LWR):

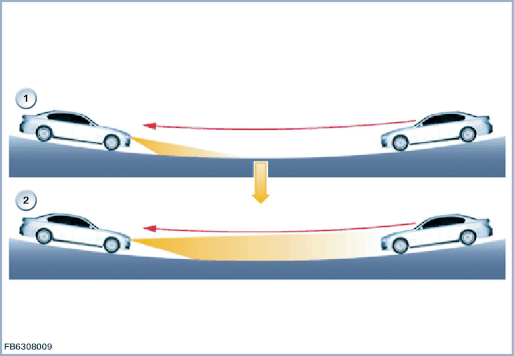

На следующем рисунке показано движение светового конуса для работы автоматической системы регулировки угла наклона фар.
Адаптивная регулировка угла наклона фар (LWR) применяется при проезде ложбин и вершин холмов. В соответствии с запросом модуля в пространстве для ног (FRM) драйверный модуль фары с помощью шаговых электродвигателей управляет механизмом поворота фар и, тем самым, углом наклона фар. При движении вдоль ложбины угол наклона фар уменьшается. Для этого механизм поворота фары слегка поворачивается вверх. Дальность освещения дорожного полотна увеличивается.
Обозначение
Пояснение
1
Транспортные средства без адаптивной регулировки угла наклона фар (LWR)
2
Транспортное средство с адаптивной регулировкой угла наклона фар (LWR)

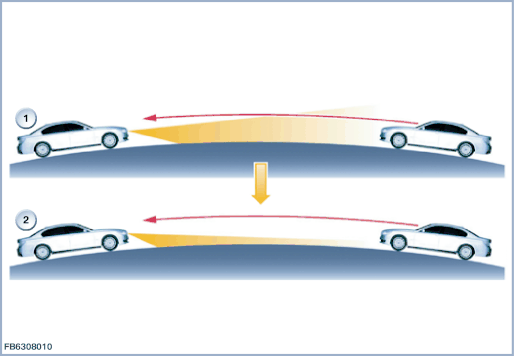

При движении вдоль вершины холма угол наклона фар слегка увеличивается. Для этого механизм поворота фары слегка поворачивается вниз. Тем самым уменьшается ослепляющее действие на встречные автомобили.
Обозначение
Пояснение
1
Транспортное средство без адаптивной регулировки угла наклона фар (LWR)
2
Транспортное средство с адаптивной регулировкой угла наклона фар (LWR)
Электронные сервисные разъемы
Электронный сервисный разъем – это интерфейс OBD слева под рулевым колесом (OBD означает «бортовая диагностика»).

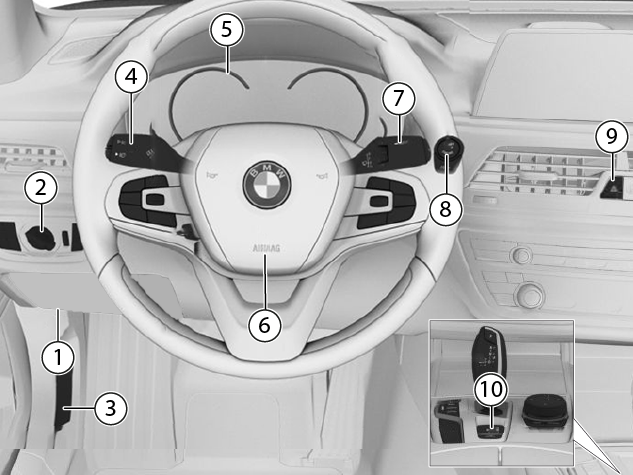

Легковой автомобиль BMW
1
OBD-интерфейс
2
Переключатель света
3
Открытие капота
4
Указатель направления движения, дальний свет
5
Комбинация приборов
6
Сирена, вся площадь
7
Стеклоомыватель
8
Кнопка START-STOP
9
Аварийная световая сигнализация
10
электрический стояночный тормоз

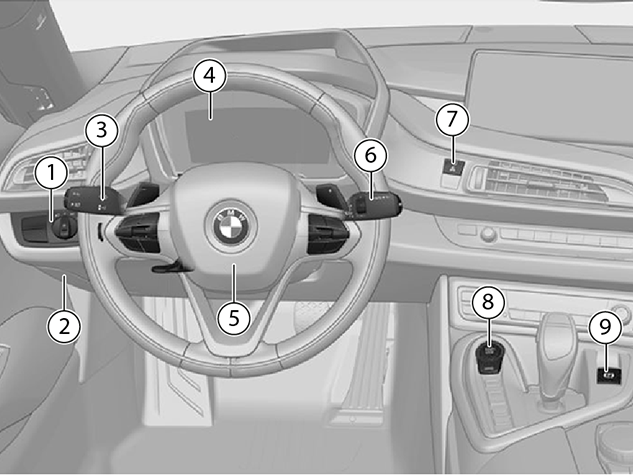

BMW i I12/I15
1
Переключатель света
2
OBD-интерфейс
3
Указатель направления движения, дальний свет
4
Комбинация приборов
5
Сирена, вся площадь
6
Стеклоомыватель
7
Аварийная световая сигнализация
8
Кнопка START-STOP
9
электрический стояночный тормоз

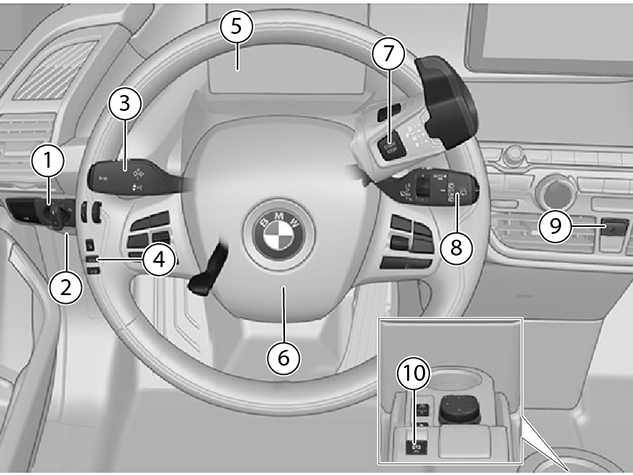

BMW iI01
1
Переключатель света
2
OBD-интерфейс
3
Указатель направления движения, дальний свет
4
Открытие капота
5
Комбинация приборов
6
Сирена, вся площадь
7
Кнопка START-STOP
8
Стеклоомыватель
9
Аварийная световая сигнализация
10
электрический стояночный тормоз

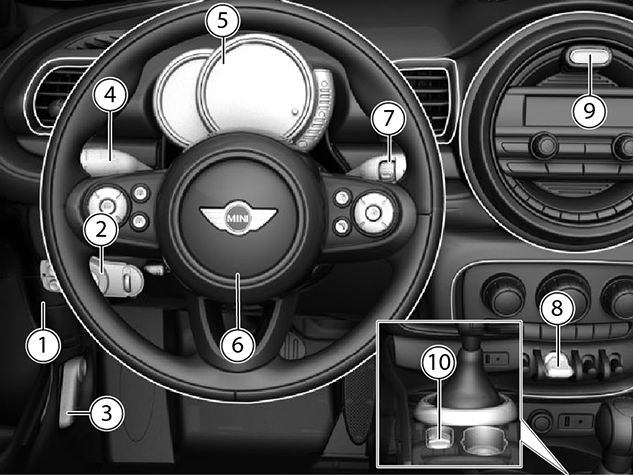

Легковой автомобиль MINI
1
OBD-интерфейс
2
Переключатель света
3
Открытие капота
4
Указатель направления движения
5
Комбинация приборов
6
Сирена, вся площадь
7
Стеклоомыватель
8
Кнопка START-STOP
9
Аварийная световая сигнализация
10
электрический стояночный тормоз

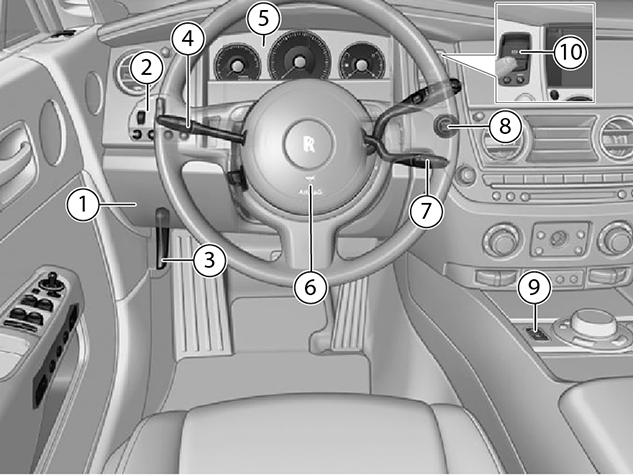

Легковые автомобили ROLLS-ROYCE
1
OBD-интерфейс
2
Переключатель света
3
Открытие капота
4
Указатель направления движения, дальний свет
5
Комбинация приборов
6
Сирена, вся площадь
7
Стеклоомыватель
8
Кнопка START-STOP
9
Аварийная световая сигнализация
10
электрический стояночный тормоз
