63 12 ...Исполнение для США: Удаление горизонтальной блокировки перед регулировкой фар
|
Необходимые приспособления: |
|
|

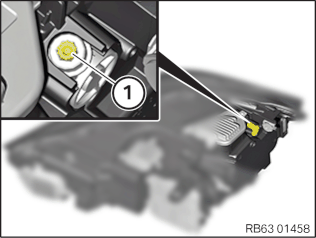

Проверить: Проверить регулировочный винт для горизонтальной регулировки на предмет блокировки (рисунок схематический. Точное расположение регулировочных винтов можно найти в документации по регулировке фар соответствующего транспортного средства) Заданное состояние: Регулировочный винт для боковой регулировки должен быть заблокирован заглушкой (1) (рисунок схематический)
|
|
|

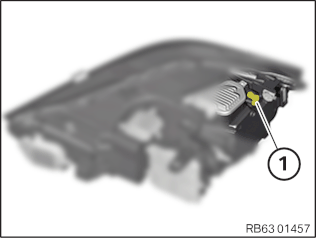

Результат: Заглушка (1) смонтирована в регулировочный винт для боковой регулировки (рисунок схематический) |
|
|

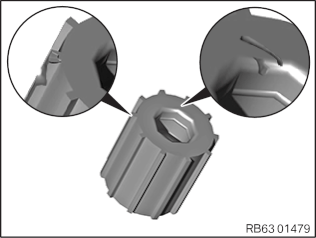

Заглушка (1) указывает на повреждения / деформации ребер / отверстия, наличие которых позволяет сделать вывод о манипуляциях с системой регулировки фар |
|
|

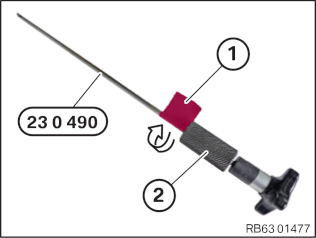

Мероприятие: Удаление блокировки из регулировочного винта для горизонтальной регулировки Во избежание повреждений транспортного средства ударный груз (2) специализированного инструмента 23 0 490 необходимо зафиксировать клейкой лентой (1) рядом с ручкой |
|
|

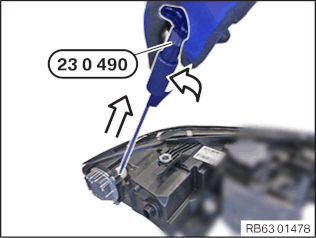

Вкрутить специализированные инструменты 23 0 490 в заглушку и путем подтягивания извлечь из регулировочного винта (рисунок схематический) |
|
|
Результат: Заглушка (1) смонтирована в регулировочном винте для горизонтальной регулировки и указывает на повреждения / деформации, наличие которых позволяет сделать вывод о манипуляциях с системой регулировки фар (рисунок схематический) Мероприятие: Проверка или настройка системы горизонтальной регулировки не требуется |
