63 12 ...Исполнение для США: проверка/установка горизонтальной блокировки при замене фар

Проверить:

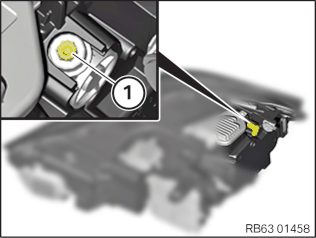

Проверить регулировочный винт для горизонтальной регулировки на предмет блокировки (рисунок схематический. Точное расположение регулировочных винтов можно найти в документации для системы регулировки фар соответствующего транспортного средства)

Заданное состояние:

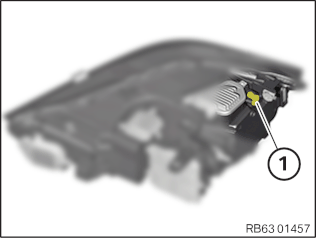

Регулировочный винт для боковой регулировки должен быть заблокирован заглушкой (1) (рисунок схематический)

Результат:

Заглушка (1) смонтирована в регулировочный винт для боковой регулировки (рисунок схематический)

Мероприятие:

Установка фары

После установки проверить и при необходимости скорректировать вертикальную регулировку фары

Результат:

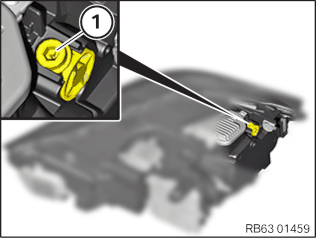

В регулировочном винте (1) для горизонтальной регулировки не смонтирована заглушка (рисунок схематический)

Мероприятие:

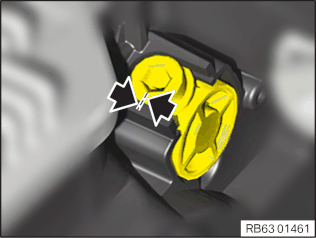

Отметить положение регулировочного винта для горизонтальной регулировки с целью идентификации возможного смещения регулировочного винта после установки горизонтальной блокировки (рисунок схематический).

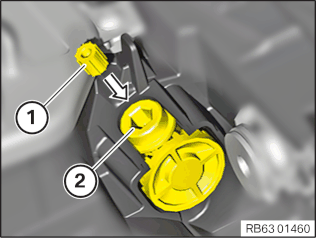

Вдавить специальную заглушку для фар (1) без повреждений в регулировочный винт (2) (рисунок схематический)

Внимание: После установки заглушки (1) проверить и при необходимости скорректировать положение регулировочного винта (2) на основании отметок.

Установка фары

После установки проверить и при необходимости скорректировать вертикальную регулировку фары
