61 13 ...Обжим контактов Micro Quadlock System (MQS)
|
Необходимые приспособления: |

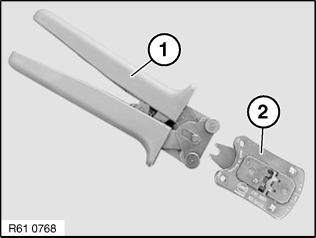

| Для обжима контактов MQS используются ручные клещи 61 4 321 (1) в сочетании с обжимной головкой 61 4 324 (2) из комплекта обжимных приспособлений 61 4 320 . При сжатии ручек до упора ручные клещи (1) раскрываются самостоятельно. |

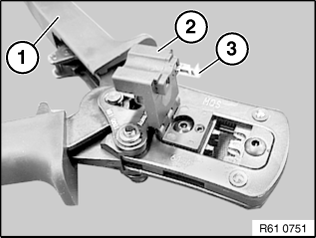

Раскрыть клещи (1). Отогнуть держатель (2) контактов. Вставить контакт MQS (3) в держатель (2) контактов. Сложить держатель (2) контактов. |

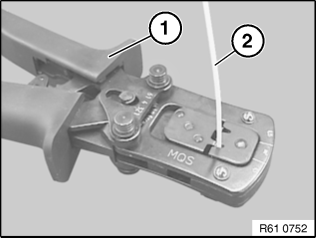

Соблюдать последовательность действий при разделке кабелей. Закрыть клещи (1) на одно положение фиксации. Вложить разделанный конец кабеля (2). Полностью закрыть клещи (1). |

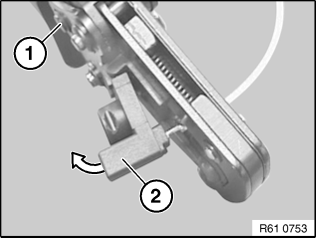

Раскрыть клещи (1). Приоткрыть держатель (2) контактов и осторожно вынуть контакт MQS. Проверить контакт на правильность обжима. |
