Приложение 2 к SWS 2 05 05 (217)
Комплектность новых разблокирующих приспособлений
Номер для заказа: 61 0 300

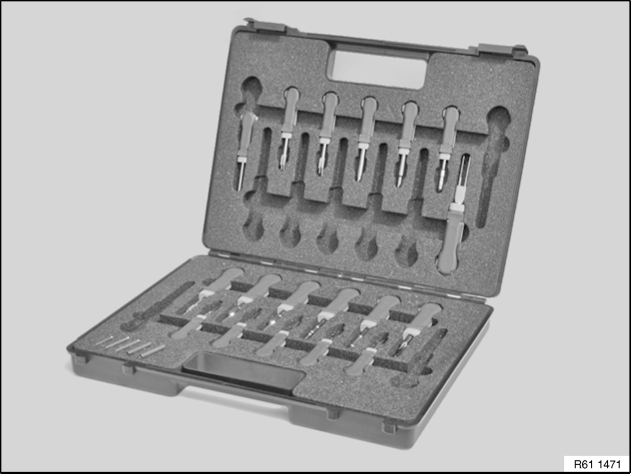

Все входящие в набор разблокирующие приспособления могут быть необходимы для работы с BMW, MINI и Rolls-Royce. Рукоятка каждого приспособления имеет защитный хомут, который при необходимости можно сдвинуть на кончик инструмента. Таким образом, можно предотвратить деформацию приспособления, например, при его случайном падении. К каждому чемодану прилагается подробное руководство по эксплуатации.
Набор 61 0 300 заменяет собой предыдущий набор приспособлений 61 1 150.
|

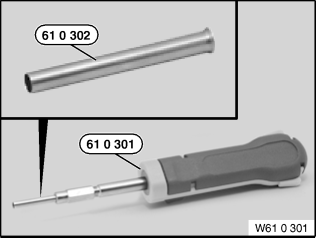

Комплектность отдельных приспособлений и соотнесение их с предыдущими приспособлениями: Разблокирующее приспособление для круглых контактов с ∅ 1,5 мм Номер для заказа: 61 0 301 Запасная втулка 61 0 302 Для разблокировки гнездовых и штыревых контактов диаметром 1,5 мм (например, контакты ”Tyco”) Примечание: Заменяет приспособление 61 1 131 и запасную втулку 61 1 157 |

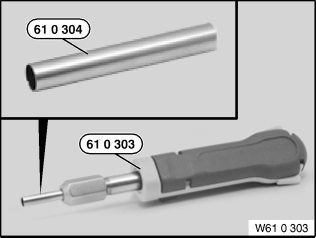

Разблокирующее приспособление для круглых контактов с ∅ 2,5 мм Номер для заказа: 61 0 303 Запасная втулка 61 0 304 Для разблокировки гнездовых и штыревых контактов диаметром 2,5 мм (”Tyco”). Примечание: Заменяет приспособление 61 1 132 и запасную втулку 61 1 156 |

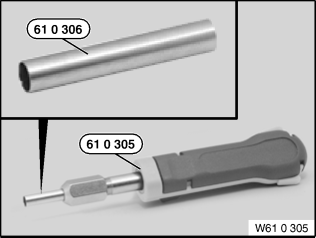

Разблокирующее приспособление для круглых контактов с ∅ 3,5 мм Номер для заказа: 61 0 305 Запасная втулка 61 0 306 Для разблокировки гнездовых и штыревых контактов диаметром 3,5 мм (”Tyco”). Примечание: Заменяет приспособление 61 1 133 и запасную втулку 61 1 155 |

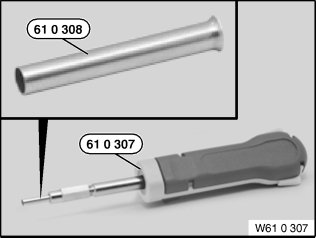

Разблокирующее приспособление для круглых контактов ∅ 1,5 мм со стороны гнезда (”LKS 1,5 мм” фирмы ”Kostal”) Номер для заказа: 61 0 307 Запасная втулка 61 0 308 |

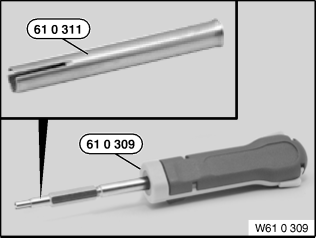

Разблокирующее приспособление для круглых контактов ∅ 1,5 мм со стороны штыря (”LKS 1,5 мм” фирмы ”Kostal”) Номер для заказа: 61 0 309 Запасная втулка 61 0 311 Для разблокировки штыревых контактов (”LKS 1,5”) диаметром 1,5 мм. Втулка с тремя пазами защищает направляющую штыревого контакта от механического разрушения. Примечание: Заменяет приспособление 61 1 139 и запасную втулку 61 1 154 |

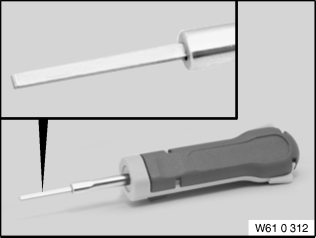

Разблокирующее приспособление для плоских разъемов с фиксирующим язычком Номер для заказа: 61 0 312 Для разблокировки контактов ”Junior-(Power)-Timer” фирмы ”AMP”. Ширина отпирающего канала в корпусе контакта 1,6 мм. Примечание: Заменяет приспособление 61 1 134 |

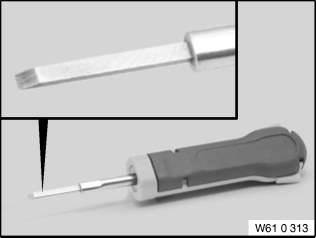

Разблокирующее приспособление для плоских разъемов с фиксирующим язычком Номер для заказа: 61 0 313 Для разблокировки контактов ”Junior-(Power)-Timer” (”Standard Timer”) фирмы ”AMP”. Ширина отпирающего канала в корпусе контакта 1,9 мм. Примечание: Заменяет приспособление 61 1 137 |

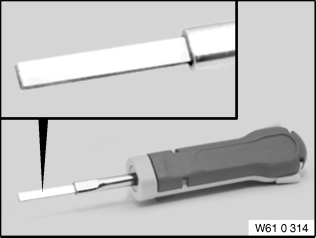

Разблокирующее приспособление для плоских разъемов с фиксирующим язычком Номер для заказа: 61 0 314 Для разблокировки контактов ”Maxi-Timer” фирмы ”AMP”. Ширина отпирающего канала в корпусе контакта 2,7 мм. Примечание: Заменяет приспособление 61 1 135 |

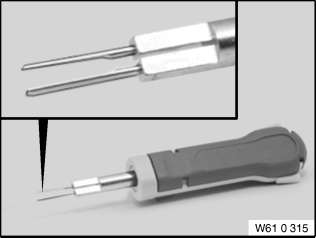

Вильчатое приспособление для плоских разъемов с двумя фиксирующими язычками Номер для заказа: 61 0 315 Для разблокировки контактов ”Micro-Timer 2” фирмы ”AMP”. Примечание: Заменяет приспособление 61 1 151 |

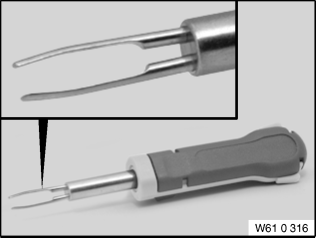

Вильчатое приспособление для плоских разъемов с двумя фиксирующими язычками Номер для заказа: 61 0 316 Для разблокировки контактов ”Standard-Power-Timer” (4,8) и ”Junior-Power-Timer” (2,8) фирмы ”AMP”. Примечание: Заменяет приспособление 61 1 136 |

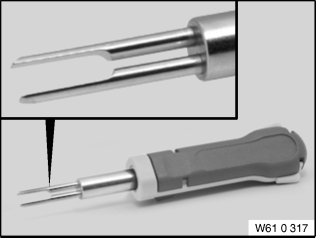

Вильчатое приспособление для плоских разъемов с двумя фиксирующими язычками Номер для заказа: 61 0 317 Для разблокировки контактов ”LSK 8” фирмы ”Kostal”. Примечание: Заменяет приспособление 61 1 200 |

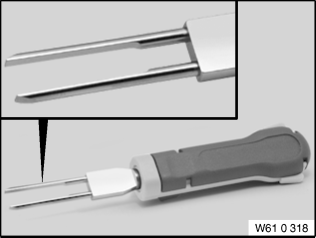

Вильчатое приспособление для плоских разъемов с двумя фиксирующими язычками Номер для заказа: 61 0 318 Для разблокировки контактов ”Maxi-Power-Timer” фирмы ”AMP”. Примечание: Заменяет приспособление 61 1 180 |

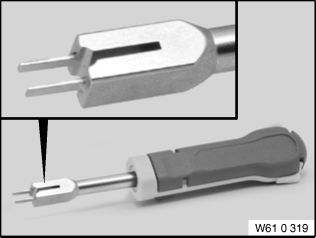

Разблокирующее приспособление для плоских разъемов с двумя фиксирующими язычками Номер для заказа: 61 0 319 Для разблокировки контактов ”SLK 2,8 мм” (первичный фиксатор) фирмы ”Kostal”. Примечание: Заменяет приспособление 61 1 148 |

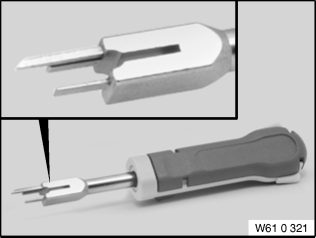

Разблокирующее приспособление для плоских разъемов с двумя фиксирующими язычками Номер для заказа: 61 0 321 Разблокирующее приспособление для контактов ”SLK 2,8 мм” (вторичный фиксатор) фирмы ”Kostal”, с одновременной разблокировкой вторичного фиксатора в штекерной колодке (фирмы ”Hirschmann”). |

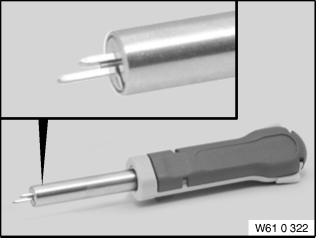

Разблокирующее приспособление для плоских разъемов с фиксирующим язычком Номер для заказа: 61 0 322 Для разблокировки контактов ”MLK 1,2 мм” (гнездовой контакт). |

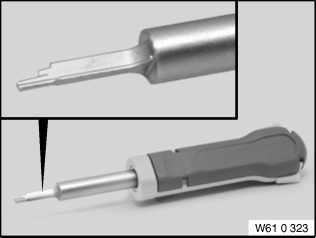

Разблокирующее приспособление для плоских разъемов с фиксирующим язычком Номер для заказа: 61 0 323 Для разблокировки контактов ”MQS” фирмы ”AMP”. Примечание: Заменяет приспособление 61 1 152 |
|

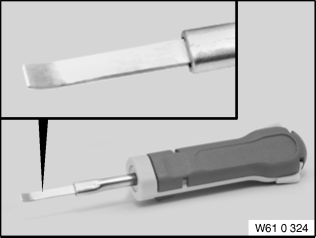

Специальное приспособление для раскрытия вторичного фиксатора: Приспособление для раскрытия вторичного фиксатора Номер для заказа: 61 0 324 Это приспособление позволяет без повреждений раскрывать или разблокировать все основные типы вторичных фиксаторов. |
